压铸模具用切换杆机械结构设计

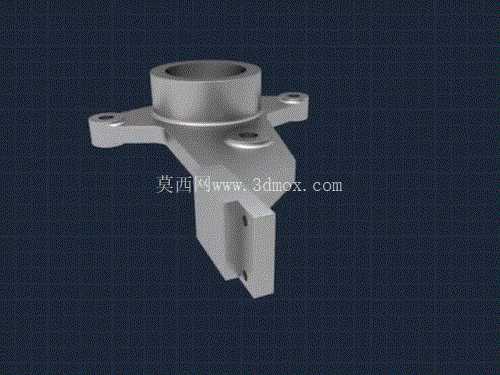

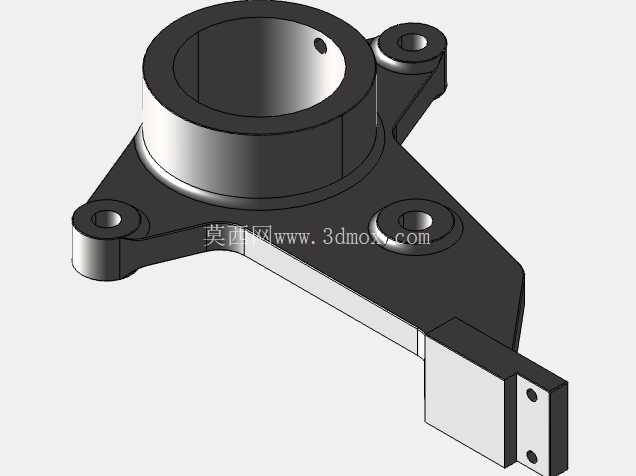

　　该切换杆属于压铸模具配套的功能执行零件，主要应用在中小型铝合金、锌合金压铸生产设备的工位切换机构中，承担模具工位动作切换、行程限位与载荷传递的核心作用，在多工位连续压铸生产场景下，能够配合模具的开合模动作完成工位的精准对位，避免不同压铸工序间出现工位错位导致的产品飞边、缺料等成型缺陷。从结构功能来看，零件上部的圆筒状轴套结构是核心的转动配合部位，内孔需要与固定销轴做间隙配合，配合公差控制在H7/g6区间，保证切换动作转动顺畅无卡滞，同时轴套上端面设计有定位止口，能够与配套的压盖贴合，限制轴向窜动，避免长期往复动作后出现配合间隙过大的问题。

　　零件向外延伸的三个带安装孔的支耳，分别承担不同方向的载荷传递：两个对称分布的侧支耳通过螺栓与驱动摆臂连接，接收外部驱动机构传递的摆动力矩，支耳上的安装孔做了沉孔设计，能够将螺栓头完全埋入支耳平面内，避免动作过程中螺栓与周边模具结构发生运动干涉；第三个支耳位于零件侧上方，带有限位凹槽结构，能够在切换动作到达指定工位时与限位挡块贴合，实现工位的硬限位，保证每次切换的位置重复精度控制在0.02mm以内，满足压铸生产的高精度对位要求。

　　零件下部的叉形夹持结构是动作输出端，叉口的两个平行端面设计有同轴的安装孔，用于连接工位拨叉，将摆臂传递的转动扭矩转化为拨叉的直线往复动作，叉口内侧的平面做了铣削精加工，平面度控制在0.01mm以内，保证与拨叉连接端面的贴合度，避免动作传递过程中出现间隙冲击。从设计思路来看，整个零件采用等强度结构设计，在应力集中的轴套与支耳连接位置做了大圆角过渡处理，避免压铸生产过程中频繁承受冲击载荷出现应力断裂，同时对非配合面做了减重优化，在保证零件整体结构刚度满足1500N·m扭矩承载要求的前提下，尽可能降低零件自身重量，减少驱动机构的负载，提升动作响应速度。

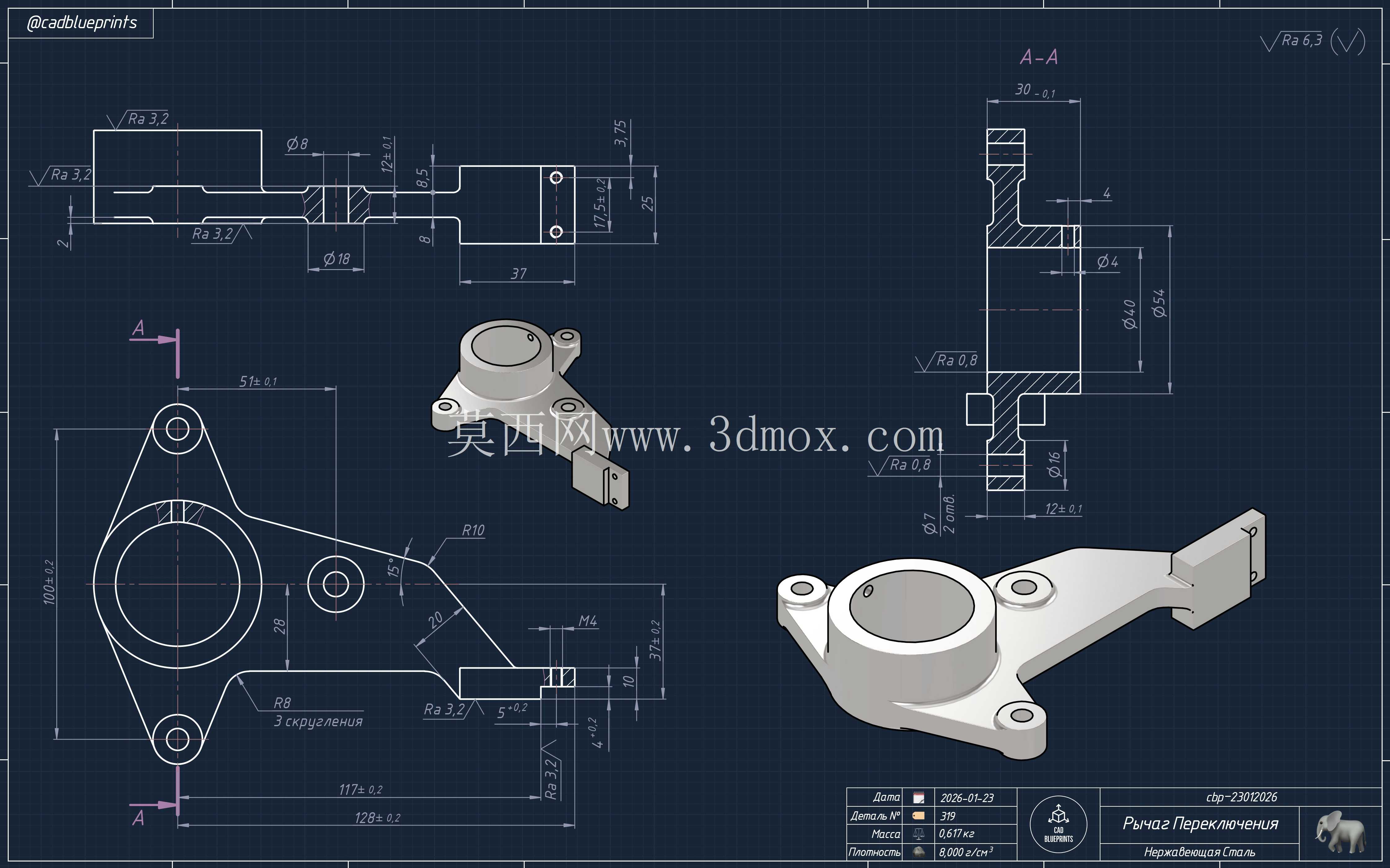

　　安装边界方面，零件整体的最大回转半径控制在85mm以内，安装时以轴套内孔为定位基准，固定销轴穿入轴套后，轴套下端面与模具安装基座的贴合面间隙不超过0.03mm，三个支耳的安装孔位置度公差控制在φ0.05mm以内，下部叉形结构的行程范围为0-30°摆角，动作过程中与周边模具结构的最小安全间隙保持在3mm以上，避免高温生产环境下零件受热膨胀出现运动卡滞。零件的材质选用40Cr调质处理，表面硬度达到HRC28-32，配合面做高频淬火处理提升耐磨性能，能够适应压铸车间高温、多粉尘的恶劣生产环境，长期往复动作下的使用寿命不低于50万次循环，无需频繁更换维护。在实际生产应用中，这类切换杆还可以根据不同吨位压铸机的模具尺寸调整支耳长度与轴套内径，适配160吨到800吨区间的压铸设备工位切换需求，相比传统的板式切换结构，这种带一体轴套的切换杆结构装配环节更少，定位精度更高，能够有效减少模具的装配调试时间，提升压铸生产的连续作业效率。
