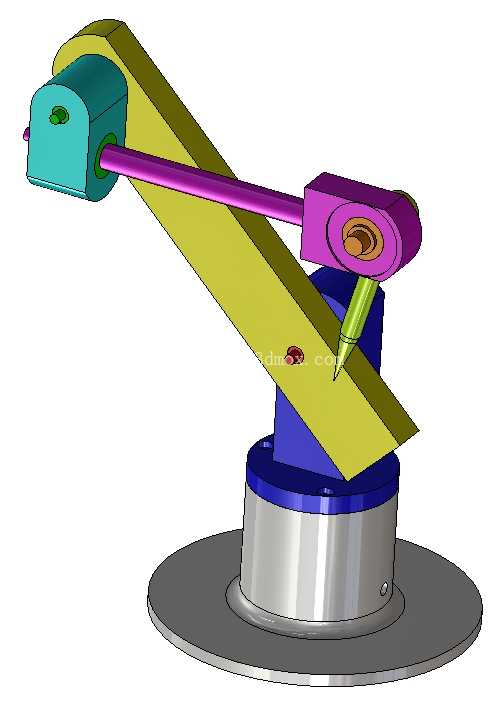

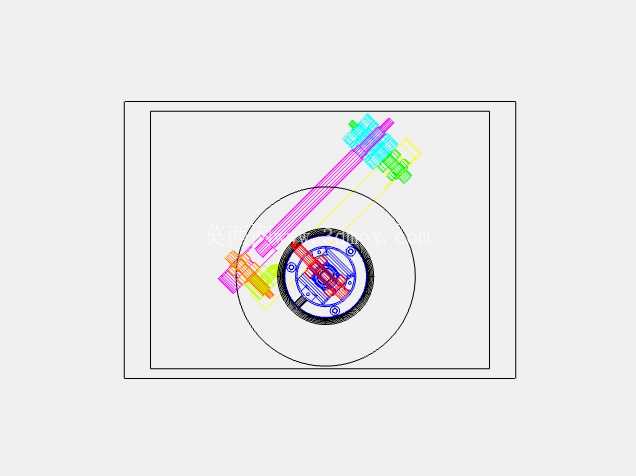

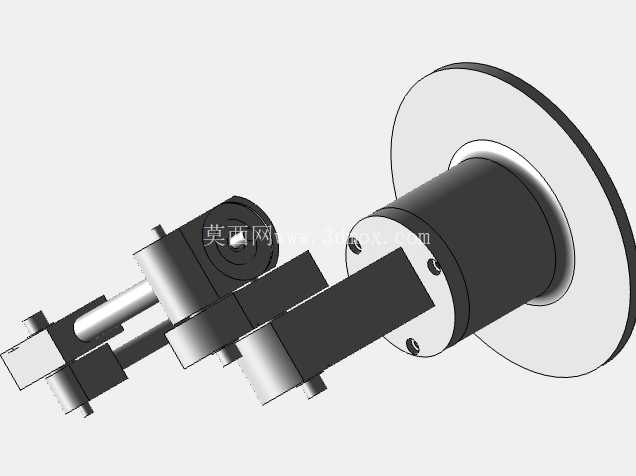

这款多关节构型的接触式测量设备,主要面向车间现场的工件形位公差检测、逆向建模数据采集场景,区别于传统固定式桥式三坐标的大占地局限,关节臂式的结构可以灵活适配生产线上的在线抽检、大型工件的原位测量需求,不用将重型工件搬运至恒温计量室,大幅压缩检测环节的周转等待时间。从结构组成来看,设备底部采用圆形铸铁安装基座,基座与下方安装面通过圆周均布的紧固件锁紧,安装时需要保证基座上平面的平面度公差控制在0.02mm以内,避免底座倾斜带来的系统测量误差,基座上方的回转支撑结构可以实现360度水平方向全周转动,转动副内部集成了角度编码器,实时反馈关节转动角度数据,为空间坐标解算提供基础参数。倾斜布置的主支撑臂采用高强度铝合金型材加工而成,截面为矩形空心结构,在保证结构刚性的前提下尽可能降低臂身自重,减少关节轴承的负载,降低长时间使用后的关节磨损量,主臂与底座回转台、主臂与前端测量臂的连接位置都采用交叉滚子轴承作为转动支撑,这种轴承可以同时承受径向、轴向以及倾覆力矩,转动间隙可以通过预紧结构调整到微米级,保证关节转动的顺滑度同时避免回程间隙影响测量精度。
前端的测量臂末端集成了接触式测头安装座,测头采用触发式结构,当测针接触工件表面达到预设触发力时,系统会瞬间锁存所有关节的角度数据,结合各个臂段的固定长度参数,通过空间坐标变换算法计算出测针触点的三维坐标,通过多点采集就可以拟合出平面、圆柱、圆锥、球面等几何特征,进而计算出尺寸、位置度、同轴度、平面度等形位公差参数。设计过程中需要重点校核各个关节的转动行程范围,避免臂段运动过程中出现结构干涉,主臂的俯仰角度范围设置为-45度到+70度,前端测量臂的俯仰角度范围设置为-90度到+90度,配合底座的全周回转,可以覆盖基座周围半径1.2米范围内的球形测量空间,满足大部分中小型机加工零件、压铸模具零件的检测需求。测头位置预留了标准的M8螺纹安装接口,可以根据不同的测量场景更换不同长度的测针、不同形式的测头,比如扫描测头可以实现工件表面轮廓的连续扫描采集,适合复杂曲面零件的逆向建模工作。设备的走线全部采用臂身内部隐藏式布置,避免外露线缆在臂段转动过程中出现拉扯、缠绕问题,线缆选用高柔性拖链电缆,可以承受百万次以上的弯折而不出现线芯断裂的问题,关节转动位置的线缆预留了足够的弯曲余量,同时设置了线缆导向结构,避免转动过程中线缆被结构件挤压磨损。
在安装边界方面,设备基座的直径为300mm,整体安装需要预留至少1.5米见方的操作空间,保证臂段全行程转动时不会与周边的工作台、工件存放架发生碰撞,基座安装时需要通过地脚螺栓固定在稳固的混凝土基础或者厚重的铸铁工作台上,避免测量过程中设备出现晃动影响测量数据的稳定性。实际应用中,这类关节臂测量设备除了常规的机加工零件检测,还可以用于焊接工装的装配精度校准、冲压模具的合模间隙检测、3D打印零件的尺寸验证等场景,相比传统的固定式三坐标,其对使用环境的要求更低,不需要严格的恒温恒湿环境,在普通生产车间的环境下就可以达到0.03mm以内的测量精度,完全满足工业现场的检测精度要求。
设计时还需要考虑臂身的重力平衡问题,在主臂的回转关节位置内置了阻尼平衡结构,操作人员可以单手轻松拖动测头移动到目标测量位置,松开后臂身可以稳定停在当前位置不会出现下坠或者回弹,降低长时间操作的劳动强度,平衡结构的阻尼力可以根据臂端安装的测头重量进行微调,适配不同测头配置下的平衡需求。各个关节的转动位置都设置了软限位与硬限位双重保护,软限位通过控制系统读取编码器角度,在接近极限角度时提前减速并停止,硬限位采用机械挡块结构,在软限位失效的情况下阻挡臂段继续转动,避免关节过转造成内部编码器、轴承的损坏。
