带表式游标卡尺精密测量工具结构设计

带表式游标卡尺是机械加工、精密装配、质检环节中应用频次极高的接触式长度测量器具，相较于传统纯游标刻线卡尺，其通过表针指示替代部分游标读数，能大幅降低视差带来的读数误差，在中小尺寸工件的内外径、深度、台阶差测量场景中适配性极强。从结构设计逻辑来看，这款带表卡尺的主体采用尺身、尺框、表体、测量爪、深度尺几个核心模块组合，尺身作为基准承载件，表面刻有主尺刻度，材质选用经过淬硬处理的不锈钢，既保证长期使用的耐磨性能，也能避免车间温湿度变化带来的形变影响测量精度。尺框与尺身通过精密导轨配合，滑动过程中无明显旷量，表体通过齿轮齿条传动结构将尺框的直线位移转化为表针的圆周转动，传动间隙经过预压调整，能保证往返测量时的示值稳定性。

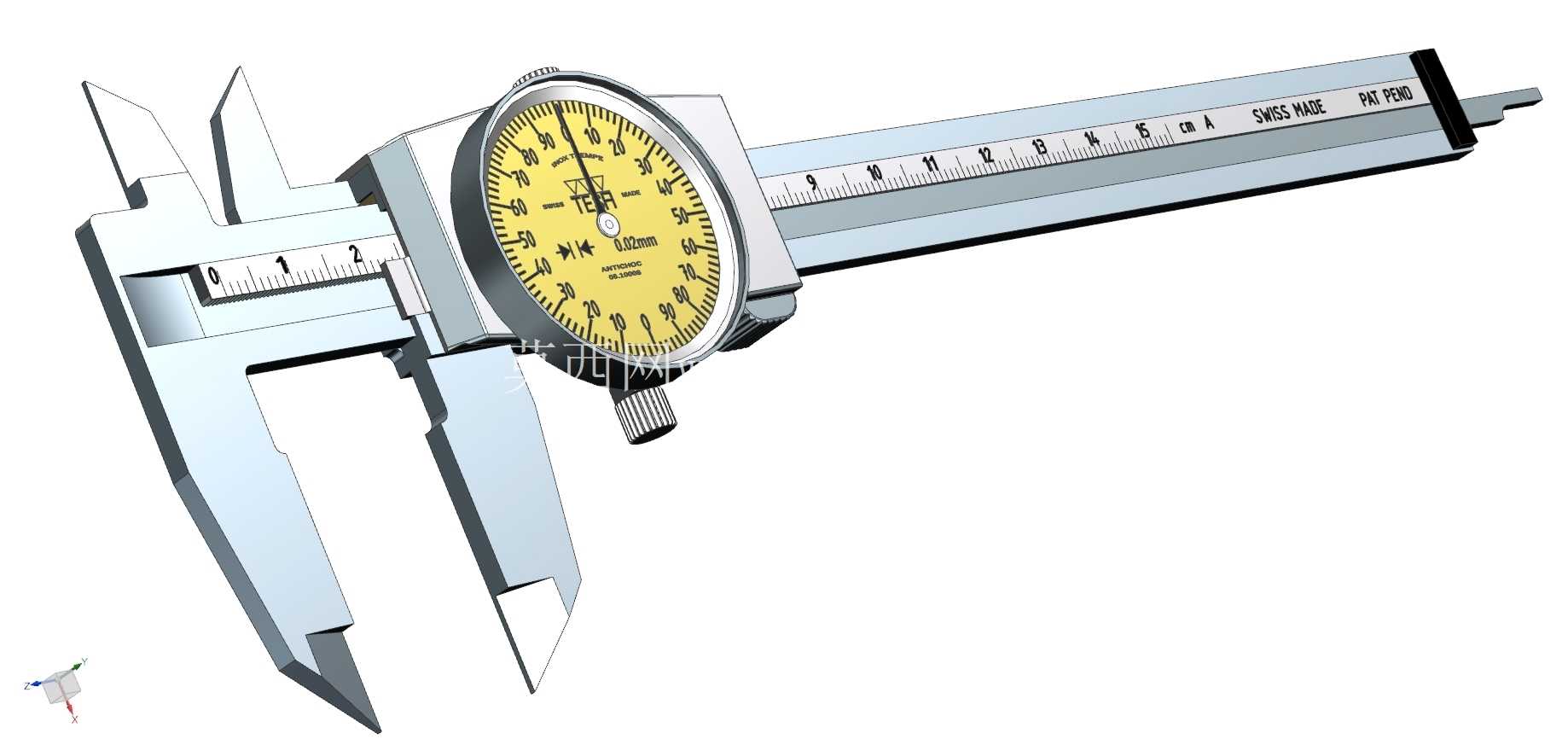

测量爪部分分为内外两组，外测量爪用于工件外径、外形尺寸的测量，刃口经过精磨处理，两爪贴合时透光均匀，无明显缝隙，保证零位准确性；内测量爪用于内径、内槽尺寸的测量，爪端圆弧面与测量面的形位公差控制在微米级，避免测量内孔时出现接触偏差。深度尺部分与尺框联动，伸出端平整，测量台阶深度、盲孔深度时能与基准面完全贴合，不会因倾斜导致测量值偏大。表体的表盘采用黄色高对比度刻度盘，刻度线清晰，指针转动无卡顿，表盘外圈带有锁紧结构，可在需要固定测量值时锁定尺框位置，方便读数记录。

从实际应用场景出发，这类带表卡尺常被放置在生产工位旁的量具架上，适配机加工工序间的快速抽检、装配环节的配合尺寸确认、来料检验的尺寸复核等工作，测量范围覆盖常见的0-150mm量程段，能满足绝大多数常规五金零件、塑胶件、小型压铸件的尺寸测量需求。设计过程中需要重点把控尺身导轨的直线度、齿条与齿轮的啮合间隙、测量面的平面度与平行度，这几个参数直接决定了卡尺的示值误差与重复性精度。尺身与尺框的配合面需要经过研磨处理，滑动阻尼均匀，既不会过松导致测量时尺框窜动，也不会过涩影响单手操作的流畅性。

安装与使用边界上，这类卡尺属于手持量具，不需要固定安装，使用时需要注意避免测量面磕碰硬物，用完后需要擦拭干净放置在干燥的量具盒内，长期存放需要做防锈处理。测量时的施力需要控制在合适范围，过大的测力会导致尺框倾斜、测量爪形变，带来测量误差，表体的传动结构需要定期清洁，避免切屑、灰尘进入齿条齿轮间隙，导致传动卡滞或精度损失。相较于数显卡尺，带表卡尺不需要电池供电，不存在电路故障、液晶屏损坏的问题，在车间多油污、多切削液的环境下可靠性更高，同时读数效率远高于传统游标卡尺，对操作人员的读数熟练度要求更低，能有效降低新员工的量具使用培训成本。

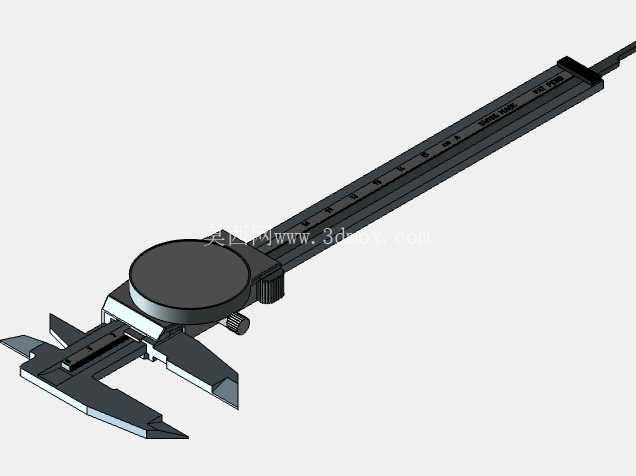

结构建模过程中，需要重点还原尺身的刻度排布、表体的齿轮传动比、测量爪的形面细节，保证各部件的装配关系与实物一致，滑动副的配合间隙符合实际产品的公差要求，深度尺与尺身的连接结构、表体的锁紧结构都需要准确还原，才能用于后续的量具结构教学、产品改进设计参考。
