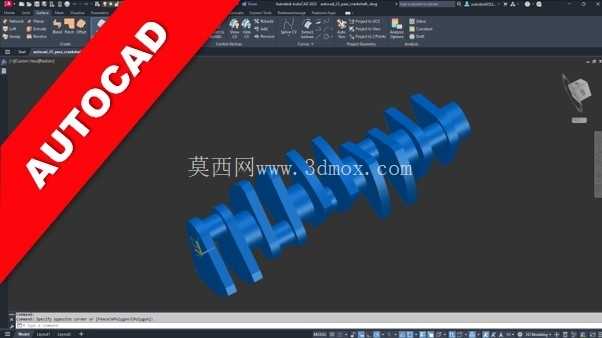

参数化曲轴三维曲面结构设计方案

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1198831
  • 参数化曲轴三维曲面结构设计方案
  • 参数化曲轴三维曲面结构设计方案

曲轴作为动力传递系统中的核心回转构件,广泛应用于内燃机、往复式压缩机、冲压设备等需要将直线往复运动与旋转运动相互转换的工业场景中,其结构合理性直接决定整套动力单元的运行稳定性、疲劳寿命与NVH表现。本次设计的参数化曲轴曲面结构,采用全参数关联的建模逻辑搭建,所有轴颈直径、曲柄半径、平衡块轮廓、过渡圆角尺寸均通过独立参数驱动,调整对应参数即可快速生成不同排量、不同缸数适配的曲轴结构,无需从零开始重构曲面,能大幅缩短同系列产品的迭代设计周期。

从实际工况适配角度看,曲轴在运行过程中需要持续承受连杆传递的周期性交变燃气作用力、往复惯性力与旋转离心力,各段轴颈与轴承座的配合间隙、过渡区域的应力集中系数是设计阶段的核心管控要点。本次建模过程中,对主轴颈与曲柄销的连接区域采用G2连续的曲面过渡,避免硬棱边造成的应力突变,平衡块的外轮廓通过曲率连续的样条曲线拟合,在保证平衡配重满足动平衡要求的前提下,尽可能缩减平衡块的旋转包络尺寸,避免运行过程中与缸体内部加强筋、连杆大头发生运动干涉。

安装边界层面,整套曲轴的轴向定位依托中间主轴颈的止推面实现,建模时预留了标准止推片的安装厚度空间,各主轴颈的同轴度公差、曲柄销与主轴颈的平行度公差均在曲面构建时通过参数约束锁定,输出的三维模型可直接导入工程图模块生成符合加工要求的尺寸标注与形位公差标注。前端轴段预留了正时齿轮、皮带轮的安装键槽与锁紧螺纹结构位置,后端法兰面预留了飞轮连接的螺栓孔阵列定位基准,所有安装接口的尺寸均可通过参数表快速适配不同机型的连接需求,无需反复调整曲面拓扑结构。

从建模逻辑来看,整个曲面模型以主轴颈的公共轴线为全局设计基准,先通过参数化草图绘制各缸曲柄的角度分布、轴颈分段位置,再逐段生成回转类基础曲面,之后对曲柄与轴颈的连接区域做曲面桥接与曲率修正,平衡块部分通过轮廓草图沿轴向拉伸后做倒圆与曲面光顺处理,最后对所有曲面做缝合与实体化验证,确保模型不存在破面、重叠面等几何错误,可直接导入有限元分析软件做应力仿真、模态分析,也可导入CAM模块生成数控加工程序。

在实际设备应用中,这类参数化曲轴结构可快速适配单缸到多缸的不同动力机型,小排量通用动力机械、中型商用车动力单元、大型工业压缩机的曲轴结构都能通过调整参数快速生成初始模型,设计人员只需要根据具体工况的载荷计算结果,微调轴颈直径、过渡圆角半径、平衡块配重参数即可完成方案迭代,相比传统的固定尺寸建模方式,能减少60%以上的重复建模工作量,同时参数化的约束逻辑能避免手动调整模型时出现的基准错位、尺寸冲突等问题,保证设计方案的一致性与准确性。

曲面构建过程中特意对润滑油道的走向做了预留空间,主轴颈到曲柄销的斜向油道位置通过参数定位,调整缸数、曲柄角度时油道的位置会自动跟随对应轴颈调整,不会出现油道出口偏移到轴颈配合面之外的问题,油道与轴颈表面的相贯区域做了沉孔与圆角过渡,避免应力集中在油道开口位置引发疲劳裂纹。整个模型的所有曲面都经过曲率梳检查,过渡区域的曲率变化均匀,没有拐点与曲率突变区域,能满足后续高精度数控加工的曲面质量要求,加工后不需要额外做大量的人工修磨就能达到设计要求的表面粗糙度与形位精度。
