球形陀螺载人运载装置结构设计方案

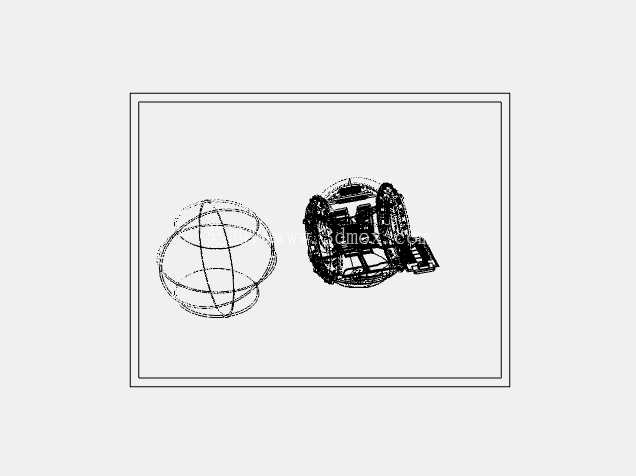

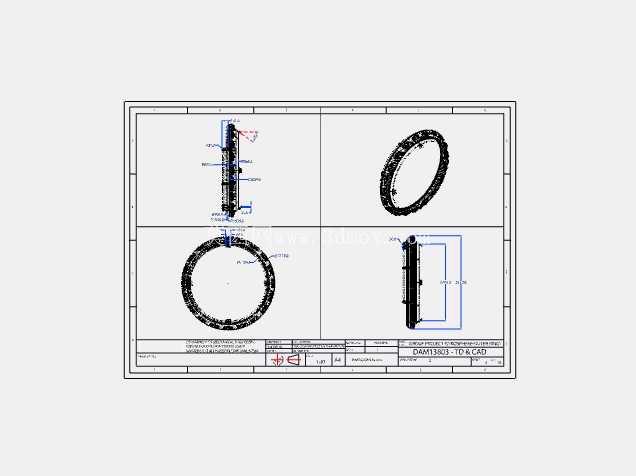

　　在特种代步、景区观光、封闭园区通勤以及特殊地形探测的应用场景中，常规轮式运载设备往往受限于通过性、转向灵活性以及空间占用率的问题，难以适配狭小空间内的全向移动需求，球形陀螺运载装置的设计正是针对这类场景痛点展开。从结构实现逻辑来看，该装置依托陀螺自稳定原理实现姿态平衡，外层为经纬线分布的球形防护框架，框架采用等距环筋结构拼接，既保证整体抗冲击性能，又能预留足够的内部驾乘空间，框架的环向筋条与径向筋条交接处采用圆角过渡，避免应力集中导致的结构失效，同时外层框架不直接参与动力传输，仅作为防护结构与滚动接触面，降低动力系统的密封设计难度。

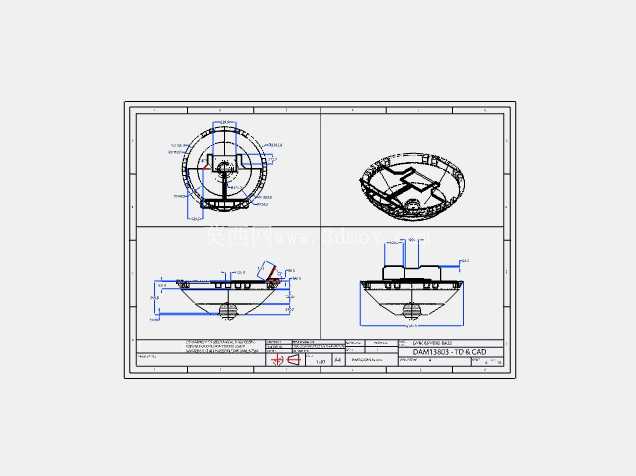

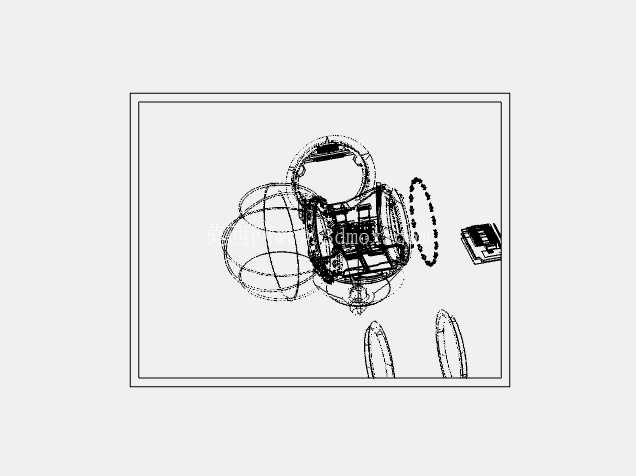

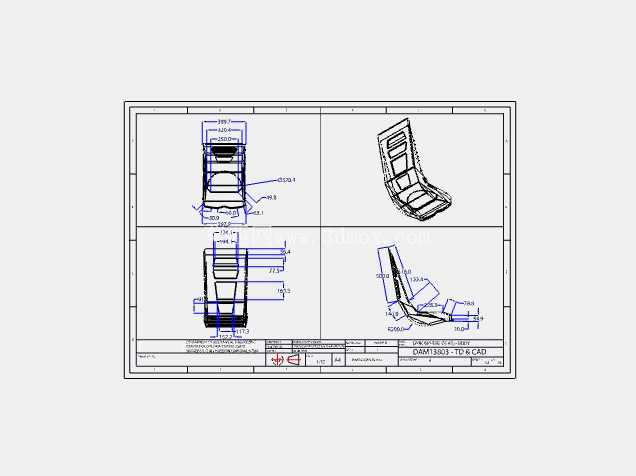

　　内部核心承载舱采用偏置式布局，驾乘位与动力模块、陀螺稳定模块集中布置在球心偏下位置，通过配重设计让整体重心始终低于球形框架的几何中心，配合高速陀螺转子的定轴性，即使外层球形框架在凹凸路面发生滚动偏转，内部承载舱始终保持水平姿态，避免驾乘人员出现姿态倾覆的不适感。动力传输路径上，该装置摒弃了传统轮式结构的外露传动轴设计，采用内置摩擦驱动轮贴合球形框架内壁的方式输出动力，通过调整不同位置驱动轮的转速差，实现装置的前进、后退、原地转向以及横向平移，最小转弯半径为零，能够在宽度仅比装置外径大10%的狭窄通道内完成转向调头，适配室内展馆、狭窄巷道这类常规车辆无法通行的场景。

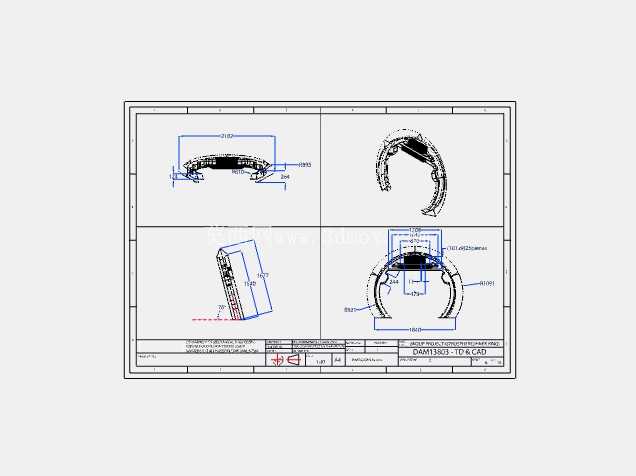

　　从安装边界与尺寸适配角度来看，该球形装置的外径控制在1.8米范围内，内部驾乘空间预留直径1.2米的球形空腔，可容纳1名成年驾乘人员与配套的操控模块，整体自重控制在220kg以内，地面接触压强不超过0.15MPa，能够在普通瓷砖路面、塑胶路面、压实土路以及浅草路面行驶，不会对常规铺装路面造成压损。设计过程中针对球形框架的滚动阻力做了专项优化，框架外表面采用分段式耐磨接触条，接触条宽度控制在5cm，既保证足够的接地摩擦力避免打滑，又能减少与地面的接触面积降低滚动阻力，同时接触条采用快拆结构，磨损后可单独更换无需拆解整个球形框架，降低后期维护成本。

　　陀螺稳定模块的安装位设置了三级减震结构，第一级为承载舱与陀螺模块之间的橡胶减震垫，过滤路面传递的高频振动，第二级为陀螺转子的动平衡校正结构，将转子运转的偏心量控制在0.02mm以内，避免高速运转时产生自激振动，第三级为驱动轮与球形框架内壁之间的弹性预紧结构，保证驱动轮始终贴合内壁不会出现打滑空转，同时抵消框架形变带来的间隙变化。在功能拓展层面，该装置的外层球形框架预留了传感器安装位，可加装激光雷达、超声波测距模块实现自主避障，适配园区无人接驳、景区智能导览的无人化应用需求，内部承载舱的操控模块采用简化设计，仅设置前后推进、转向以及制动三个操控单元，降低驾乘人员的学习成本，初次使用者可在5分钟内掌握基本操作方法。针对不同应用场景的防护需求，外层框架可更换为透明封闭面板或者镂空防护栏结构，封闭面板版本可适配雨天或者低温环境下的使用需求，镂空版本则适用于夏季景区观光，保证内部通风效果。结构强度校核阶段，针对球形框架做了1.5倍额定载荷的静压测试与1米高度跌落测试，框架变形量控制在2mm以内，不会出现结构性开裂，内部承载舱的固定结构经过反复冲击验证，在装置发生意外碰撞时不会出现承载舱脱位的情况，保障驾乘人员安全。
