环形均布槽位回转类零件工程练习图

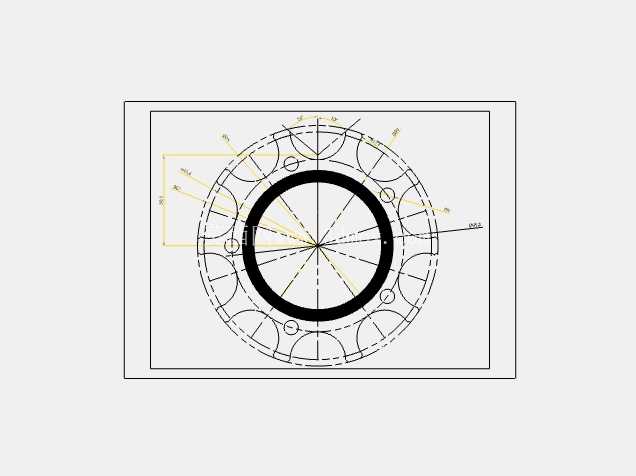

这类环形均布结构的零件，常见于回转类设备的分度定位、传动衔接环节，在自动化生产线的间歇转位机构、工装夹具的定位盘、流体设备的导流环组件中都有广泛应用场景。从视图表达来看，该零件以中心通孔为装配基准，外圆沿周向均匀分布多组弧形槽与定位小孔，这类结构的核心作用是实现周向的精准分度，同时通过槽位完成与周边配合件的卡接或动力传递，中心大孔则用于穿装主轴或芯轴，保证整圈结构与回转轴线的同轴度要求。

设计这类零件时，首先要锁定中心基准孔的尺寸公差，通常会根据配合的主轴精度选择H7或H8级公差，保证装配后不会出现径向窜动；外圆的均布槽位需要严格控制周向角度公差，常规工况下角度偏差不能超过±0.05度，否则会导致配合件卡滞、定位失准，槽位的深度与宽度则要根据配合的卡销尺寸预留0.1-0.2mm的活动间隙，避免热胀冷缩后出现咬合问题。视图中绘制的多组中心线，是为了明确每个槽位、小孔的对称度基准，实际加工时需要以中心孔为定位基准，采用分度头或数控转台完成周向特征的加工，保证所有均布特征的位置度符合装配要求。

从安装边界来看，这类零件的轴向厚度通常不会超过外圆直径的五分之一，属于薄型盘类零件，安装时需要贴合在安装基准面上，通过中心孔定位后，利用视图中标记的小孔穿装紧固螺钉，或者通过槽位配合卡销完成周向固定。需要注意的是，这类环形零件如果应用在高速回转场景，还要做动平衡校验，在设计阶段就要保证所有均布特征的重量偏差控制在允许范围内，避免高速运转时产生振动影响设备精度。

在实际工程应用中，这类结构的零件往往不是独立存在的，需要和拨叉、定位销、主轴等部件配合使用，比如在多工位回转工作台中，这类环形盘作为分度定位件，每次转位后槽位与定位销配合锁定工位，保证工位上的加工、装配动作精度达标；在流体分配阀中，这类环形结构作为导流盘，通过槽位的通断切换流体通路，实现不同管路的介质切换。设计过程中还要考虑零件的受力情况，槽位的转角处需要做小圆角过渡，避免应力集中导致零件在频繁换向、冲击载荷下出现开裂，中心孔的端面要保证与轴线垂直，避免安装后出现端面跳动，影响配合精度。

从制图练习的角度来看，这类零件的视图绘制重点在于掌握周向均布特征的表达方法，合理运用中心线标注对称基准，明确不同线型的使用场景，比如粗实线绘制零件轮廓，细实线绘制辅助线与剖面线，点划线绘制基准轴线与分度圆，这些制图规范是后续加工、装配环节准确读取设计意图的基础。实际建模时，可以先绘制中心基准与外圆轮廓，再绘制单个槽位与小孔特征，通过圆周阵列完成整圈特征的创建，阵列时要严格锁定阵列中心与基准轴线重合，保证特征分布的均匀性，建模完成后还要核对每个特征的位置尺寸与公差要求，确保数字模型与工程图的表达完全一致，避免后续加工出现尺寸偏差。
