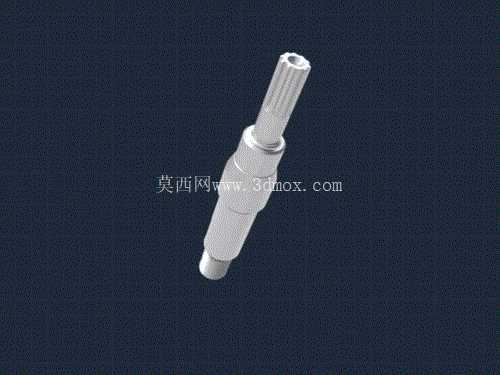

传动用渐开线花键轴结构设计练习

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1198847
  • 传动用渐开线花键轴结构设计练习
  • 传动用渐开线花键轴结构设计练习

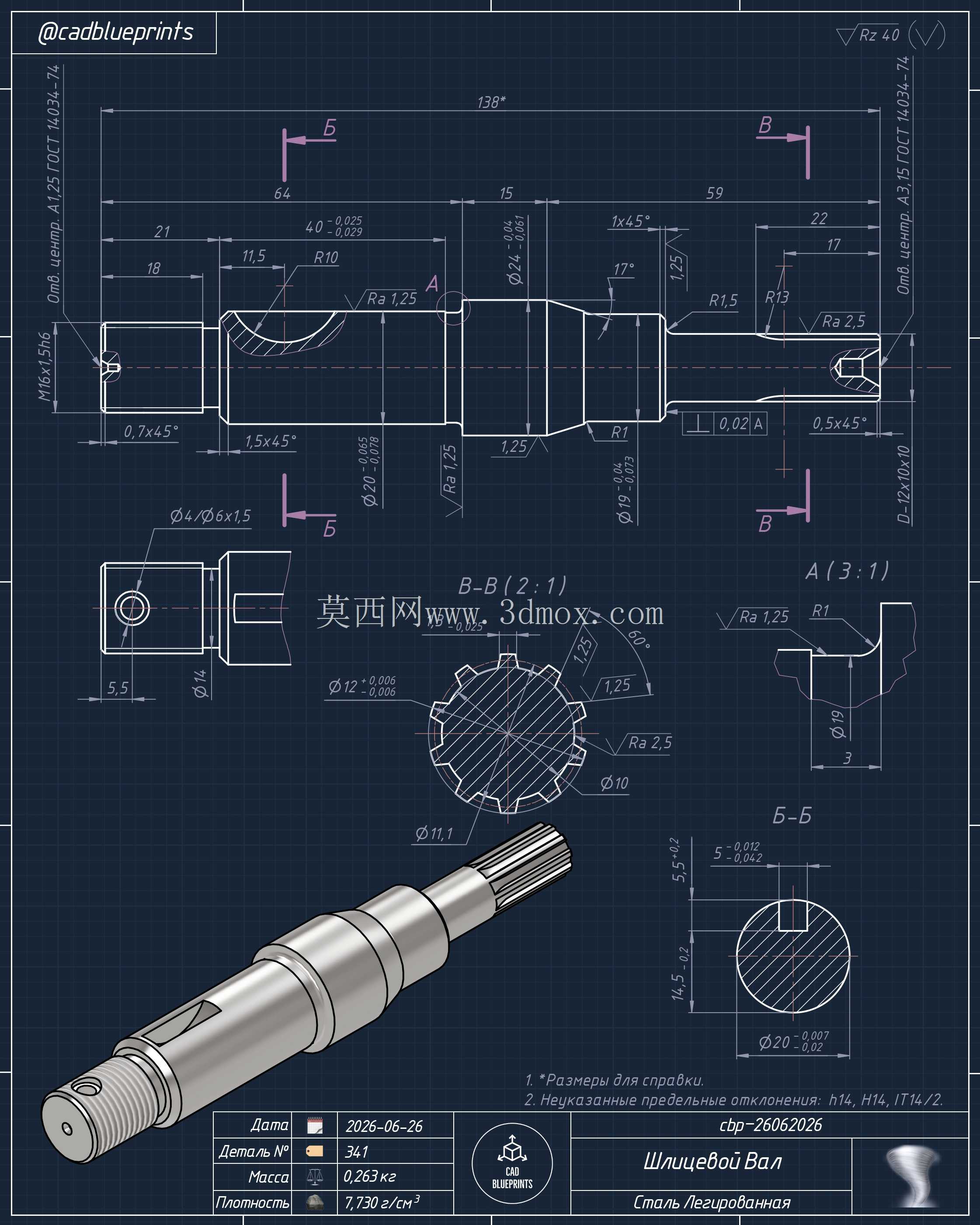

  在机床进给系统、汽车变速箱、工业伺服驱动单元这类需要精准传递旋转扭矩的场景里,花键轴是承担动力衔接的核心基础零件,和普通平键轴相比,它的多齿啮合结构能在同等轴径下承载更高的载荷,同时依靠齿侧配合实现精准的周向定心,避免高速运转时出现传动间隙。做这个花键轴的结构建模时,首先要考虑的是实际安装边界的约束:轴段的阶梯分布不是随意画的,每一段轴径的变化都对应着不同的配合零件——最靠近花键齿的轴段要装轴承内圈,所以轴肩高度要符合轴承安装的定位要求,不能过高导致轴承拆卸困难,也不能过低起不到轴向定位作用;末端的光轴段是插入轮毂定位孔的部分,尺寸公差要和定心孔的精度匹配,保证装配后同轴度误差控制在允许范围内,避免运转时出现偏磨。

  花键齿的参数选择是整个设计的核心,齿形选用渐开线齿形,相比矩形花键,它的齿根强度更高,自动定心效果更好,适合转速较高、传递扭矩较大的工况;齿的数量要结合轴径大小确定,既要保证足够的齿面接触面积降低单位面积压强,又要避免齿槽过深削弱轴的整体抗弯强度,齿向的公差要根据传动精度等级设定,要是用在频繁正反转的场合,齿侧间隙不能留太大,否则换向时会产生明显的冲击噪音。

  从功能特性上看,这个轴的结构设计兼顾了扭矩传递和装配便利性:花键段可以和配套的花键毂实现滑动配合,满足变速箱换挡这类需要轴向移动的传动需求,也可以做固定配合传递恒定扭矩;轴上预留的卡簧槽、退刀槽这些细节结构,都要符合机械加工的工艺要求,比如磨削加工的轴段要留砂轮越程槽,螺纹加工段要留退刀槽,不然实际生产时会出现加工不到位的问题。实际选型应用时,要先核算轴的抗扭强度和抗弯强度,结合材料的力学性能确定最小轴径,花键部分的挤压应力要控制在材料许用值以内,避免长期重载下出现齿面压溃、磨损过快的问题;安装时要保证两端支撑轴承的同轴度,不然轴运转时会产生附加弯矩,加速轴承和花键齿的磨损。

  建模过程中要注意各个轴段的过渡圆角处理,轴径变化的位置不能用直角过渡,要根据应力集中系数选择合适的圆角半径,尤其是承受交变载荷的工况,圆角处理不到位很容易在轴肩位置产生疲劳裂纹,最终导致轴断裂失效。另外,轴端面的中心孔是加工时的定位基准,要按照标准中心孔尺寸设计,保证车削、磨削加工时能可靠装夹,也方便后续维修时的检测找正。这类花键轴的应用场景覆盖很广,从小型自动化设备的进给传动,到重型工程机械的动力传输,只要是需要同时传递扭矩、保证定心精度的传动位置,都能看到这类结构,只是根据载荷大小、转速高低调整具体的参数和尺寸,核心的设计逻辑都是围绕承载能力、定心精度、加工工艺性这几个核心维度平衡取舍,不会为了某一个性能指标完全忽略其他维度的要求,比如不能为了追求极致的承载能力把轴径做的过大,导致整个传动机构的体积和重量超标,也不能为了压缩体积把轴径做的太小,留下强度不足的安全隐患。
