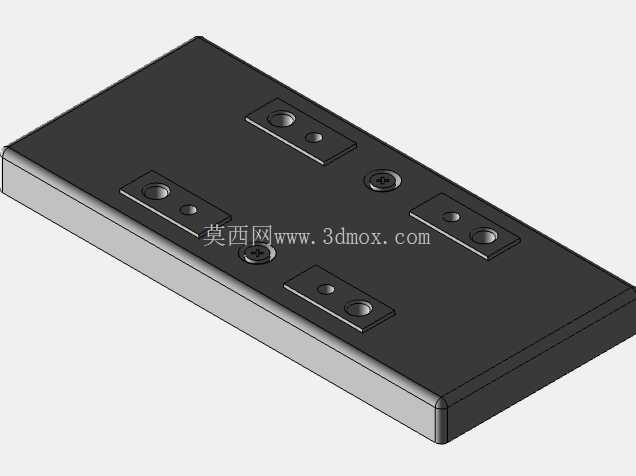

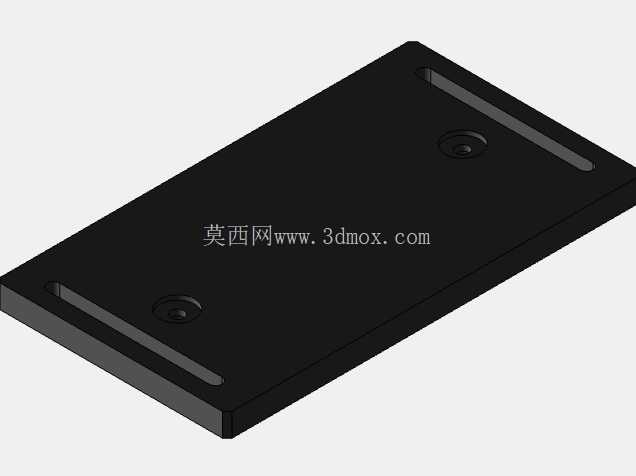

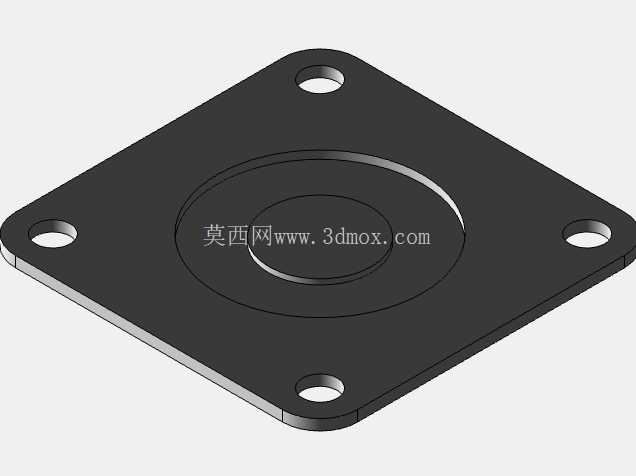

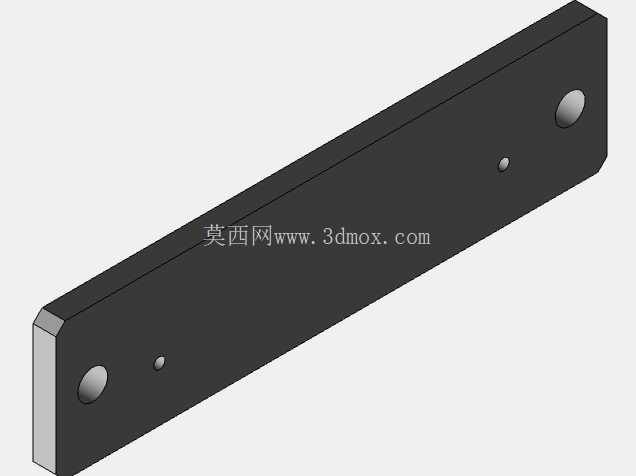

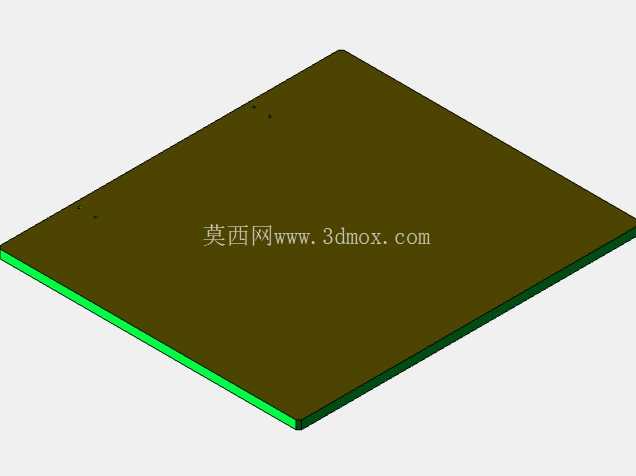

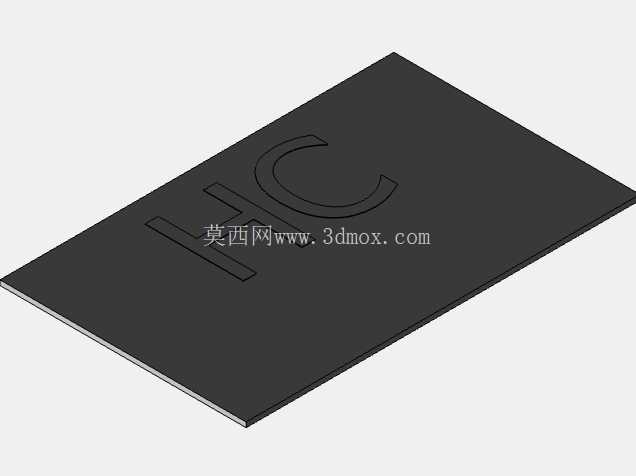

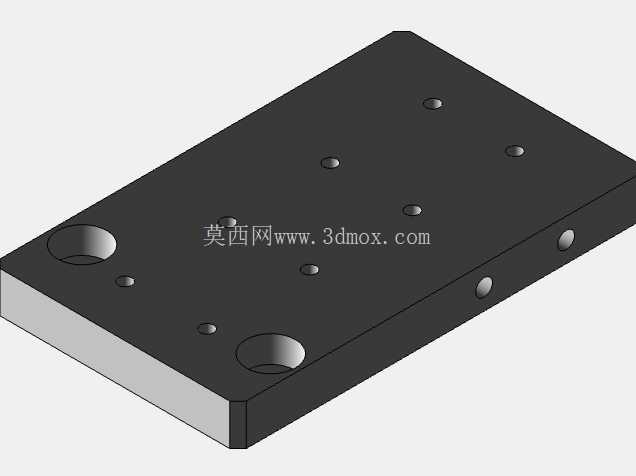

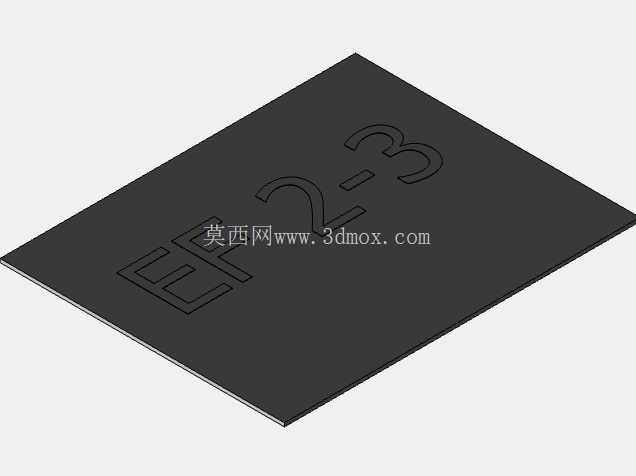

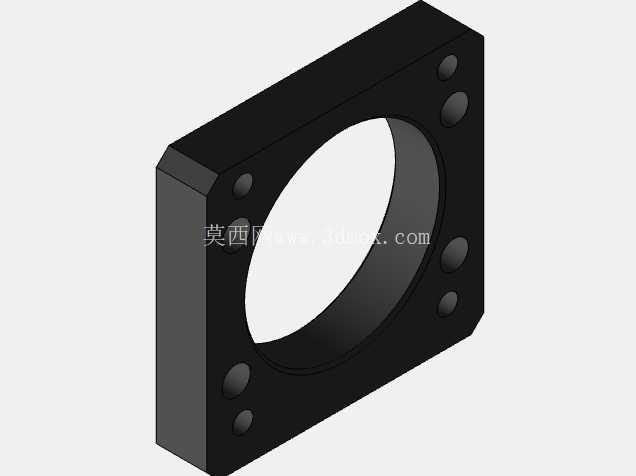

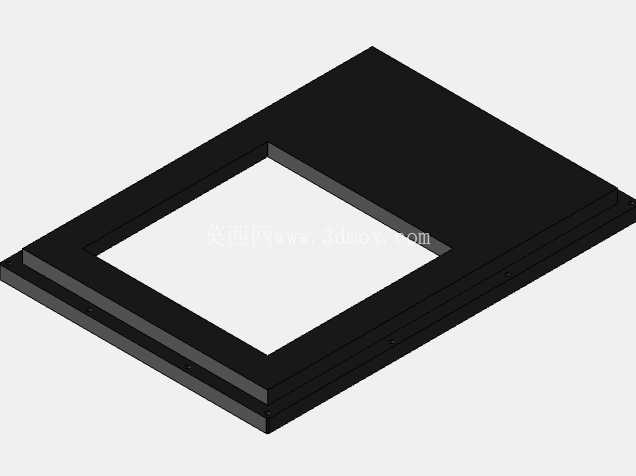

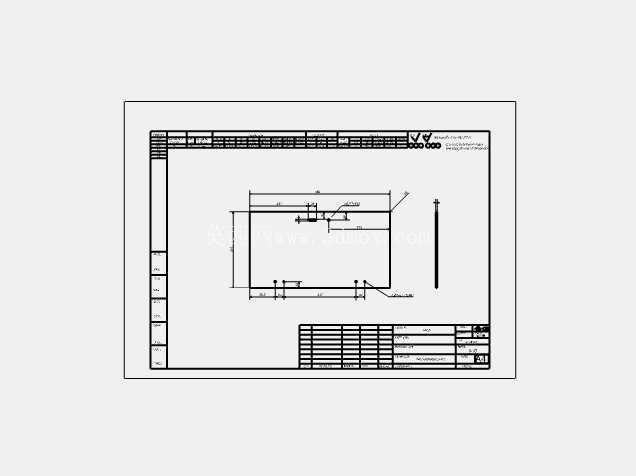

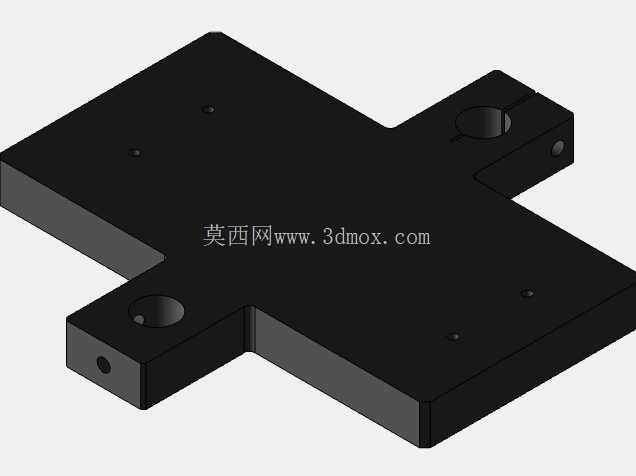

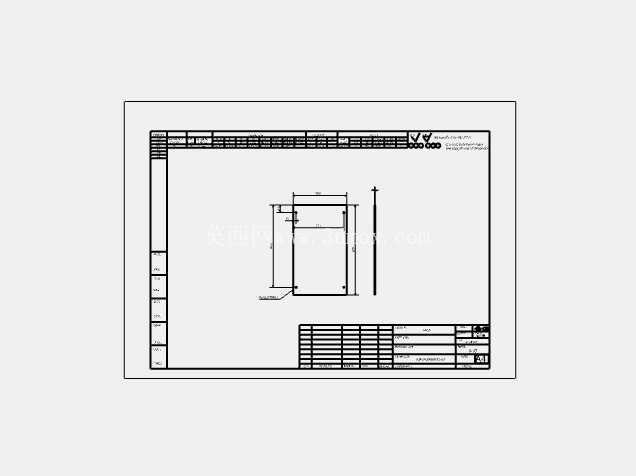

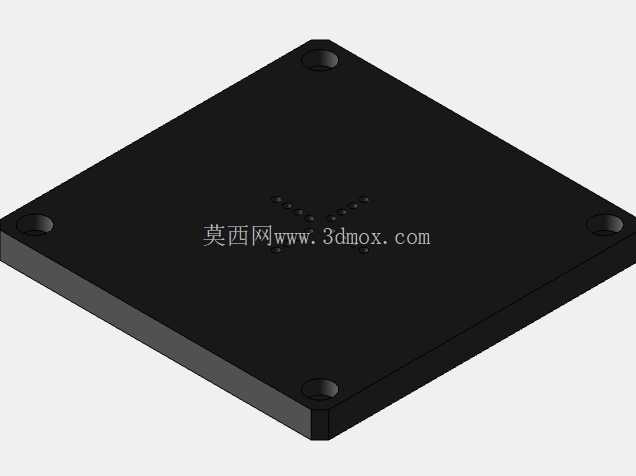

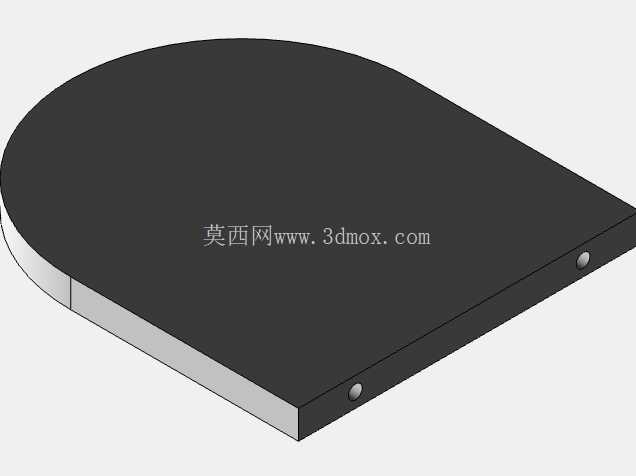

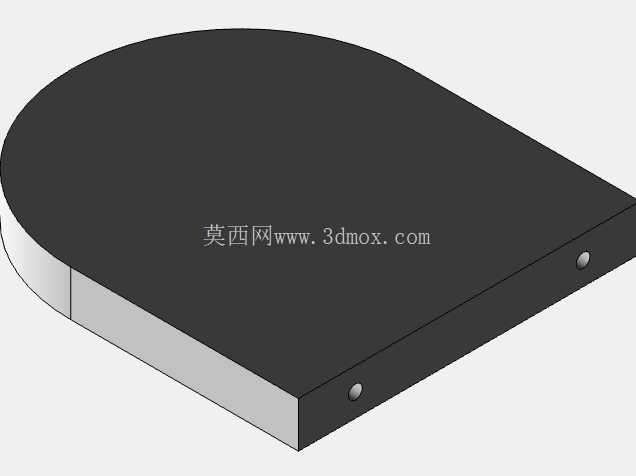

压铸工艺用方形平板成型模具结构

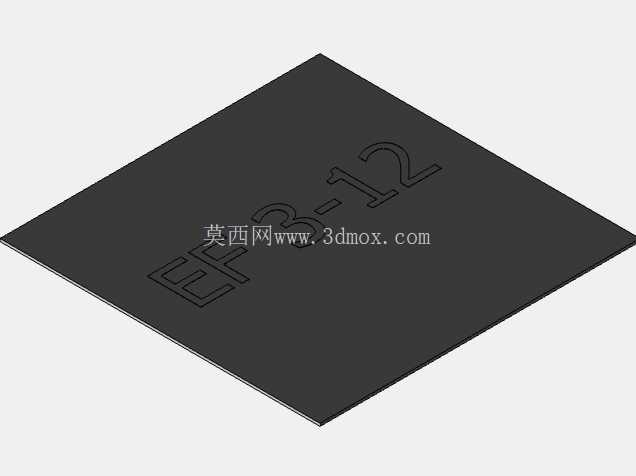

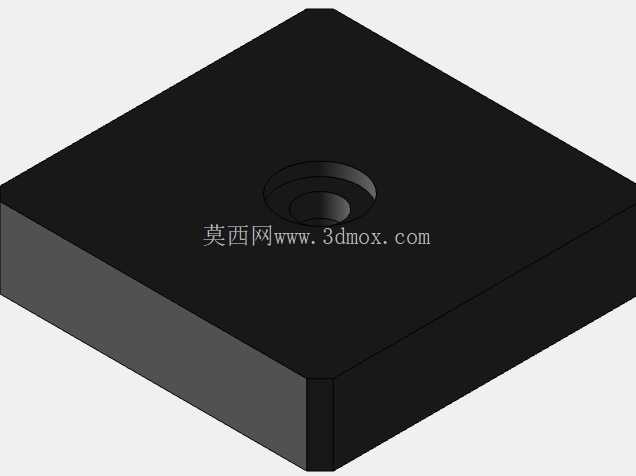

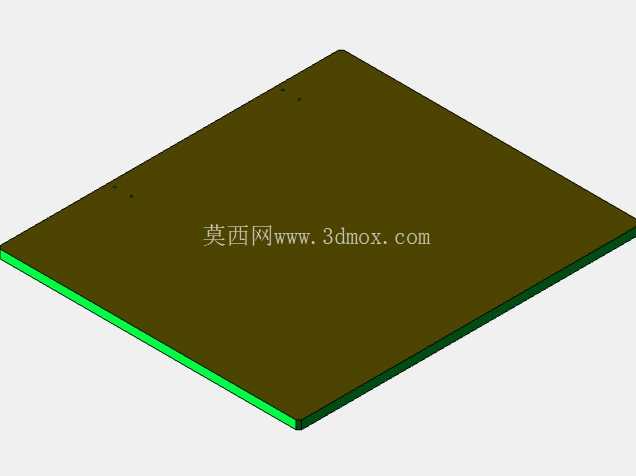

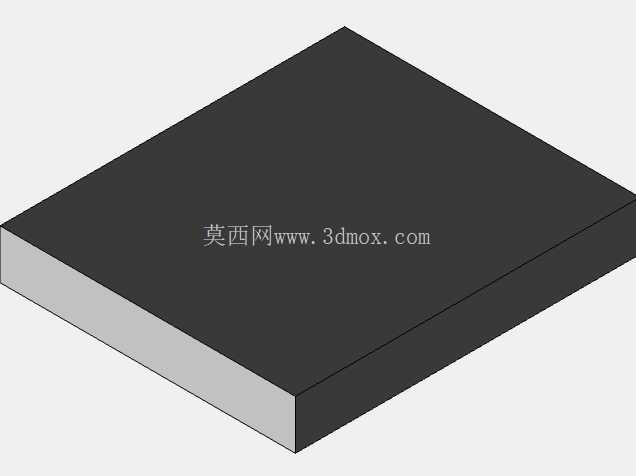

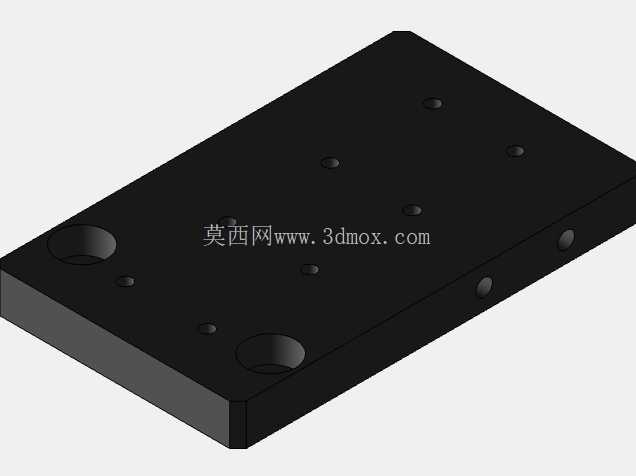

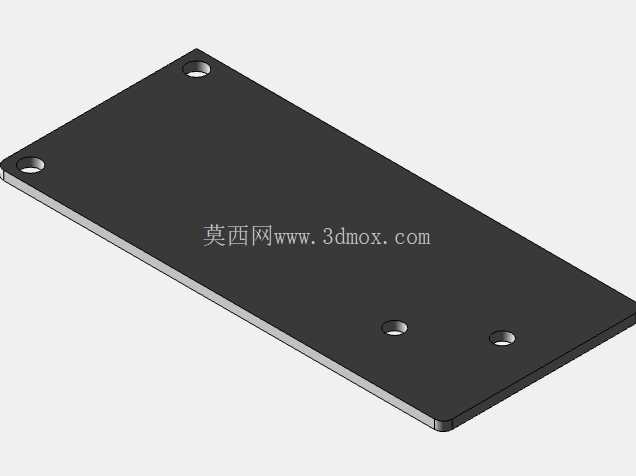

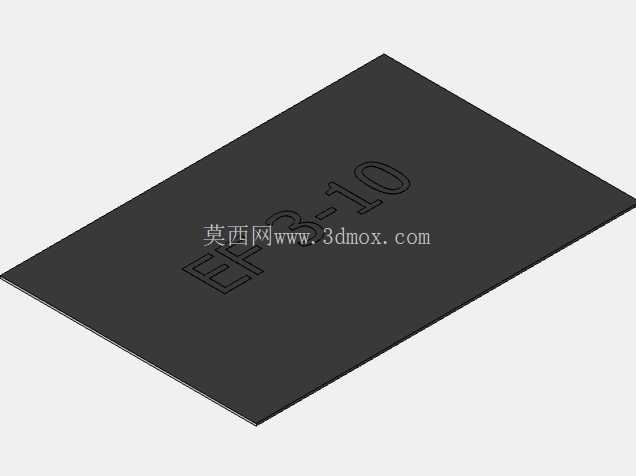

　　在有色金属压铸件的批量生产场景里，这类平板式成型结构是压铸模具的核心成型单元，主要适配表面平整度要求高、无复杂侧向凹凸结构的薄板类压铸件生产，常见于消费电子金属背板、工业设备盖板类零件的压铸工序。从结构功能来看，该部件作为模具的定模成型面，直接与高温熔融金属接触，承担着铸件外表面的轮廓成型、热量快速传导导出的作用，表面做了黑化处理以提升高温工况下的抗热疲劳性能，减少反复冷热循环带来的表面龟裂风险，延长模具连续生产的使用寿命。

　　设计过程中首先要考虑的是成型面的平面度公差控制，整个平板的成型区域平面度需要控制在0.02mm以内，避免压铸件出现表面翘曲、厚薄不均的缺陷，同时平板背面会排布均匀的冷却水道孔位，保证合模注塑（注：此处为压铸充型）过程中整个成型面的温度差控制在15摄氏度以内，防止因局部冷却速率差异导致铸件内部产生应力集中，后续机加工或者使用过程中出现变形。从安装边界来看，该平板构件的四周预留了标准的模具装夹槽位，能够直接适配对应吨位压铸机的模架安装尺寸，不需要额外做转接板加工，边缘的倒角处理做了R3的圆角过渡，避免安装过程中磕碰损伤模架定位面，同时合模时能够减少应力集中导致的模板边缘崩裂问题。

　　实际生产使用时，该成型板会和动模侧的顶出机构、浇注流道板配合使用，熔融的铝合金或者锌合金材料通过浇注口进入型腔后，依靠该平板的成型面复刻出铸件的平整外表面，冷却定型后动模侧顶杆将铸件顶出完成一个生产循环。设计阶段还需要考虑成型面的排气结构排布，在平板的边缘区域会开设深度0.05mm的排气槽，保证充型过程中型腔内的空气能够顺利排出，避免铸件表面出现气孔、充填不满的缺陷，同时排气槽的深度不能过大，防止熔融金属窜入槽内形成飞边，增加后续去毛刺的工序成本。

　　另外该平板的厚度尺寸经过力学校核，能够承受压铸过程中最大80MPa的充型压力而不发生挠曲变形，背面的加强筋排布（注：图中展示为成型面，背面加强筋为配套结构）进一步提升了整体刚性，减少长时间高压生产下的形变量，保证连续生产过程中铸件尺寸的一致性。对于结构设计从业者来说，这类平板成型件的建模过程需要重点关注安装孔位的位置度公差，所有装夹螺丝孔、定位销孔的位置度需要控制在0.01mm以内，保证和模架其他部件的装配精度，避免合模时出现错模问题，导致铸件产生披锋或者尺寸超差。同时成型面的表面粗糙度需要达到Ra0.8以下，减少铸件脱模时的粘附力，保证顶出过程中铸件不会被拉裂，表面也不会出现拉伤痕迹，减少后续抛光工序的工作量。在实际选型适配时，需要根据所生产铸件的投影面积计算所需的锁模力，再对应选择合适厚度的成型平板，避免因为平板刚性不足导致充型过程中出现涨模问题，使得铸件厚度超差报废。
