铃木GT750摩托车空气滤清器盒结构设计

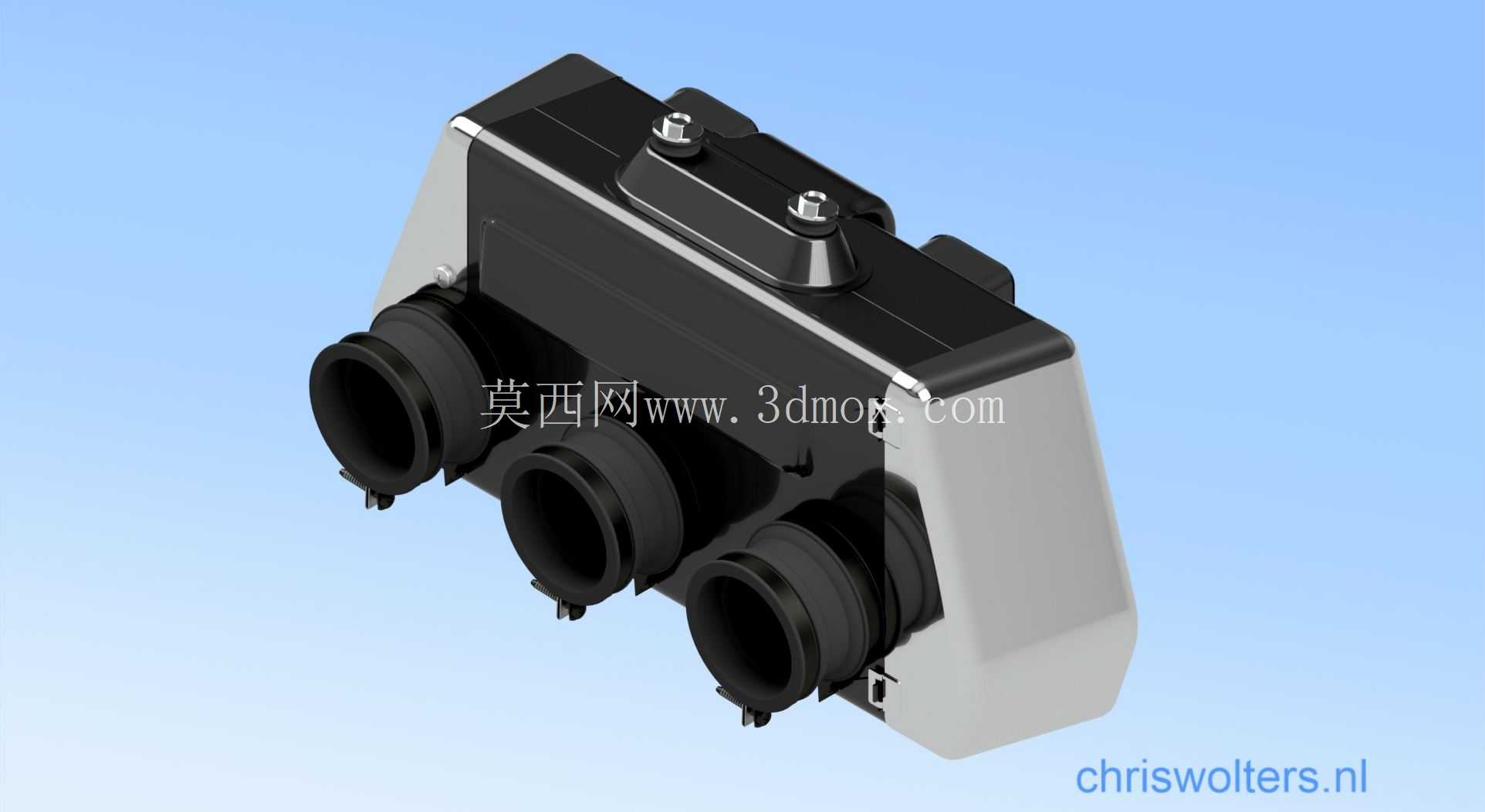

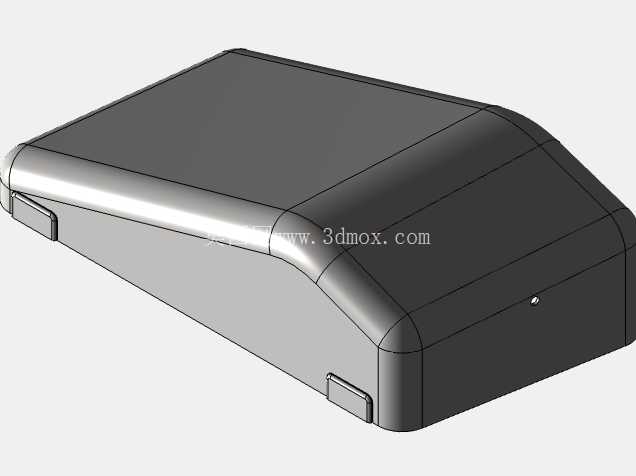

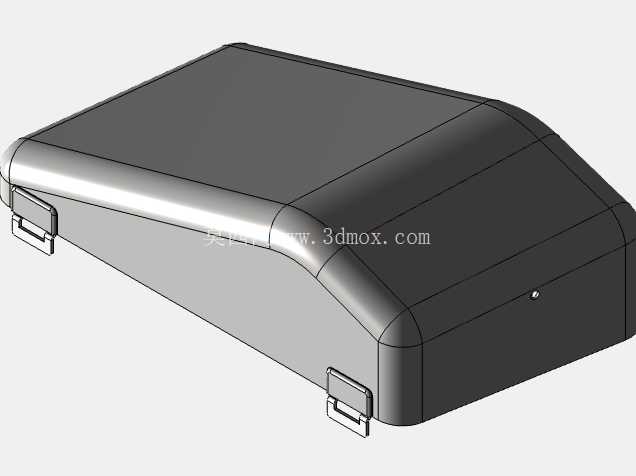

这款适配铃木GT750车型的空气滤清器盒，是摩托车进气系统的核心承载部件，日常服役于大排量摩托的进气通路前端，直接对接化油器进气侧与外部进气导流结构，核心作用是为滤芯提供稳定的安装腔体，同时引导外部空气均匀穿过滤芯，过滤掉空气中的沙尘、碎屑与悬浮杂质后，将洁净空气导入燃烧室参与油气混合，避免硬质颗粒进入气缸造成缸壁、活塞环的异常磨损，从进气端保障发动机的运行寿命与燃烧效率。

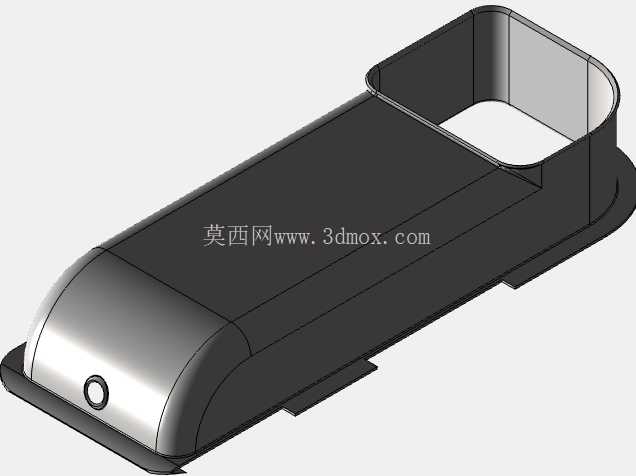

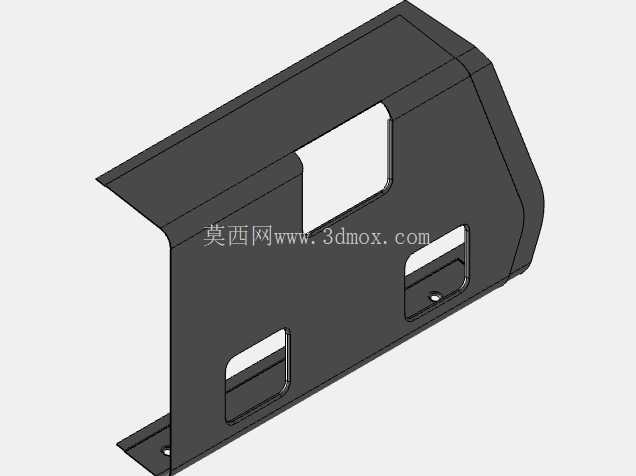

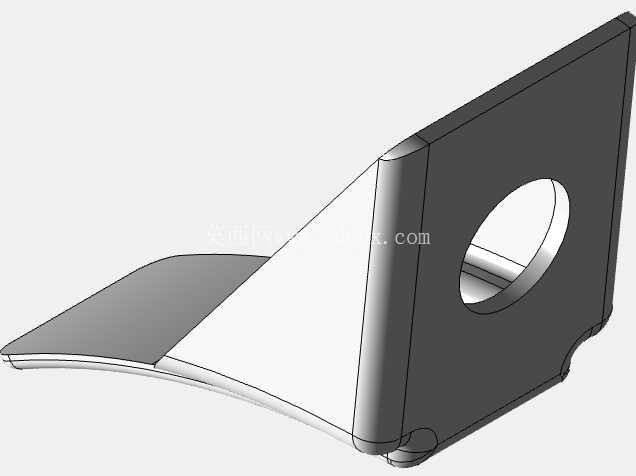

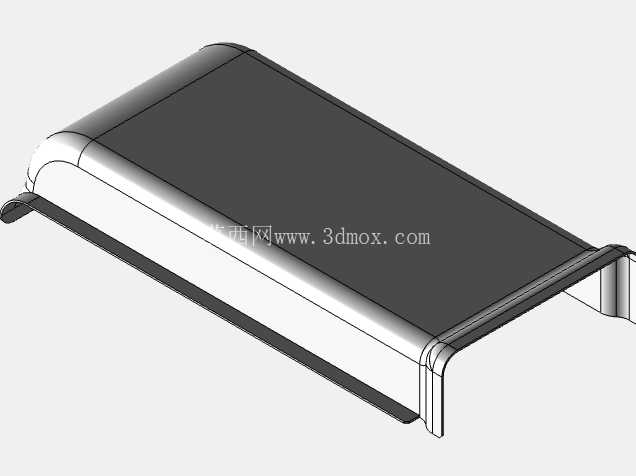

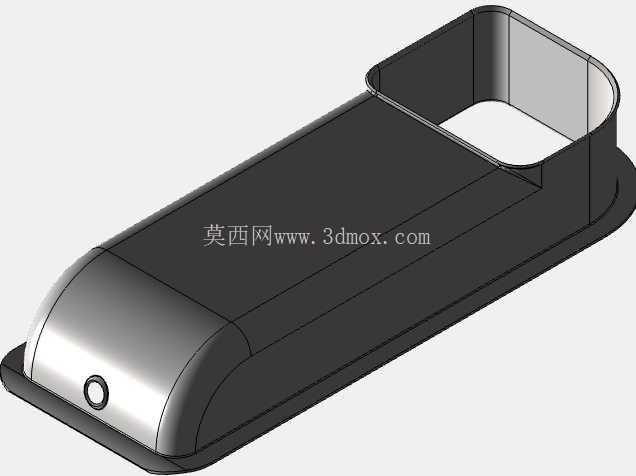

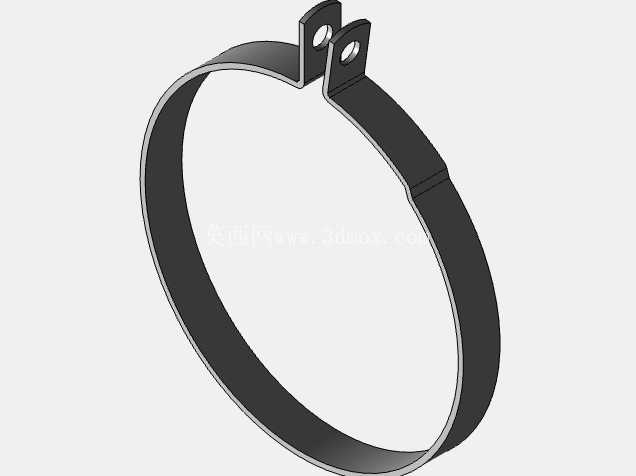

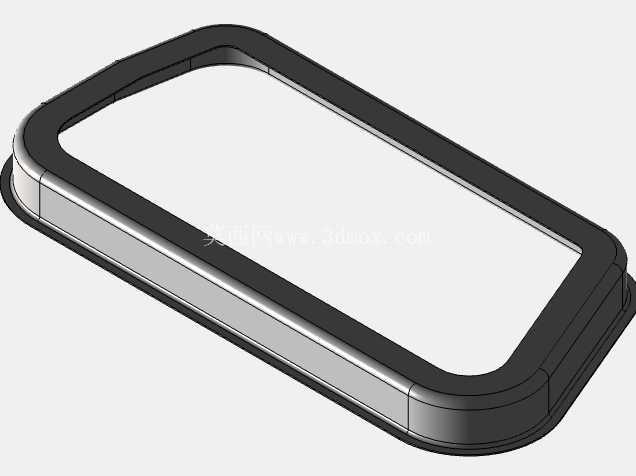

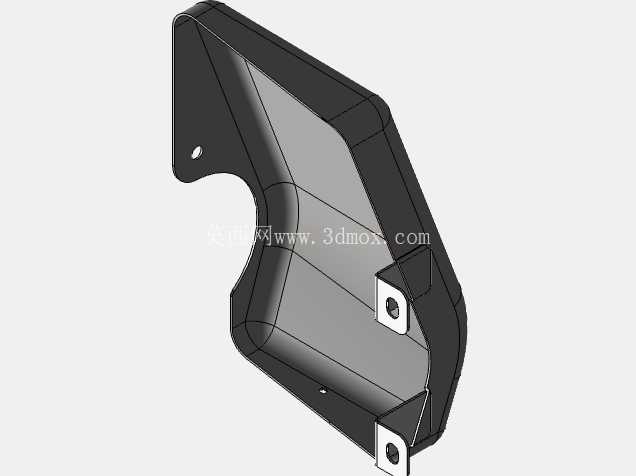

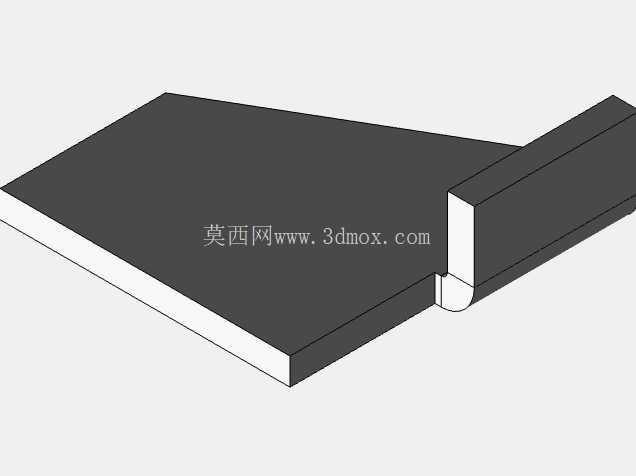

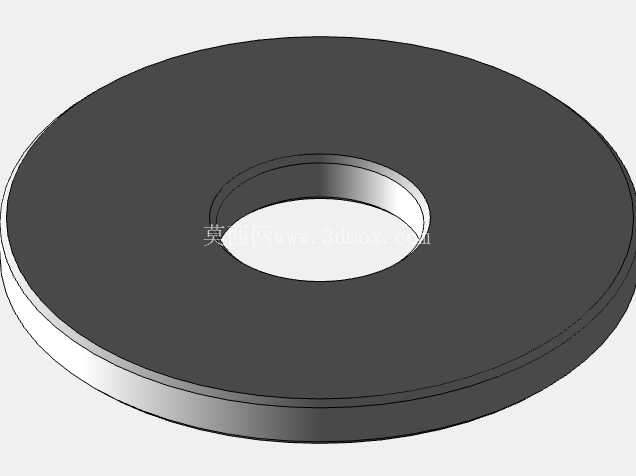

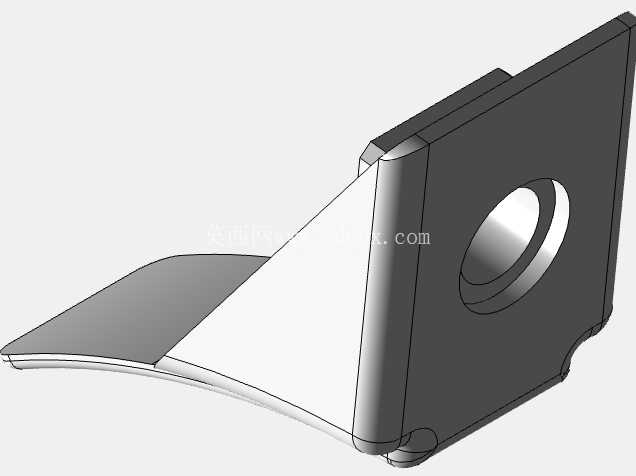

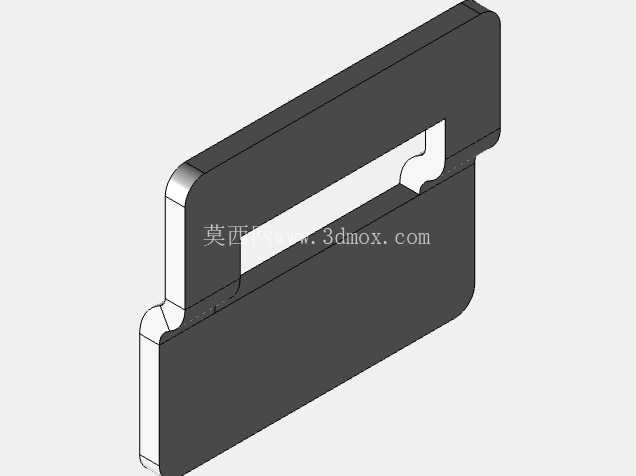

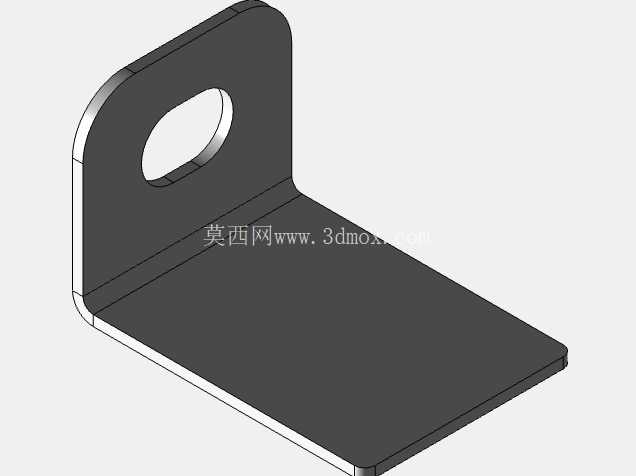

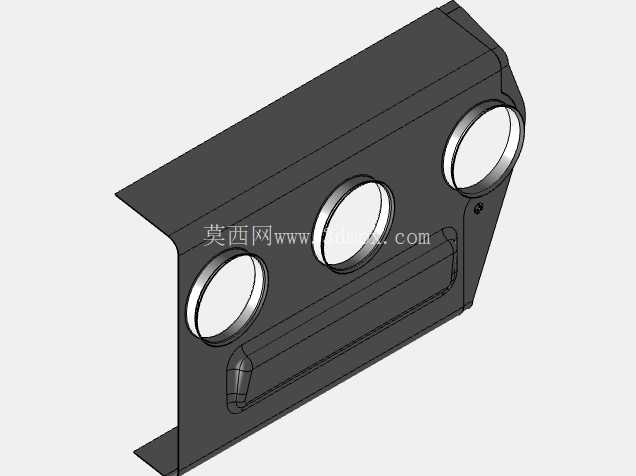

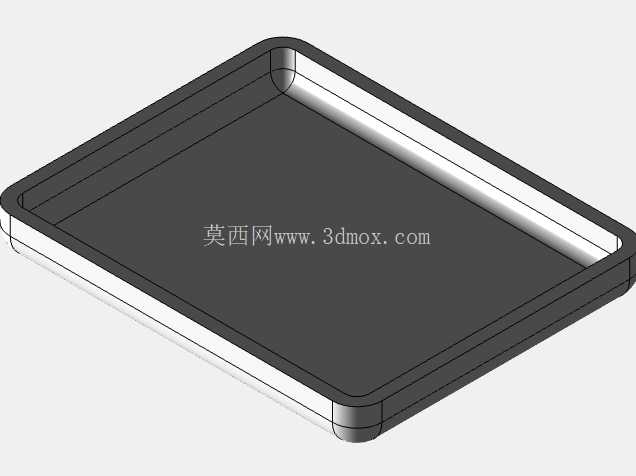

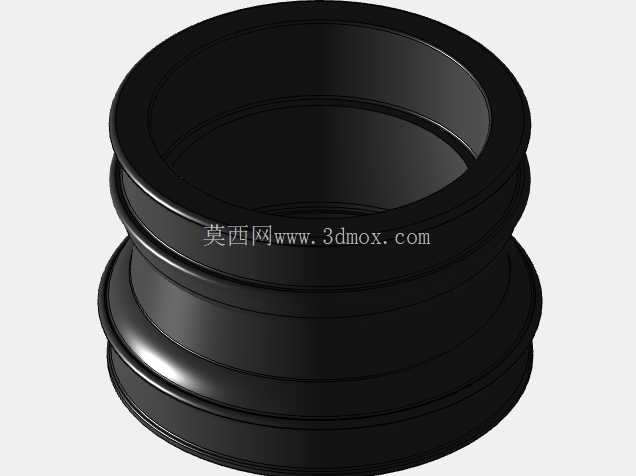

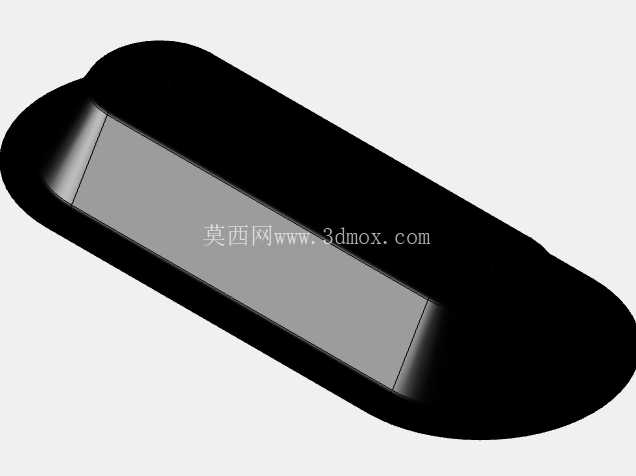

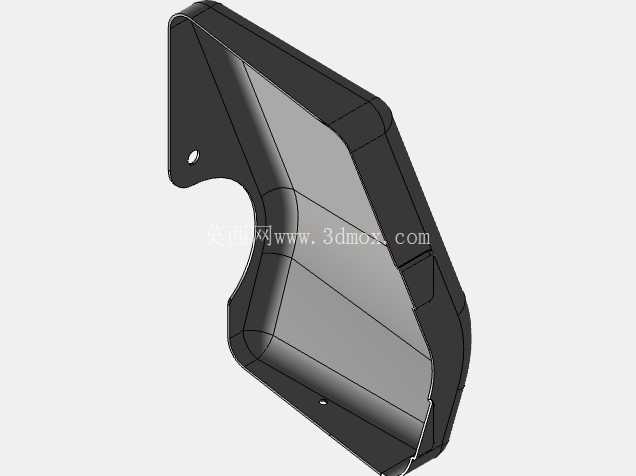

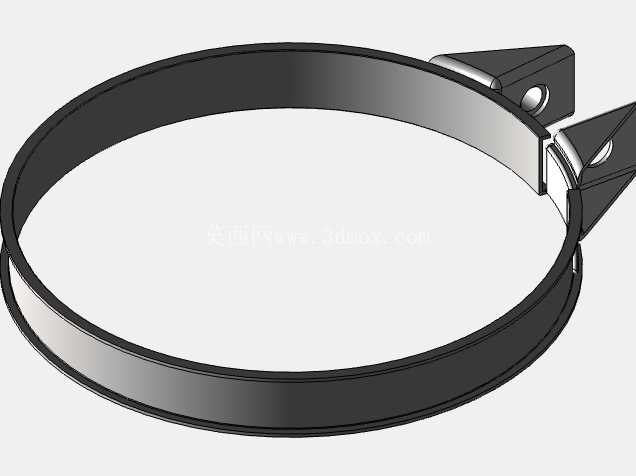

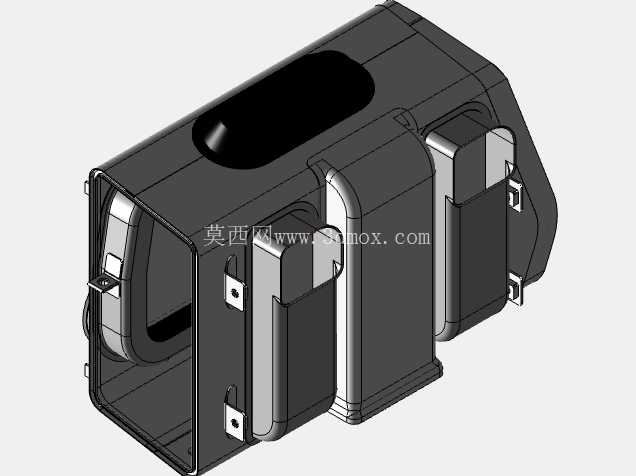

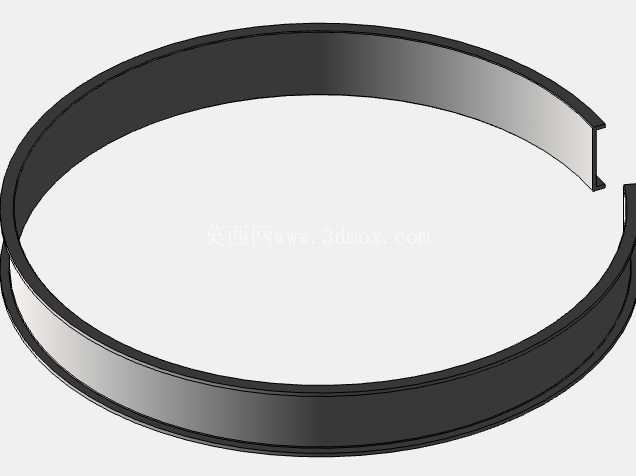

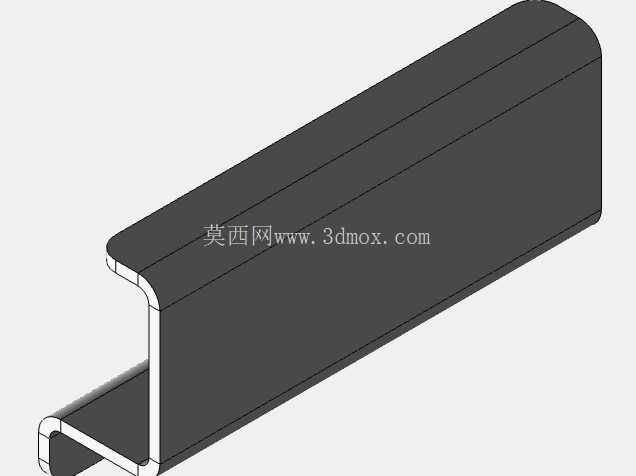

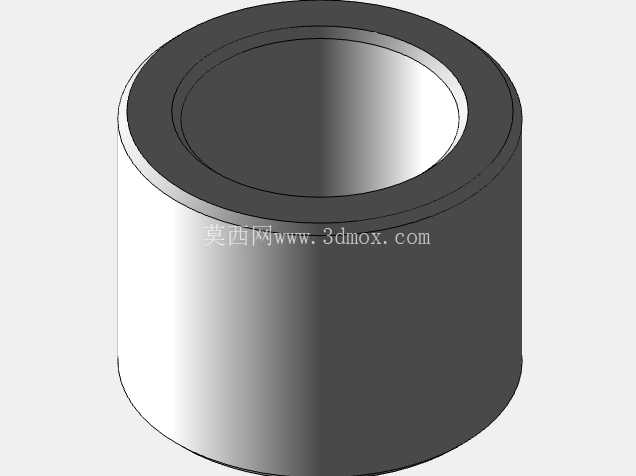

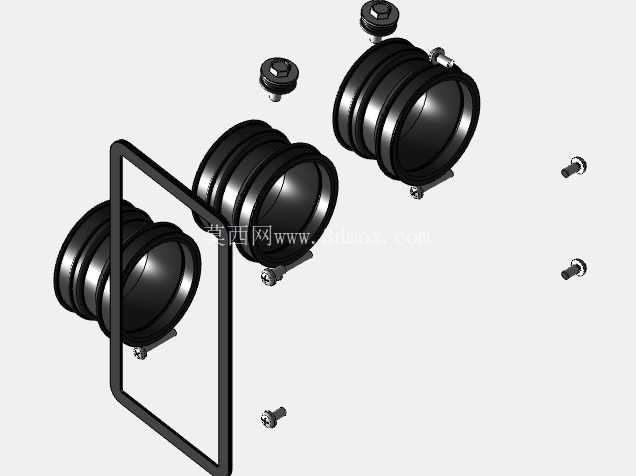

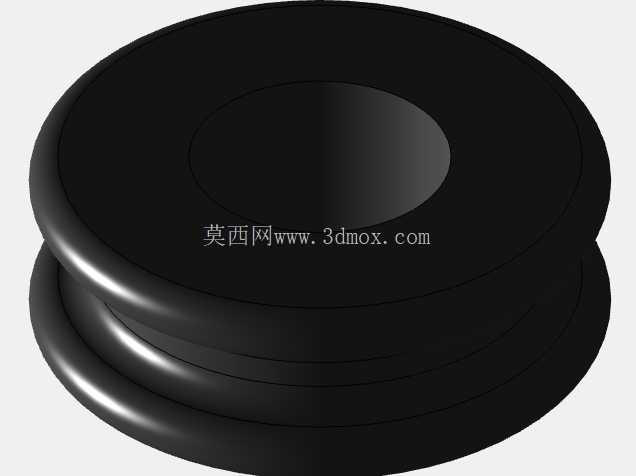

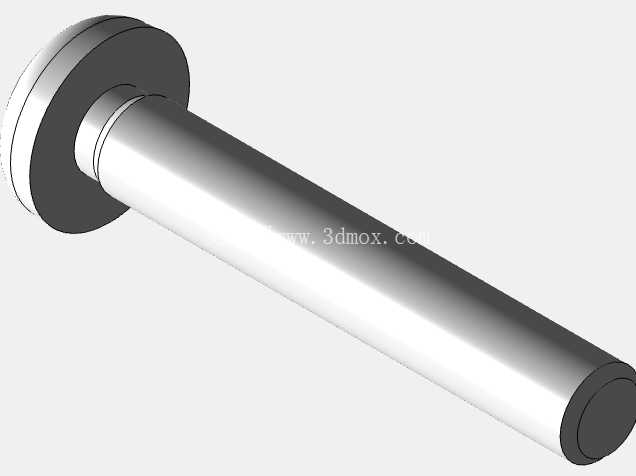

从结构设计逻辑来看，整个壳体采用多层阶梯式环形结构，没有多余的异形凸起，整体为回转类对称构型，这种设计首先是适配GT750车型空滤舱的圆形安装空间，能够最大化利用舱内径向空间，在有限的安装边界内拓展滤芯的有效过滤面积；壳体上的多道环形凸筋并非装饰结构，每一道凸筋都对应一处密封配合位：最外侧的两道凸缘分别卡接空滤舱的端盖与进气侧的连接胶圈，中间的环形槽用于嵌入橡胶密封环，压紧后可以完全阻断未经过滤的空气从配合缝隙进入进气道，避免短路进气造成的滤芯过滤失效；内侧的阶梯台阶则是空气滤芯的定位支撑面，台阶的高度差刚好匹配纸质滤芯的端面厚度，滤芯装入后不会出现径向窜动，也不会因为车辆行驶中的振动出现滤芯移位、密封失效的问题。

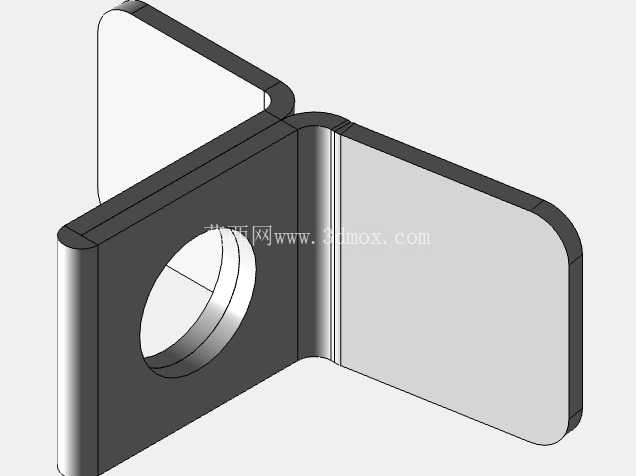

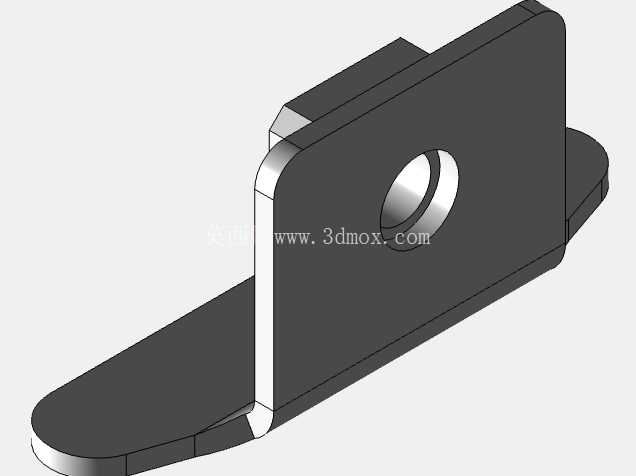

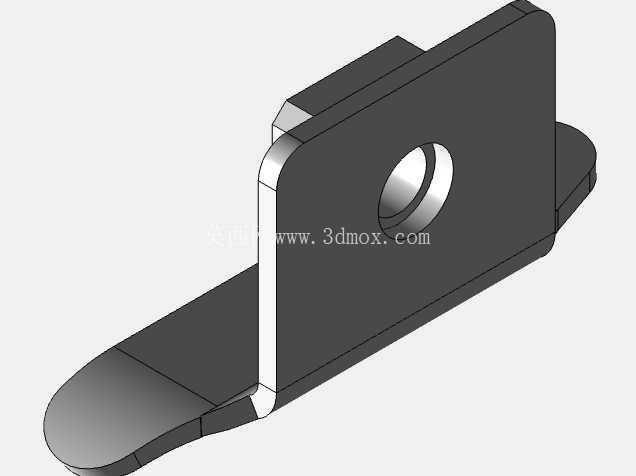

从安装边界来看，整个壳体的轴向尺寸完全匹配GT750空滤舱的预留安装深度，装入后两端分别与舱体的前后定位面贴合，不需要额外增加调整垫片；径向的最大外径与空滤舱的内壁保持1.2mm的均匀间隙，既方便装配时的顺利推入，也能避免车辆长期振动中壳体与舱壁发生摩擦异响；壳体的内壁做了顺滑的圆弧过渡，没有直角突变结构，空气进入腔体后不会产生明显的涡流紊流，能够降低进气阻力，保障高转速下的进气通畅性，这一点对于GT750这类大排量多缸发动机尤为重要——高转速工况下进气阻力的微小变化，都会直接影响发动机的动力输出响应。

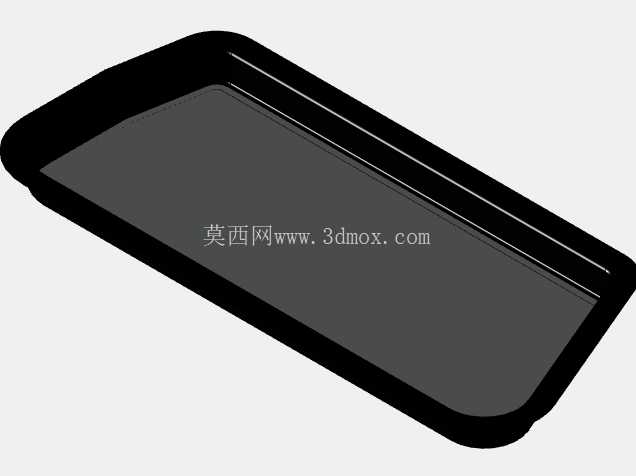

在实际应用场景中，这类空滤壳体除了承载滤芯之外，还需要耐受发动机舱传导的持续高温，以及日常骑行中的泥水飞溅、温度交变影响，所以结构设计时在壁厚上做了均匀化处理，整体壁厚保持在2.5mm，既不会因为壁厚过薄导致高温下出现形变翘曲，也不会因为壁厚过大造成不必要的重量增加，影响整车的轻量化表现；壳体上的每一处圆角都做了R2以上的过渡处理，避免应力集中导致的开裂问题，毕竟摩托车行驶中会持续承受路面传来的振动，应力集中位置很容易在长期交变载荷下出现疲劳裂纹，造成密封失效。

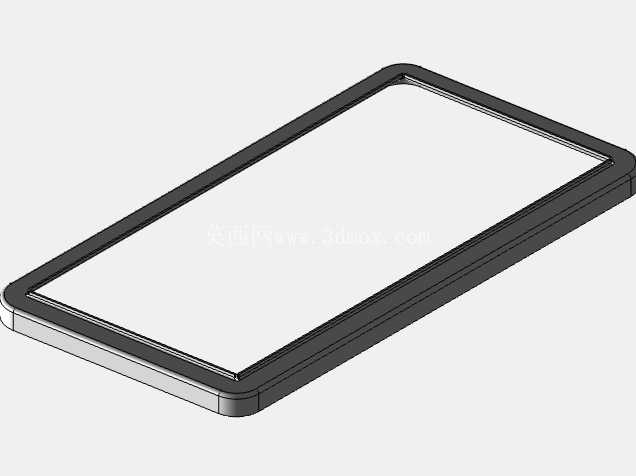

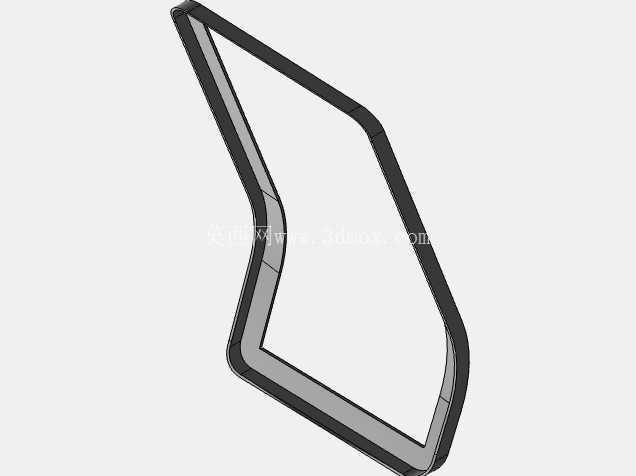

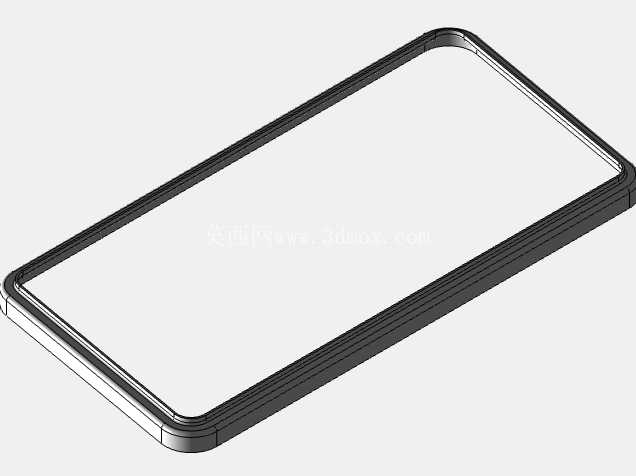

很多维修与改装场景中，这类空滤壳体的配合尺寸精度直接决定了空滤的实际过滤效果，如果壳体的密封槽尺寸偏差过大，密封胶圈压缩量不足，就会出现漏气问题，哪怕滤芯的过滤精度再高，未经过滤的空气也会从缝隙直接进入发动机，短期可能出现怠速不稳、加速无力的问题，长期就会造成发动机的早期磨损。这款结构在设计时对所有配合面的尺寸公差都做了严格约束，密封槽的宽度公差控制在±0.1mm，深度公差控制在±0.08mm，保证密封胶圈装入后有25%-30%的合理压缩量，既能实现可靠密封，也不会因为压缩量过大造成胶圈过早老化失去弹性。

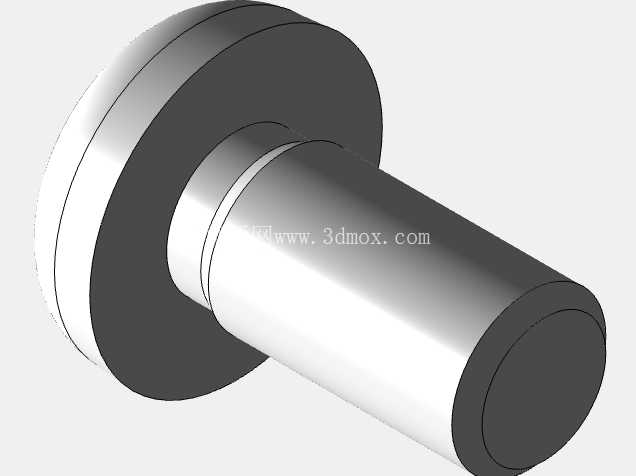

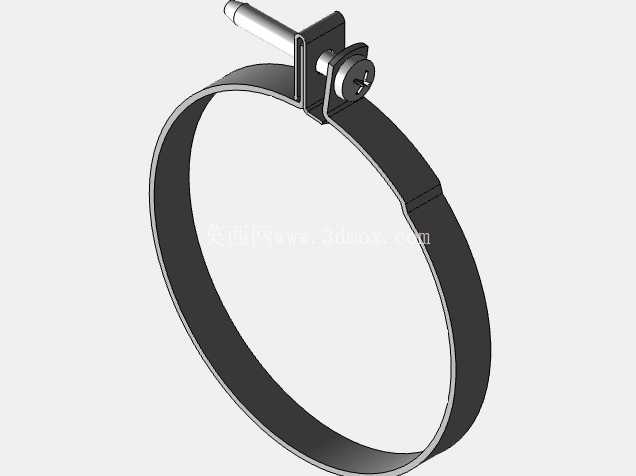

另外，壳体的多层环形结构也在一定程度上提升了自身的结构刚度，相比等直径的直筒结构，带环形凸筋的结构径向抗形变能力提升了40%以上，在拆装空滤进行维护的时候，哪怕施加一定的径向力拧紧端盖固定螺丝，壳体也不会出现明显的形变，不会因为拆装操作导致配合面错位，影响后续的密封性能。对于三维建模从业者来说，这类回转类壳体的建模重点不在于复杂曲面的构建，而在于对配合公差、安装边界、功能需求的精准把握，每一处结构的存在都有对应的工程意义，没有多余的设计冗余，所有的尺寸设定都围绕密封、进气效率、安装可靠性这几个核心需求展开，这也是机械结构设计区别于外观设计的核心特点——所有造型特征都服务于实际功能需求。
