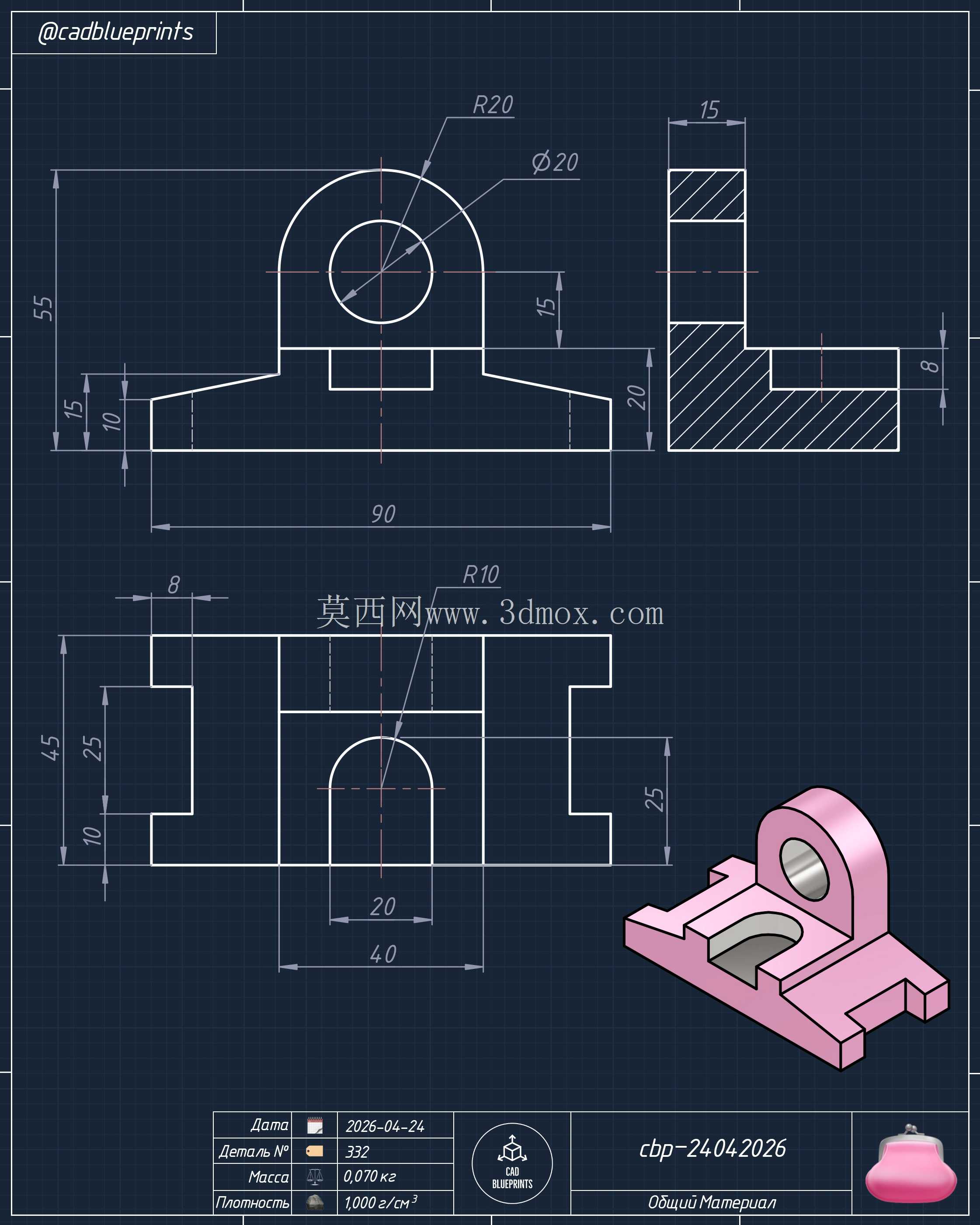

带滑动底座立式轴承支撑座练习构件

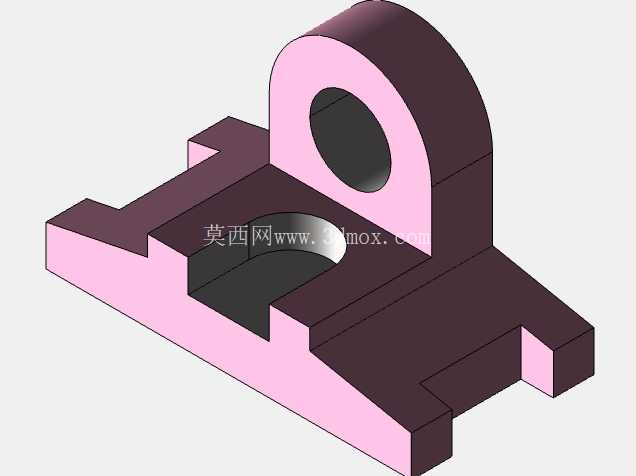

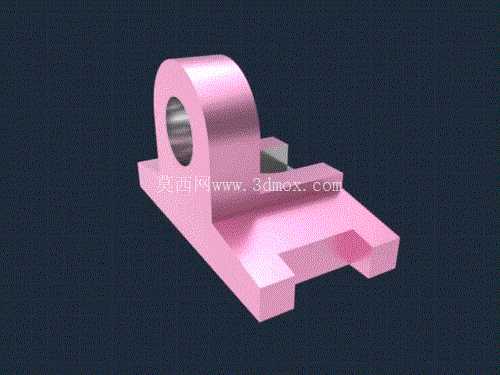

　　这个构件的核心功能是为回转轴提供稳定的径向支撑，同时自带的滑动底座结构可实现轴系安装位置的横向微调，在小型输送线的张紧轮支撑、工装夹具的定位轴安装、教学实验台的转轴固定场景中都能适配。从结构设计逻辑来看，上部的带孔圆筒是核心承载区，内孔需要与轴承外圈形成过渡配合，孔壁的同轴度、圆柱度公差直接影响轴的回转精度，设计时特意将圆筒壁厚做了均匀加厚处理，避免轴承受载后出现孔壁变形导致的卡滞问题；圆筒与下部底座的过渡区域做了大圆弧过渡，没有尖锐的应力集中棱角，能有效承受轴转动时带来的径向载荷与小幅振动载荷，不会在长期交变载荷下出现连接部位断裂的问题。

　　下部的底座采用了双侧带卡槽的结构，这种卡槽可以直接嵌入设备机架的对应导轨槽内，不需要额外加工复杂的安装孔位，安装时只需松开卡槽侧的紧定螺钉就能沿着导轨方向调整整个支撑座的位置，调整到位后锁紧紧定螺钉即可完成固定，相比传统的螺栓孔固定方式，位置调整的效率提升明显，尤其适合需要频繁调整轴间距的张紧机构场景。从安装边界来看，底座的两个卡槽间距是按照常规小型设备机架的导轨宽度设计的，卡槽深度控制在合理范围，既保证滑动时不会脱出导轨，又不会因为卡槽过深导致安装时卡滞；上部圆筒的中心高度经过匹配计算，能保证安装后轴的中心高度与配套传动件的中心高度一致，不需要额外加装调整垫片。

　　整个构件的外形没有多余的装饰结构，所有的棱边都做了小倒角处理，既避免加工完成后锐边划伤操作人员，也能减少应力集中。在建模练习过程中，需要重点关注圆筒内孔与底座安装面的平行度要求，以及卡槽两侧面的对称度要求，这些形位公差如果控制不到位，实际装配时会出现轴歪斜、滑动卡滞的问题；另外圆筒与底座连接的过渡圆弧需要保证曲率连续，不要出现建模时的碎面、尖角，否则后续生成工程图或者进行有限元分析时会出现错误。

　　这类支撑构件虽然结构不算复杂，却是机械传动系统中最基础的支撑单元，很多新手建模时容易忽略安装配合面的公差预留，直接按照理论尺寸建模，实际生产加工后就会出现装不上或者配合间隙过大的问题，练习时可以特意针对配合面的公差带设置进行练习，同时思考不同载荷场景下壁厚、加强结构的调整逻辑，比如重载场景下可以在圆筒和底座之间增加加强筋，轻载场景下可以适当减薄壁厚来降低整体重量。
