教学演示用保持枢轴剖视结构件

在机械结构教学场景中，这类保持枢轴类零件常作为机构铰接、位置保持的核心承载部件，日常多应用在工装夹具的定位端、小型操作机构的转动限位位置，承担转动副的径向承载与轴向位置约束作用，工作过程中需要承受周期性的摆动力矩，同时要保证转动过程中无卡滞、无过量窜动，对配合面的形位公差有明确要求。

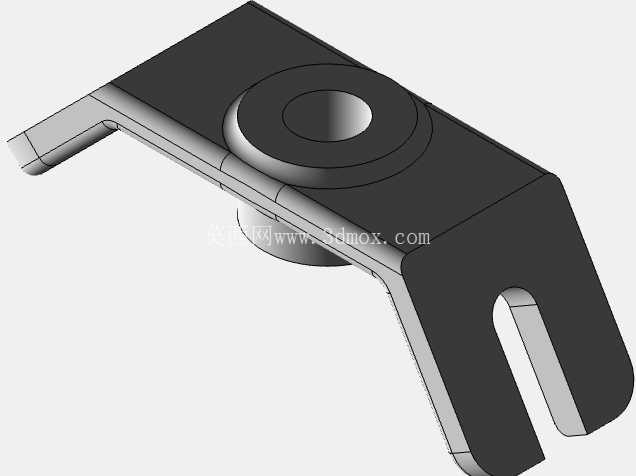

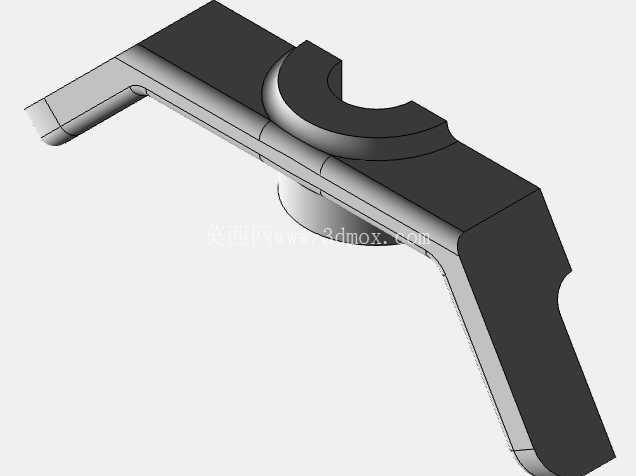

从结构设计逻辑来看，这个零件采用分体式结构设计，将整体拆分为前后两个半体，核心目的是在教学过程中可以直观展示零件的内部剖面形态，不需要额外做破坏性剖切就能让学习者看清内部的型腔分布、壁厚变化以及凸台的衔接结构，两个半体的对接面处预留了磁体安装点位，嵌入磁铁后可以快速实现分体结构的拼接与拆分，既可以拼合为完整零件展示整体外形与装配关系，也可以分开单独展示剖面结构，解决了传统教学中实体剖切件无法反复复原、剖面展示角度单一的问题。

零件的主体结构采用弯折式承力臂设计，一端设置半圆开口的铰接配合位，用于和配套的销轴部件形成转动副，半圆结构的内径尺寸与配合销轴的外径保持小间隙配合，保证转动顺滑的同时控制径向晃动量在允许范围内；铰接位下方设置圆柱形定位凸台，凸台的外径与安装基座的定位孔尺寸匹配，安装时凸台插入基座孔内实现径向定位，配合端面的贴合面完成轴向限位，不需要额外设置复杂的定位结构就能保证安装位置的准确性。承力臂的截面采用变厚度设计，靠近铰接位的区域受力较大，壁厚做了加厚处理，向末端延伸的过程中根据受力分布逐步减小壁厚，在保证整体结构强度的前提下尽可能降低零件自重，臂身侧面做了圆弧过渡处理，避免应力集中导致的受力断裂问题，同时也优化了零件的外观质感。

从安装边界来看，零件的整体外轮廓没有超出承力臂的最大弯折范围，安装时仅需要在基座上预留对应凸台尺寸的安装孔，以及铰接位对应的销轴安装空间即可，不需要额外预留过大的操作空间，适合在紧凑的教学演示工装、小型实验机构中使用。零件的分体拼接结构不需要额外的紧固件连接，依靠磁体的吸附力就可以实现稳定组合，日常教学操作中拆分与组合都非常便捷，不会因为频繁拆装出现连接件滑牙、结构松动的问题。

在结构细节处理上，所有的棱边位置都做了小尺寸倒角处理，既避免加工过程中出现锐边割手的问题，也能在拼接时起到导向作用，让两个半体可以快速对齐拼合；铰接位的半圆工作面做了表面光洁度处理，降低转动过程中的摩擦阻力，长期反复转动演示也不会出现过度磨损导致配合间隙变大的问题。承力臂的握持区域做了内凹的弧面处理，拼合后可以直观展示零件的外形设计与人体工学适配思路，让学习者理解机械零件设计中功能与操作便利性的平衡逻辑。

这类结构件除了教学演示用途外，也可以作为小型工装的铰接保持部件使用，分体式的结构在后期维护时不需要完全拆卸整个铰接机构，就可以观察内部的磨损情况，快速判断故障点位，降低日常维护的拆解工作量。设计过程中充分考虑了3D打印的工艺特性，两个半体的结构都没有复杂的倒扣结构，打印时不需要添加过多支撑，拆分后的单件打印成型难度低，成型后仅需要简单去除支撑、打磨对接面就可以完成组装，非常适合教学场景下的快速制作与迭代修改。
