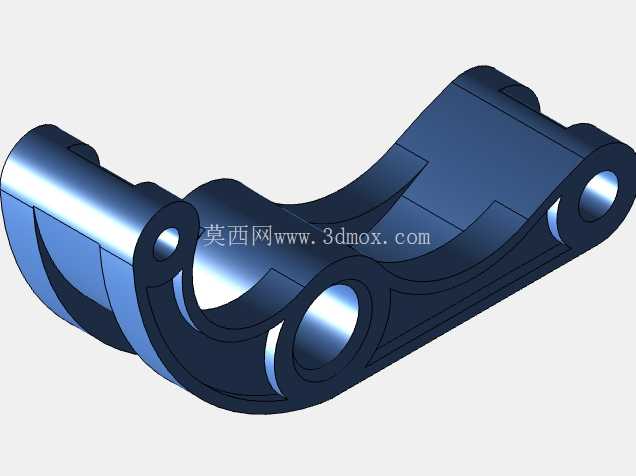

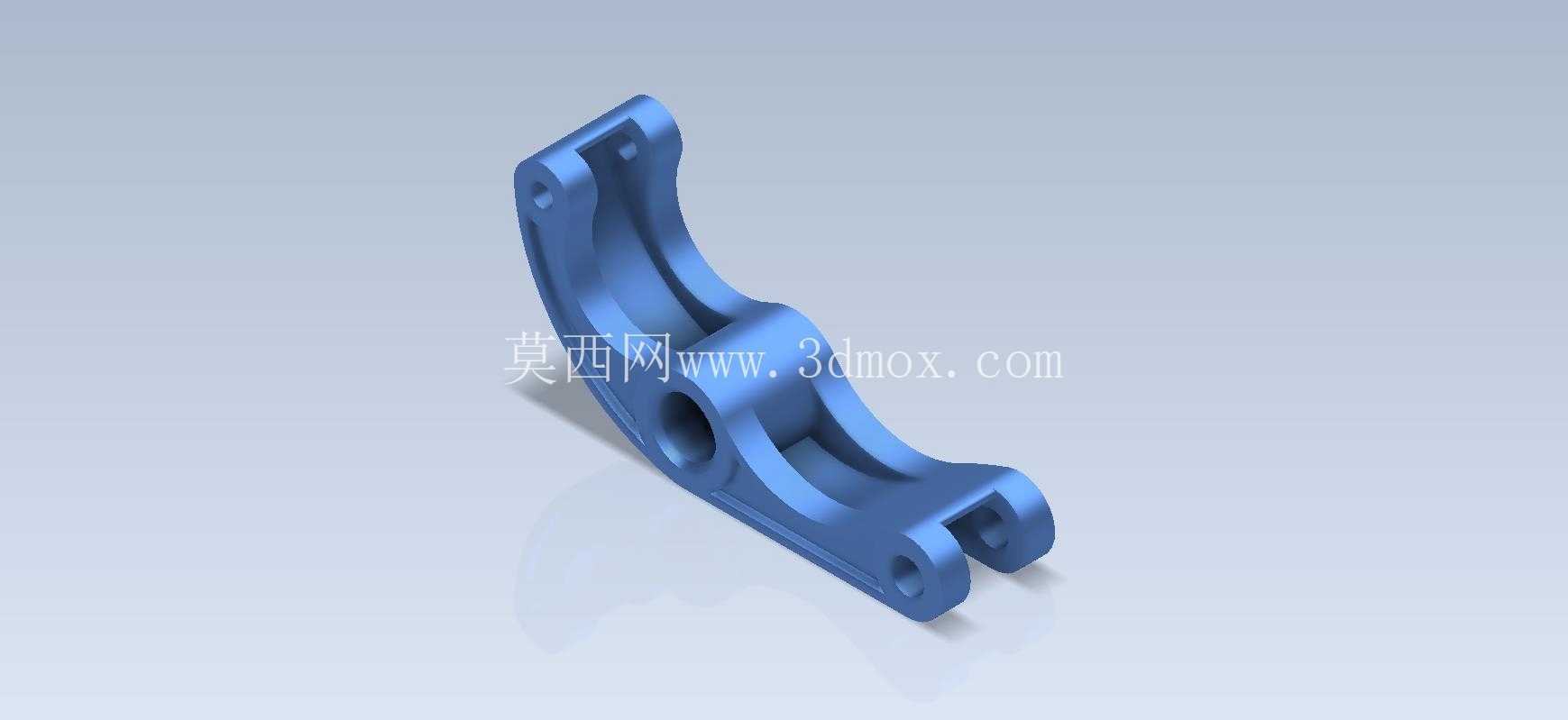

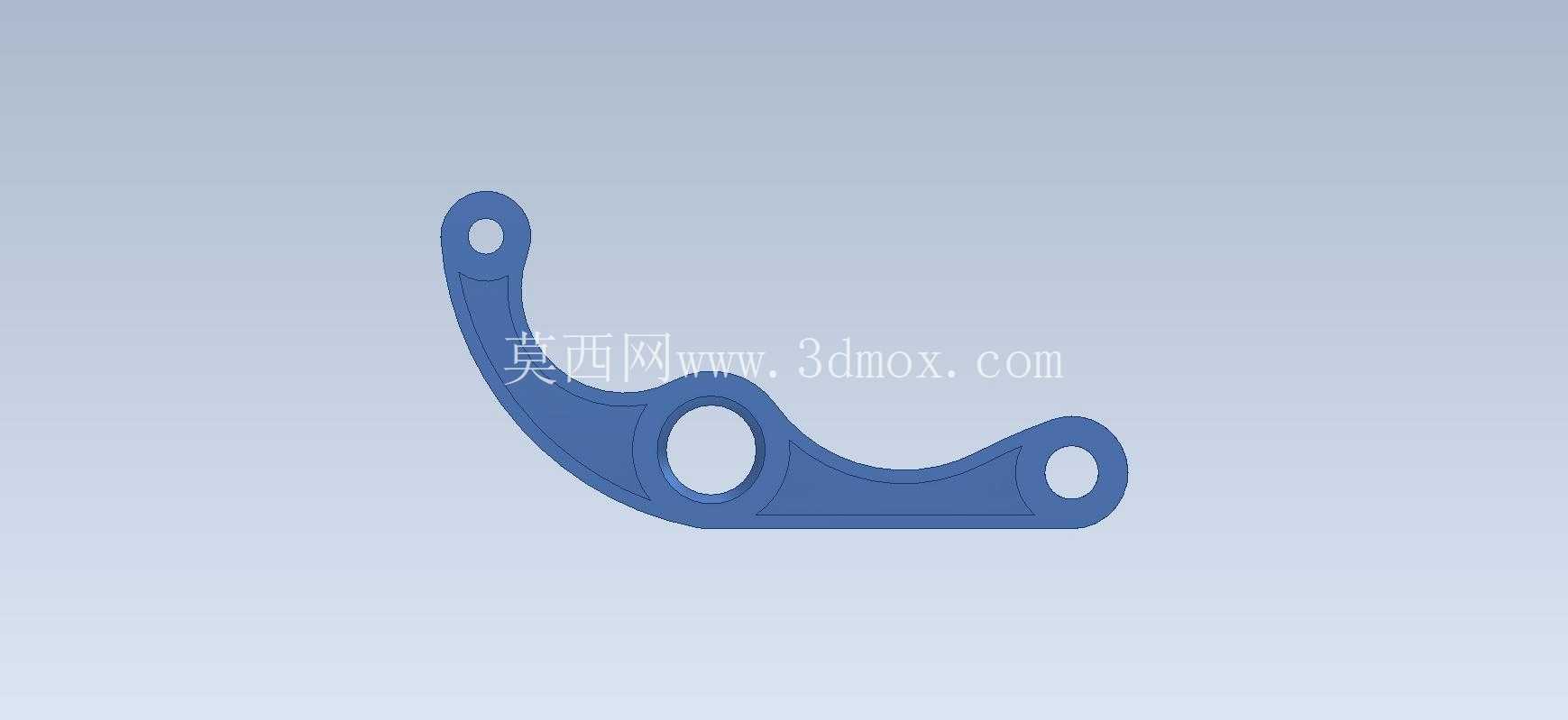

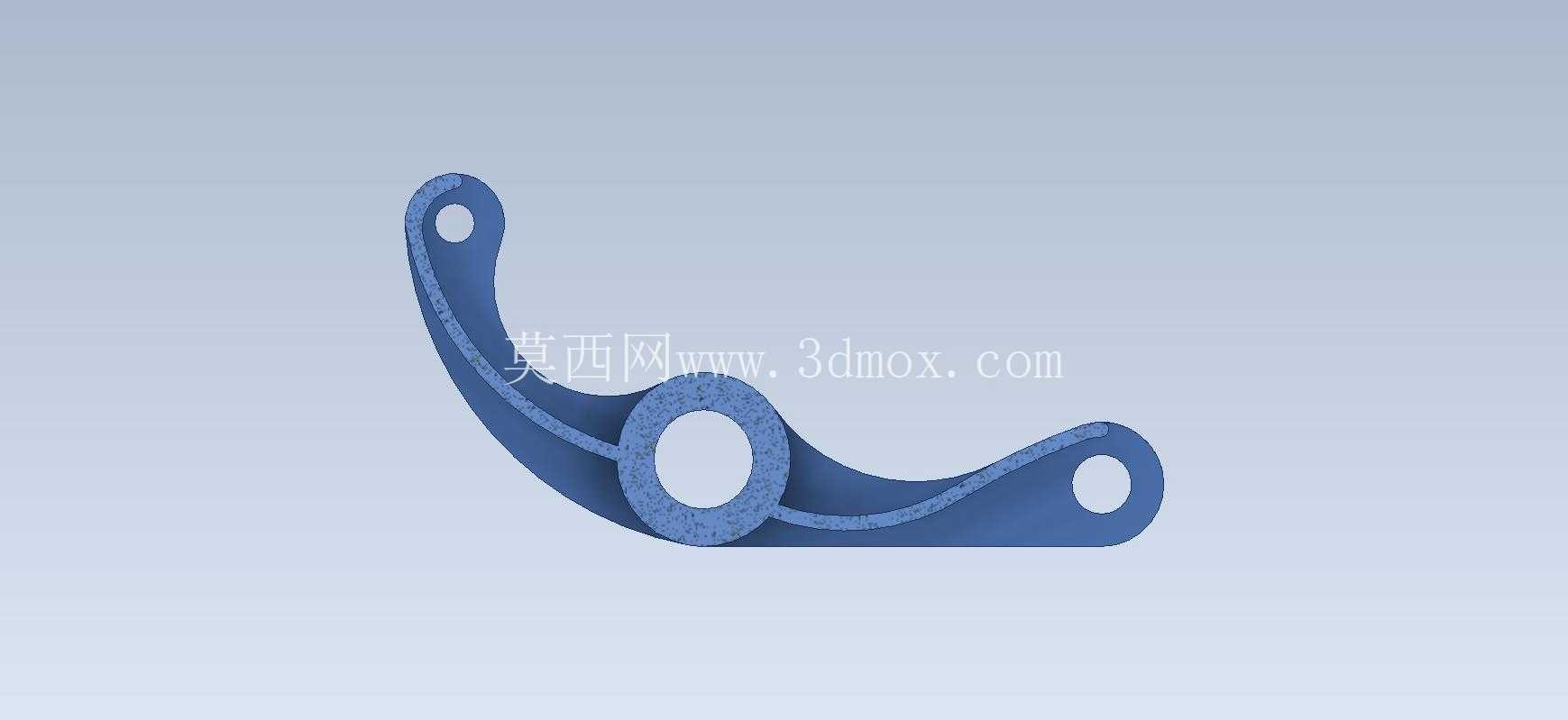

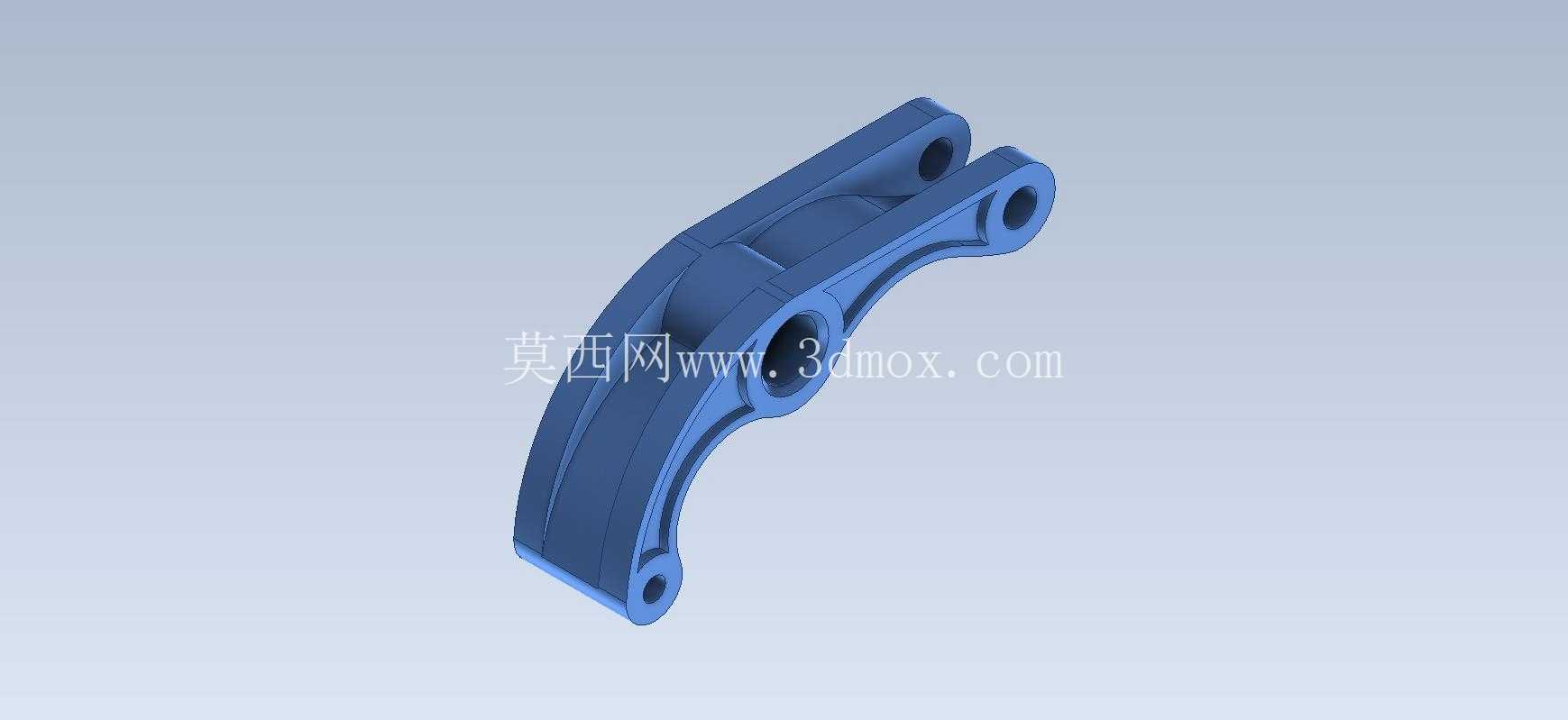

双叉耳铰接式机械连接支撑构件

这类双叉耳带中间轴孔的铰接支撑构件，在轻工自动化输送线、小型工程机械的连杆传动机构里十分常见，多数时候作为传动链路里的中间摇臂使用，一端通过销轴铰接在设备机架的固定座上，另一端通过叉耳结构连接执行端的连杆，中间的通孔用来穿装转轴或者配套轴套，把直线驱动的推力转化为指定角度的摆动输出，相比单耳铰接结构，双耳的设计能大幅降低销轴承受的单侧剪切力，在频繁往复摆动的工况下使用寿命能提升40%以上。

从结构设计逻辑来看，整个构件采用变截面弧形过渡的主体构型，没有突兀的直角转折，所有受力路径上的壁厚都做了等强度优化：靠近固定端铰接孔的位置壁厚最大，因为这个区域要承受整个摆臂传递的全部弯矩，往活动叉耳端延伸的过程中，壁厚随着受力力矩的减小逐步收窄，既不会出现应力集中导致的断裂隐患，也不会因为多余的材料堆砌增加构件整体重量，给驱动端增加不必要的负载。中间的轴孔设计为通孔结构，孔壁预留了足够的轴套压装余量，实际生产中可以根据工况需求压装铜套或者含油轴承，避免构件本体和转轴直接摩擦，后期维护只需要更换轴套就能恢复配合精度，不需要整体更换构件，能大幅降低设备的运维成本。

安装边界方面，固定端的单耳孔和活动端的双耳孔保持严格的平行度公差，三个铰接孔的中心距在建模时就做了尺寸链校验，实际装配时不会出现连杆卡滞、运动干涉的问题；构件的整体宽度控制在常规铰接座的安装尺寸范围内，不需要额外定制加宽的固定座就能直接适配市面上多数标准连杆组件，两端的叉耳开口尺寸也匹配标准销轴的直径公差，装配时不需要二次锉修孔位，能直接完成组装。

实际应用场景里，这类构件常出现在小型包装设备的抬升机构、农用机械的操纵连杆、自动化设备的挡料摆臂机构上，工作时承受的是周期性的交变载荷，所以建模过程中特意在所有孔位的边缘做了小圆角过渡，避免应力集中在孔口边缘产生疲劳裂纹；主体的弧形结构也不是单纯的造型设计，而是在运动仿真时反复调整轮廓，确保构件摆动到极限位置时，不会和周边的机架、驱动气缸等部件发生碰撞，哪怕是安装时存在小范围的位置偏差，弧形的外轮廓也能提供足够的避让空间，降低装配调试的难度。

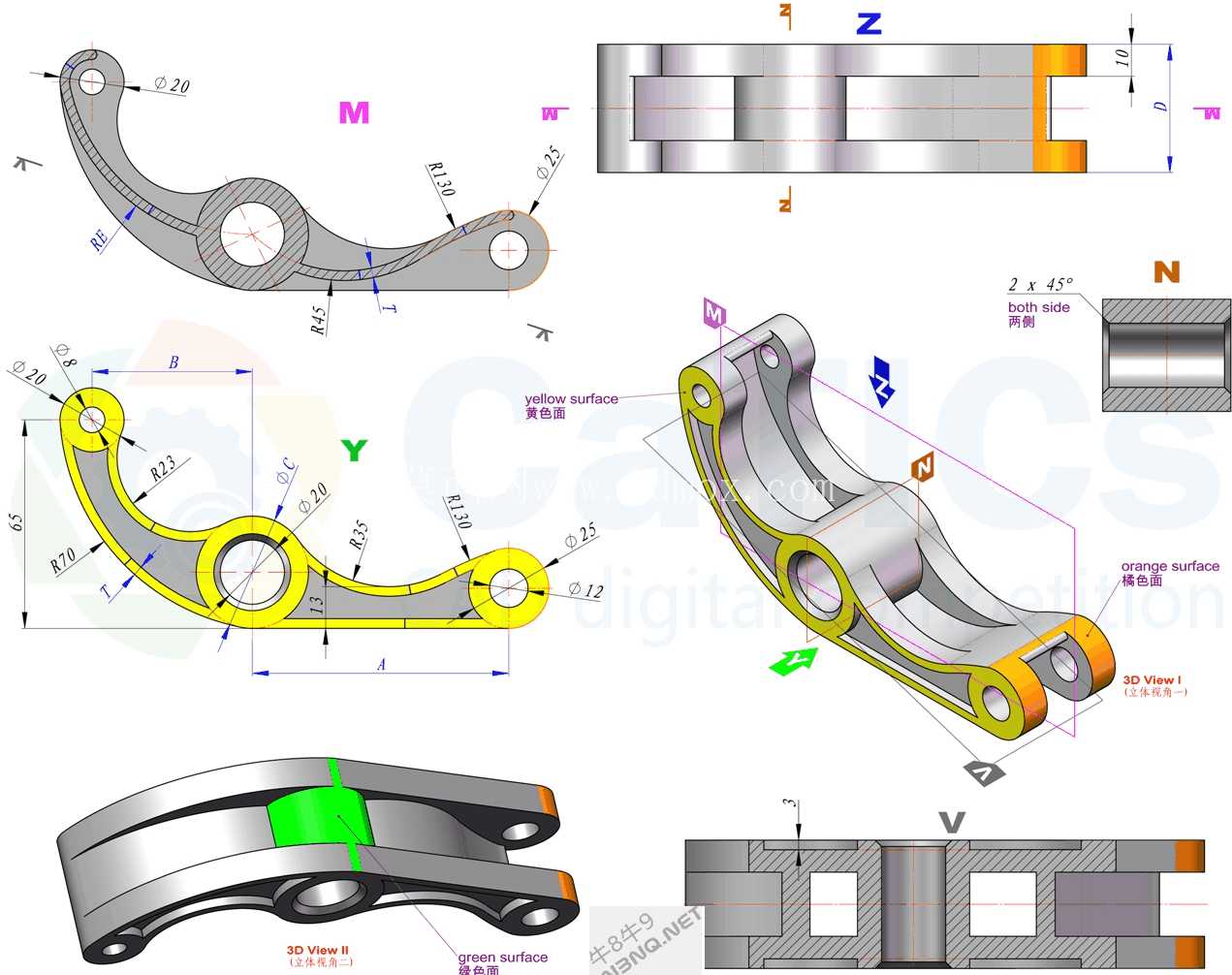

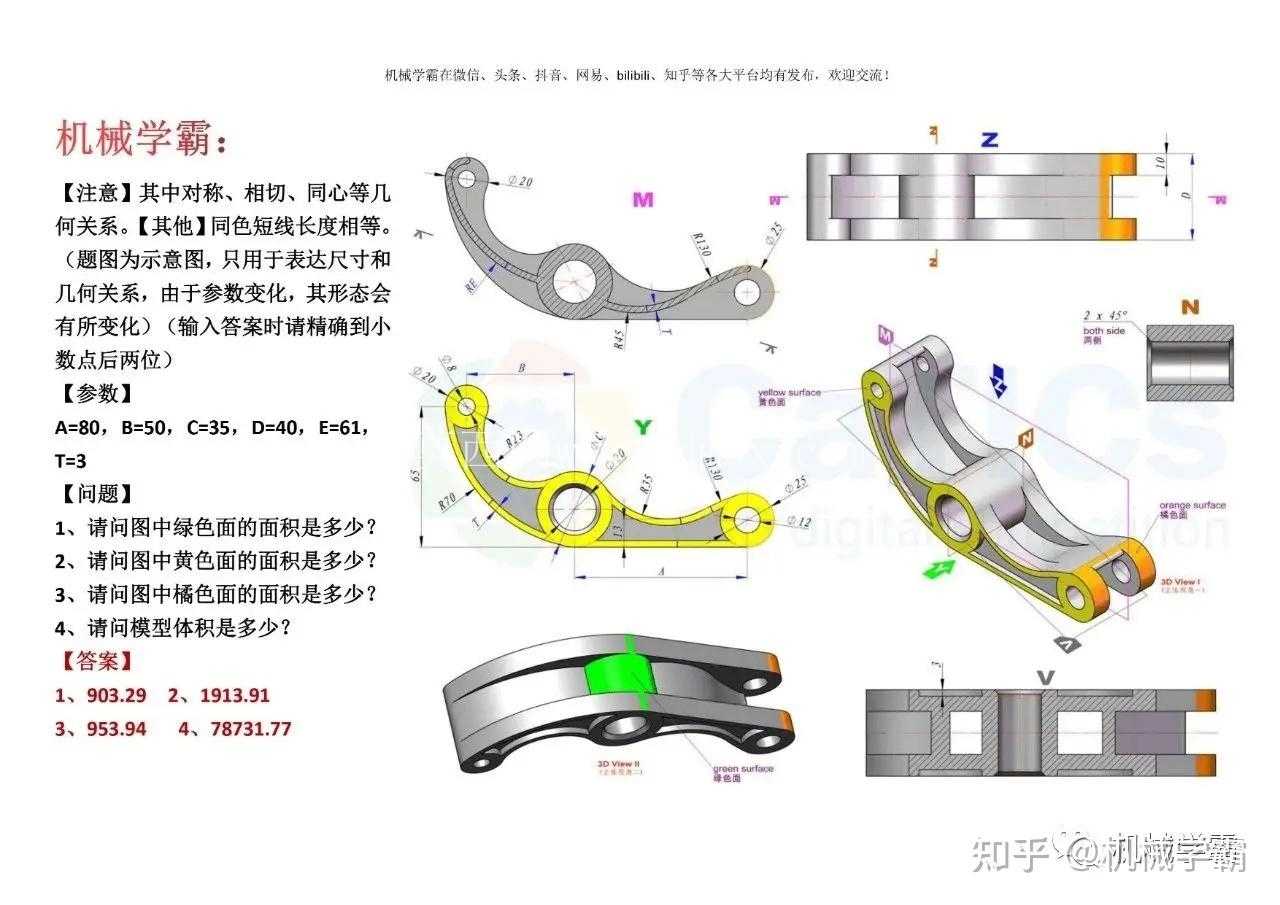

从建模练习的角度来说，这个构件涵盖了拉伸、切除、倒圆角、镜像等常用的三维建模命令，做建模练习的时候需要重点关注三个孔位的位置度约束，以及变截面壁厚的过渡处理，很多新手建模时容易把弧形主体的壁厚做的不均匀，导致后续做有限元受力分析时出现局部应力远超材料许用值的问题，实际生产中如果壁厚不均，注塑或者铸造成型时还会出现缩痕、变形等缺陷，所以建模时要全程校验各个截面的壁厚一致性，确保设计出来的构件既能满足受力要求，也能适配常规的加工工艺。
