自然循环式家用太阳能热水装置结构设计

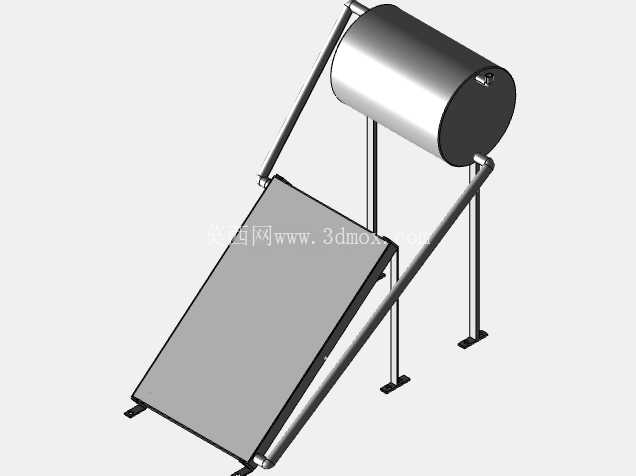

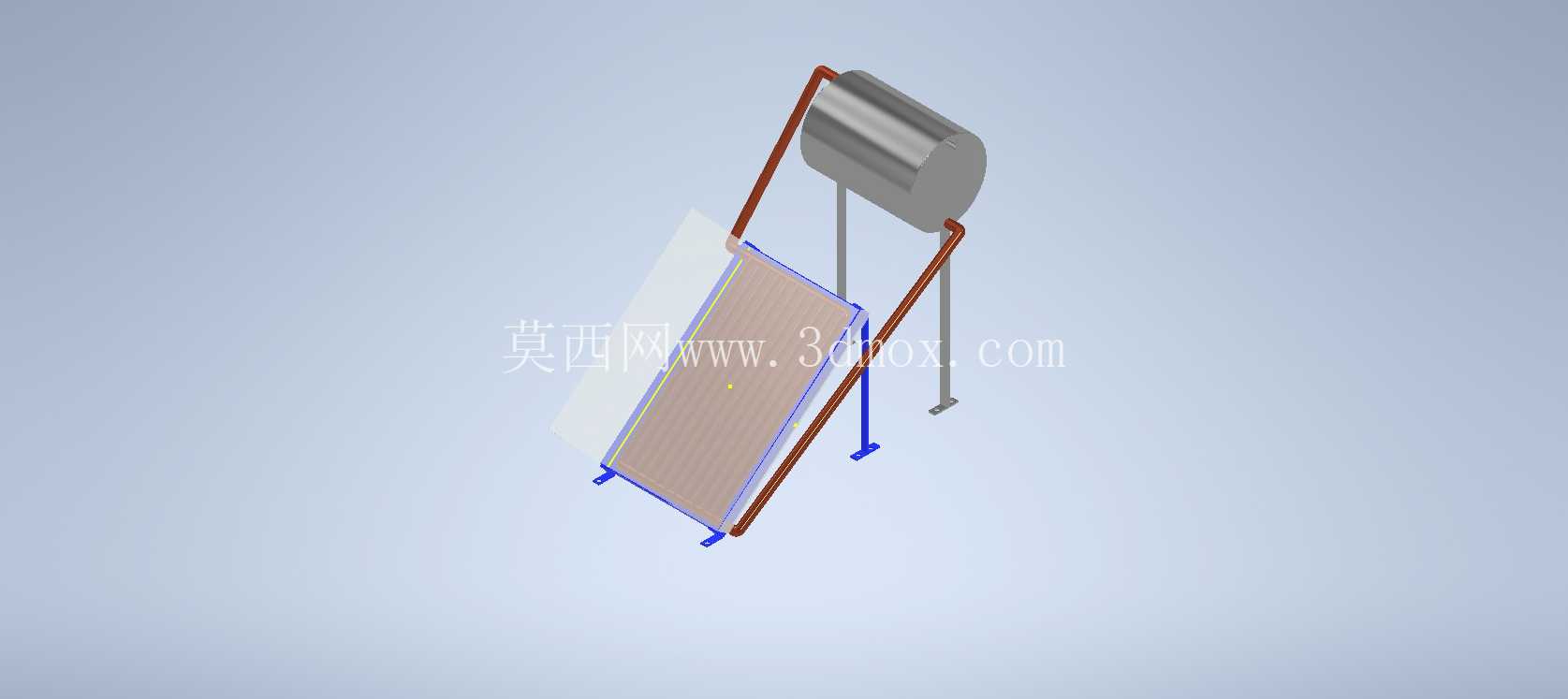

　　这套热虹吸式太阳能热水装置的三维结构，完整还原了无动力民用太阳能供热设备的核心组成，在民用住宅、乡村自建房、小型独栋建筑的生活热水供应场景中应用广泛，整套设备无需额外配置循环水泵，完全依靠流体受热后的密度差实现换热循环，后期运行无额外电耗，运维成本极低，是分布式太阳能热利用领域最普及的产品形态。从结构组成来看，整套装置分为倾斜布置的平板集热单元、高位卧式储热水箱、循环连接管路、安装支撑支架四个核心部分，集热板的倾斜角度设计参考了国内大部分纬度区域的太阳高度角，常规安装倾角控制在30度到45度区间，保证集热面在正午时段能够垂直于入射阳光，最大化接收太阳辐射能。集热板内部排布有平行的流道，表面覆盖高透光率的盖板，背部填充保温材料减少热量散失，流道两端分别通过上升管、下降管与高位储水箱连通，其中上升管从集热板顶端出水口连接至储水箱上部，下降管从储水箱底部连接至集热板底端进水口，形成闭合的循环回路。设计过程中需要重点控制储水箱与集热板的相对安装高度差，通常要求储水箱底部标高高于集热板顶部标高至少300mm，保证热虹吸作用能够形成足够的循环压头，避免循环停滞导致的集热板局部过热。

　　储水箱采用卧式圆柱形结构，外壳与内胆之间填充聚氨酯保温层，厚度通常在50mm以上，减少夜间储水的热量散失，水箱下部预留冷水补水接口，上部预留热水出水接口，补水接口设置在水箱底部低温区，避免冷水进入直接扰动上层高温热水，保证出水温度稳定。支撑支架采用型材焊接结构，分为集热板支撑段和水箱支撑段，支架底部设置安装固定孔，可通过膨胀螺栓固定在混凝土屋面，或者通过配重块固定在不上人屋面，避免大风天气下设备倾覆。循环管路的管径设计需要匹配循环流量，通常家用150L到200L容量的设备，循环管路采用DN20的铜管或者不锈钢管，管路外壁包裹保温棉，减少循环过程中的热量损耗，管路走向避免出现向上的U型弯，防止气堵阻断循环。

　　热虹吸循环的工作逻辑完全依托流体物理特性：集热板吸收太阳辐射后加热内部流道的水，水温升高后密度降低，顺着上升管向上流入储水箱上部，而储水箱底部温度更低、密度更大的冷水则顺着下降管流入集热板底部，持续被加热，整个循环过程无需外部动力驱动，只要有太阳辐射形成温差，循环就会持续进行，直到储水箱内的整体水温达到平衡。在结构建模过程中，需要重点校核各部件的安装干涉问题：集热板与支架的连接位置要预留安装调节余量，适配不同屋面的坡度；循环管路的弯折半径要符合管材的弯曲要求，避免弯折处流道截面变小增加循环阻力；储水箱的固定抱箍位置要避开管路接口，方便后期管路连接和维护。

　　从安装边界来看，单套180L容量的家用设备，集热板外形尺寸约为1.8m长、1m宽，储水箱直径约0.5m、长度约1.6m，整套设备在屋面安装时需要预留至少2.5m长、1.5m宽的安装空间，设备前后方向要避开建筑女儿墙、周边高大树木的阴影遮挡，保证全天日照时段集热面能够接收充足的太阳辐射。这类设备相比强制循环式太阳能热水系统，结构更简单，没有循环泵、控制器等电子部件，故障率极低，适合无专业运维人员的分散式住宅使用，建模过程中还原的管路连接逻辑、部件相对位置关系，能够为同类产品的结构优化、安装方案设计提供直观的三维参考，帮助设计人员快速校核安装空间、验证循环路径的合理性，减少现场安装时出现的管路错位、高度差不足导致的循环不畅问题。
