水斗式冲击水轮机转轮结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1198873
  • 水斗式冲击水轮机转轮结构设计

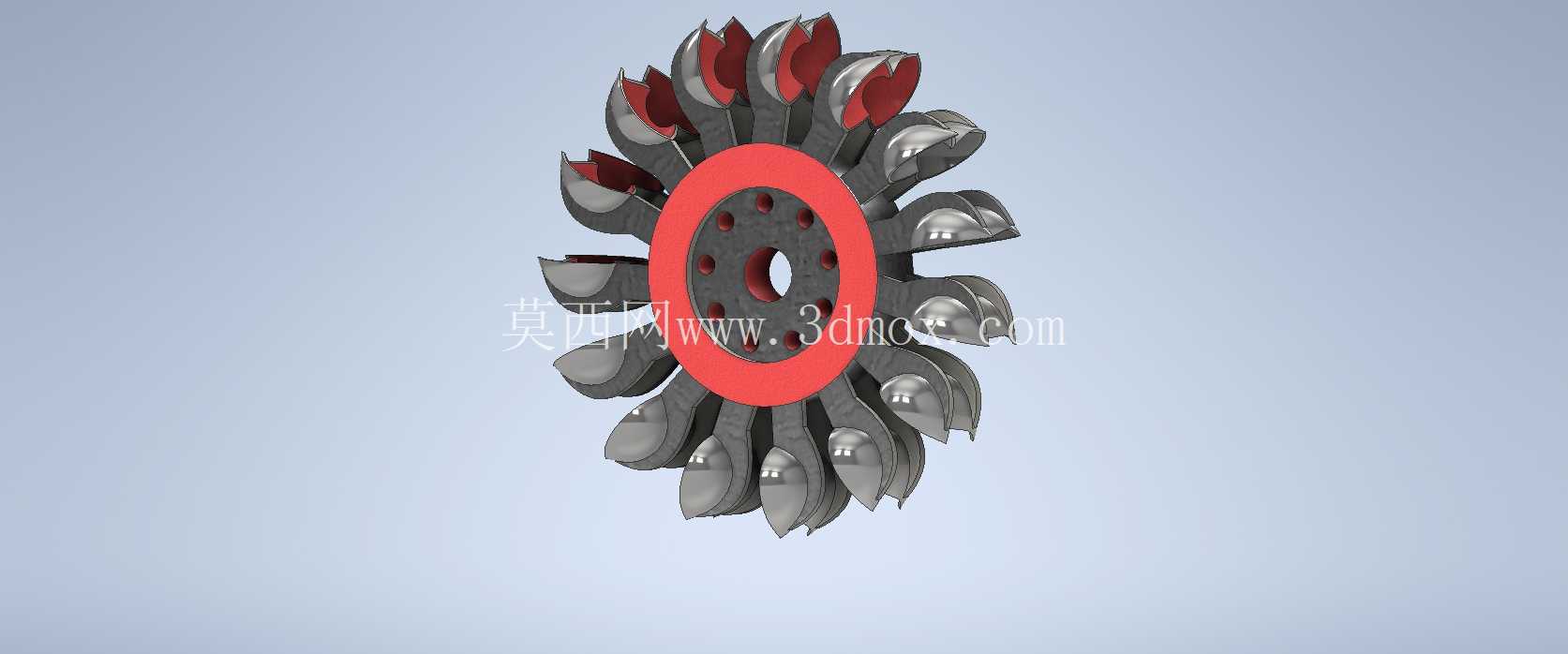

  在高水头小流量的水力发电站场景中,冲击式水轮机是核心的能量转换部件,区别于反击式水轮机依靠水流压差做功的逻辑,这类设备完全通过高速水流冲击转轮水斗完成动能到机械能的转换,尤其适配山区高落差、径流不稳定的水电开发场景,不少农村小型水电站、高水头引水式电站都会选用这类结构的转轮作为核心做功部件。这个模型还原的是水斗式冲击水轮机的转轮核心组件,整体为轮盘加周向均匀布置水斗的结构,中心设置带螺栓孔的安装法兰面,用于和主轴端面对接定位,法兰面上的通孔沿周向等距排布,匹配常规水轮机主轴的连接螺栓分布圆尺寸,安装时需要保证转轮端面与主轴轴线的垂直度,避免高速运转时出现动平衡超标引发的振动问题。

  轮盘外侧的水斗采用对称双凹腔结构设计,每个水斗的刃口都做了分水刃处理,当喷嘴射出的高速水柱冲击到水斗时,水流会被分水刃均匀拆分到两侧凹腔,顺着凹腔曲面转向近180度后排出,最大化将水流的动能传递给转轮,这种结构设计能让水流在冲击过程中减少飞溅损失,相比早期单水斗结构能量转换效率能提升10%以上。设计这类转轮时,首先要匹配电站的额定水头与流量参数,确定水斗的数量、单个水斗的开口宽度与凹腔曲率,水斗数量过多会增加轮盘的风阻损失,数量过少则会出现水流漏射,无法保证所有射流都作用在水斗上,常规中小型冲击式转轮的水斗数量在18到24个之间,周向排布的节距需要保证前一个水斗离开射流区前,后一个水斗已经进入接水位置,避免出现动力断档。

  安装边界上,转轮的中心孔直径需要和主轴轴径做过渡配合,配合公差通常选H7/k6,保证传递扭矩时不会出现相对滑移,轮盘的外径尺寸需要匹配机壳的内部安装空间,预留足够的安全间隙,避免运转时水斗和机壳内壁发生剐蹭,同时要考虑水斗根部的应力集中问题,每个水斗和轮盘连接的位置都做了圆弧过渡处理,避免长期受水流冲击出现疲劳裂纹。从实际运维角度看,这类转轮的水斗表面需要做耐磨处理,因为高速水流中往往裹挟着少量泥沙,长期冲击会在水斗凹腔表面磨出沟槽,降低能量转换效率,建模时还原的水斗曲面光滑度,也对应了实际加工中需要保证的表面粗糙度要求,减少水流在水斗表面的沿程阻力损失。

  不同于混流式、轴流式水轮机的全流道结构,冲击式水轮机的转轮在运转时大部分区域暴露在空气中,只有水斗经过射流区时才会接触水流,因此不需要考虑流道的充水密封问题,但对转轮的动平衡精度要求更高,建模时每个水斗的重量、曲面曲率都保持一致,就是为了从设计端减少动平衡校正的工作量,实际生产中完成加工后还需要对每个水斗做称重配重,将运转时的振动值控制在允许范围内。这类转轮的应用场景还延伸到部分小型水力储能试验台、水流能量回收装置中,部分高落差的输水管道末端也会加装小型冲击式转轮,回收余压能量用于辅助供电,不同场景下的转轮尺寸差异较大,小型试验用转轮直径可能仅几十毫米,而大型电站的冲击式转轮直径能达到数米,但核心的水斗曲面设计、轮盘连接逻辑是一致的,都是围绕最大化捕获水流动能、保证长期运转可靠性来展开设计。
