手持清洁设备外壳结构三维建模练习

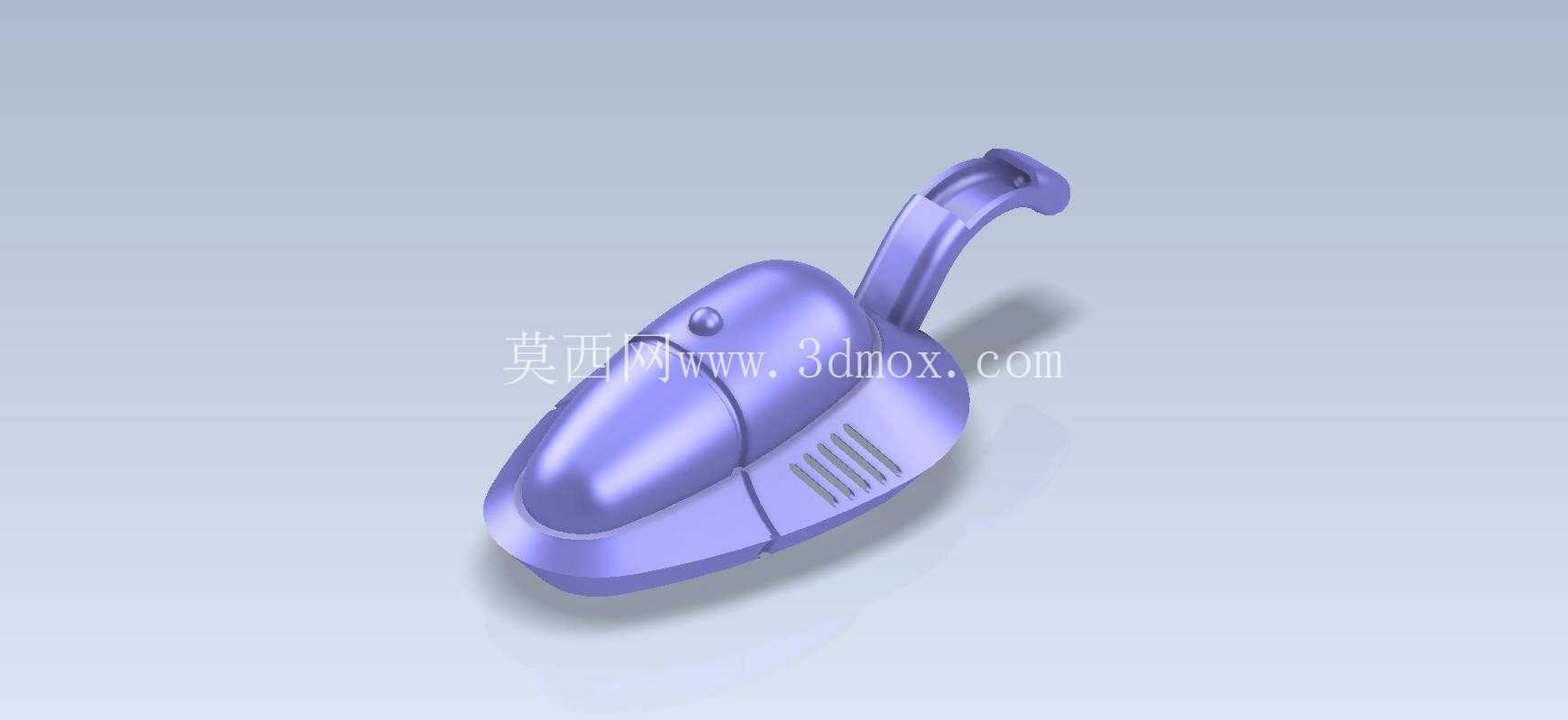

本次建模的手持清洁设备外壳，主要面向小型家用清洁器具的结构设计场景，这类部件是手持类清洁设备的核心承载结构，需要同时兼顾握持手感、内部元器件容纳空间、外观曲面流畅度以及装配公差匹配要求。从实际使用场景来看，这类手持清洁设备多用于桌面、布艺沙发、键盘缝隙等小范围区域的清洁作业，外壳作为直接与使用者手部接触的部件，其曲面弧度设计直接影响长时间握持的疲劳度，建模过程中需要重点把控握持区域的曲面过渡，避免出现尖锐棱角或者曲率突变的区域，防止使用过程中硌手或者应力集中导致的壳体开裂。

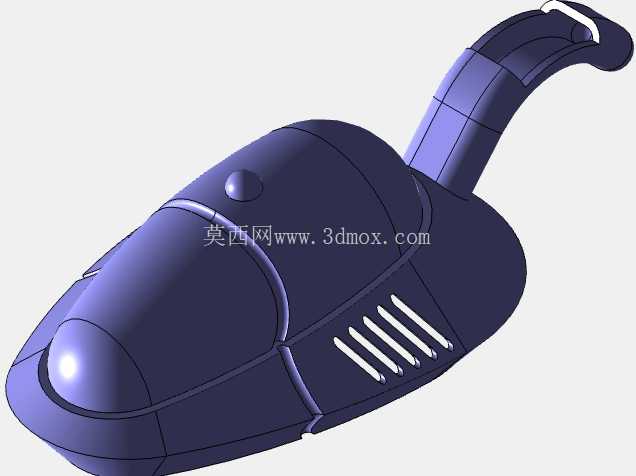

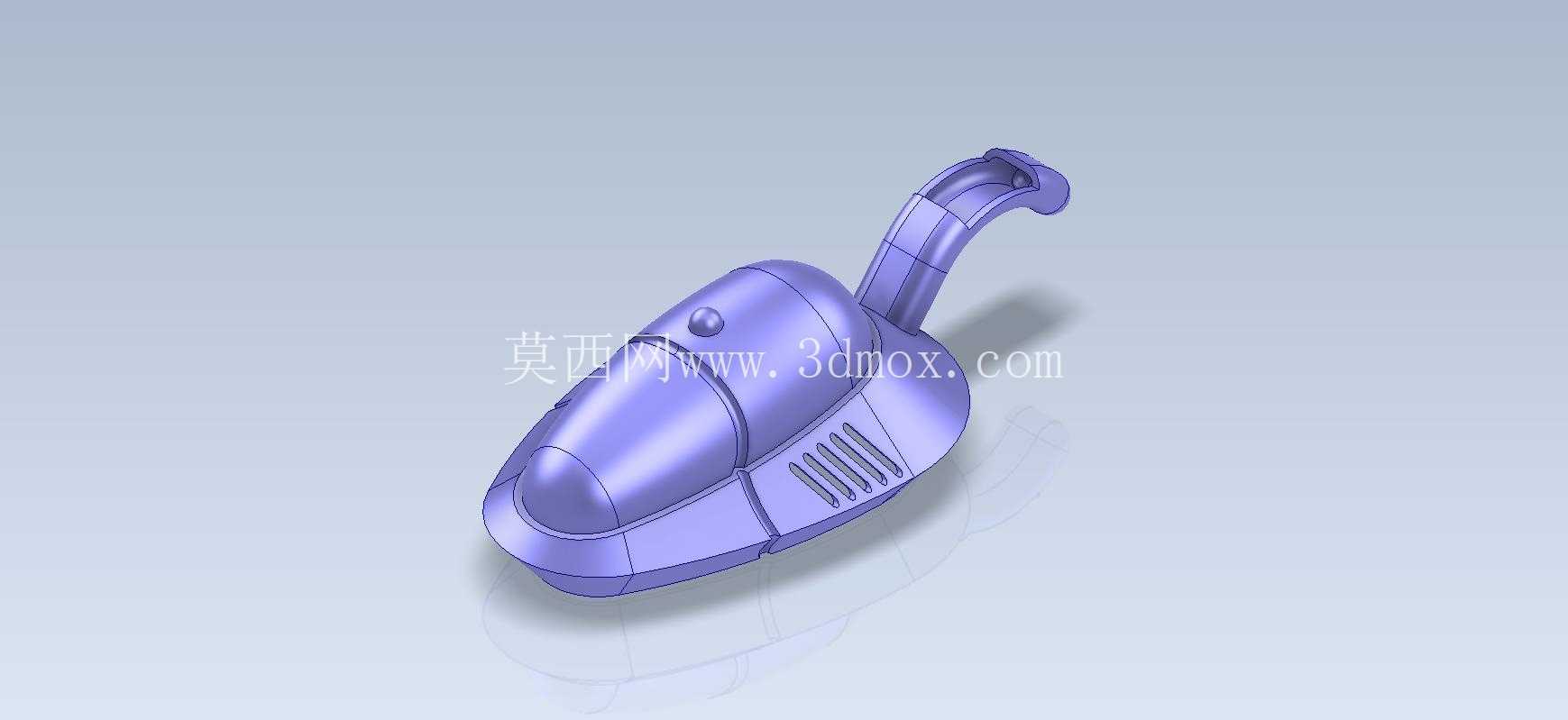

从功能特性角度分析，该外壳分为主体容纳腔与尾部挂置结构两个核心部分，主体容纳腔需要预留出电机、吸尘风道、电池仓的安装空间，建模时需要严格把控内部腔体的壁厚，常规手持类清洁设备的壳体壁厚控制在1.8-2.2mm区间，过薄会导致壳体强度不足，跌落时容易出现碎裂，过厚则会增加整体重量，不符合手持设备轻量化的设计要求。壳体表面的格栅结构是进风通道的防护结构，格栅的间距需要控制在3-5mm，既要保证进风流量满足吸尘功率要求，也要防止较大体积的杂物被吸入风道造成叶轮卡滞，建模时格栅的拔模角度需要设置为1.5°，方便后续注塑生产时的脱模作业，避免出现粘模导致的产品缺陷。

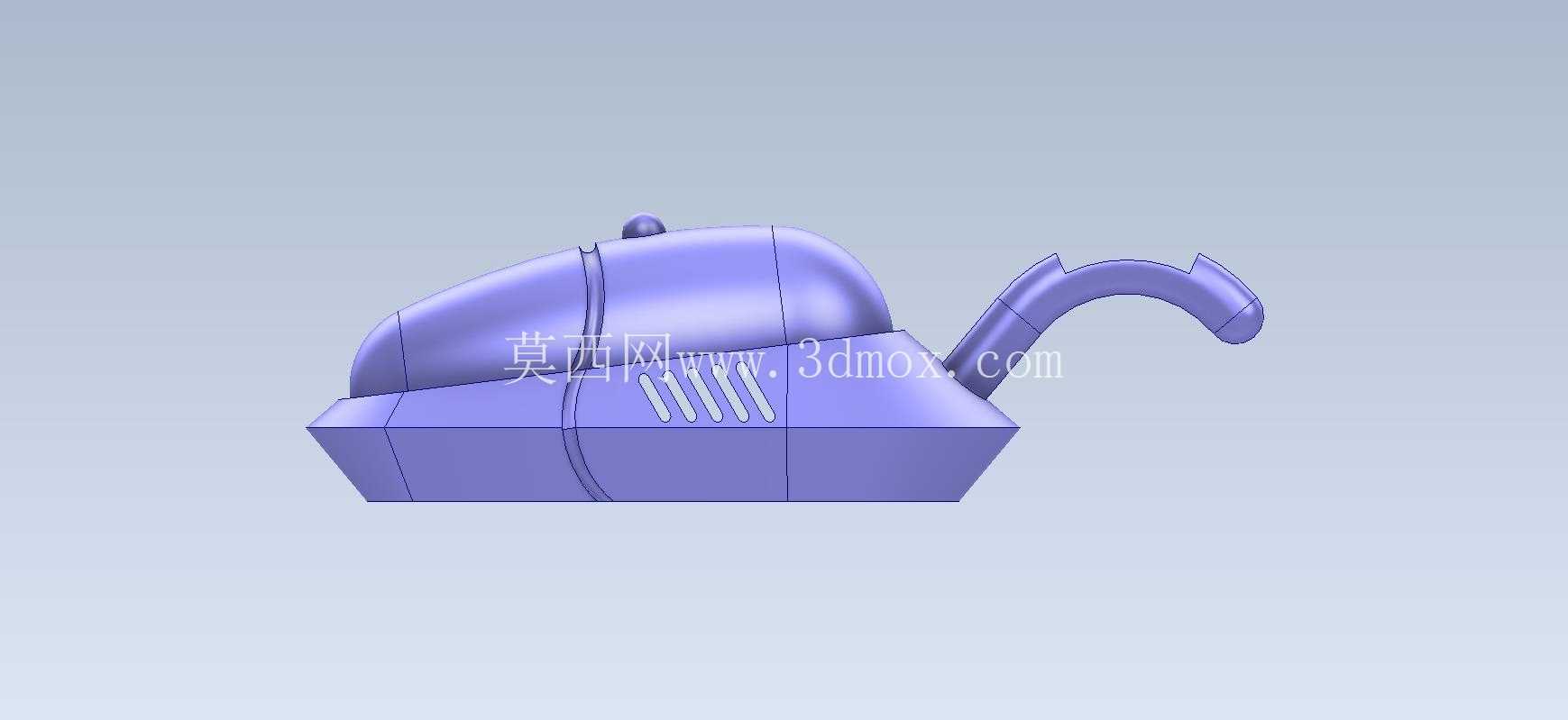

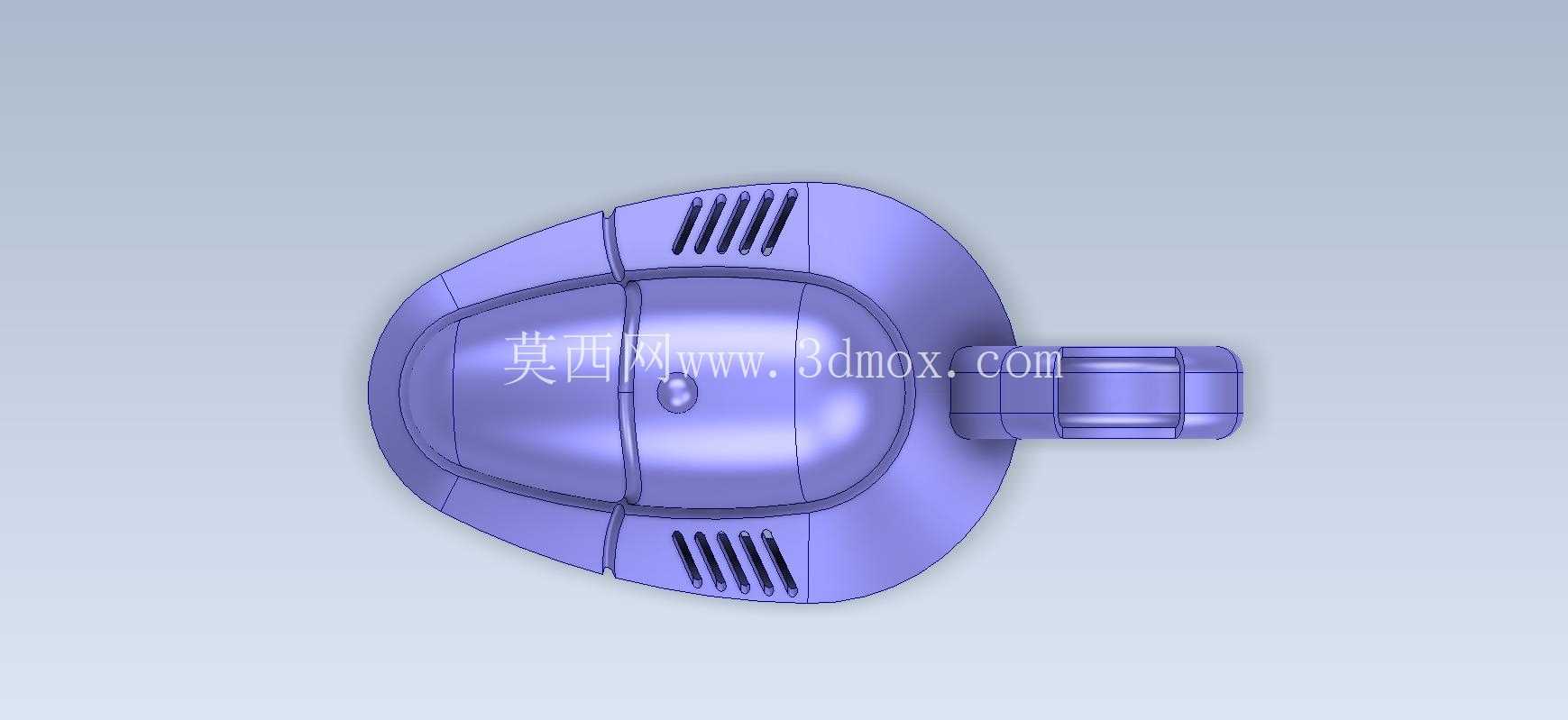

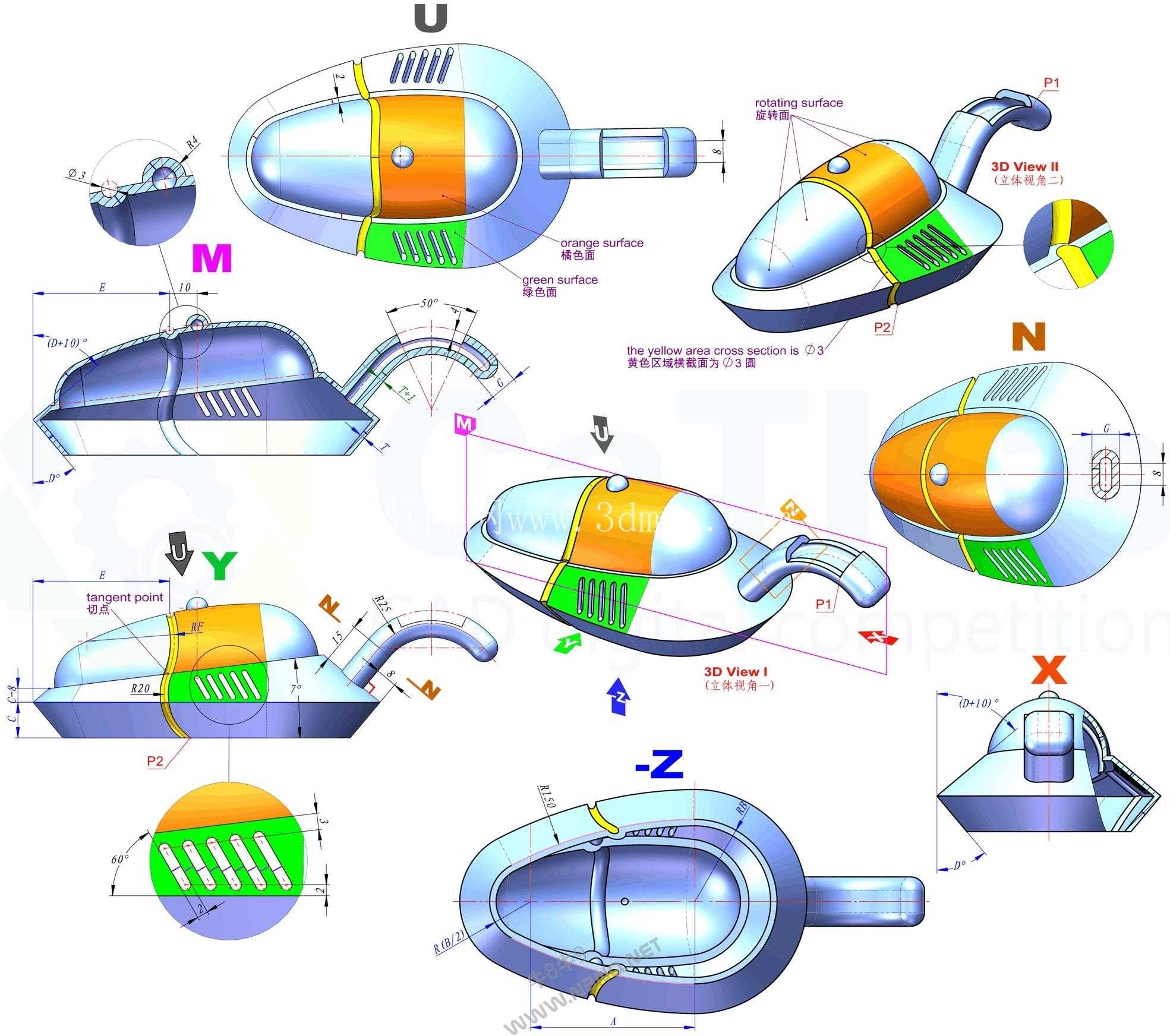

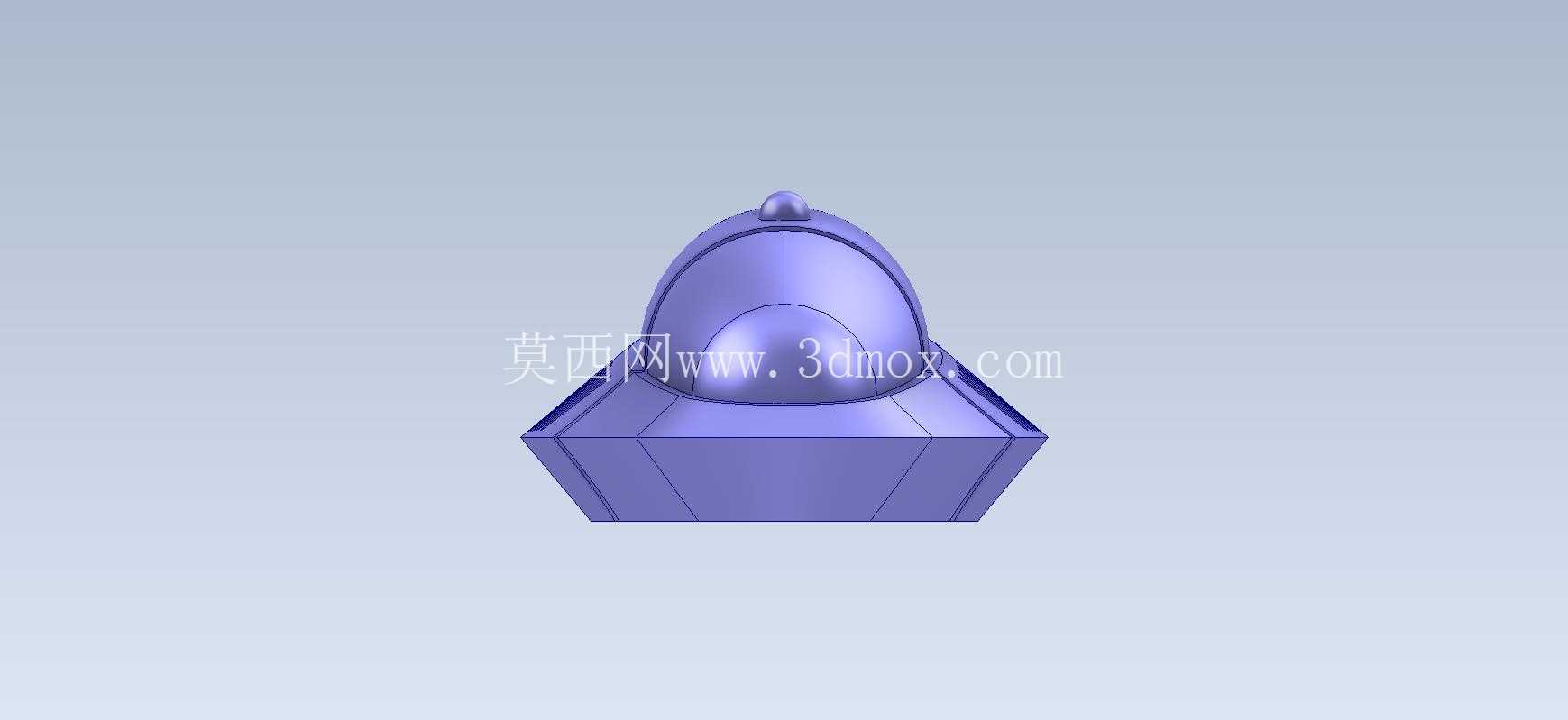

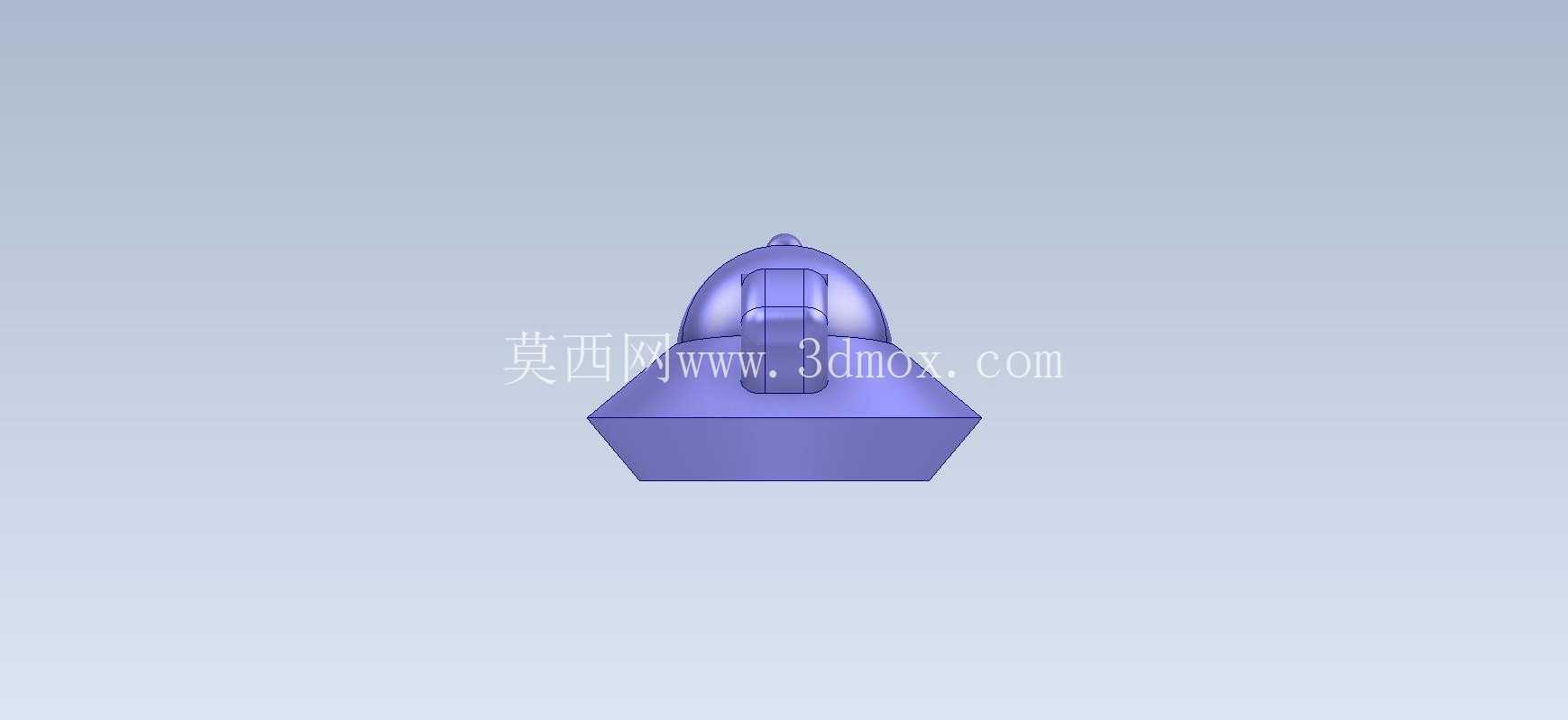

设计思路上，该练习模型采用自顶向下的建模逻辑，首先绘制整体的外形轮廓草图，确定主体部分的长宽高边界，主体部分的最大宽度控制在80mm，长度控制在160mm，这个尺寸范围刚好匹配成年人手掌的握持跨度，握持区域的截面采用椭圆轮廓，椭圆的长轴为60mm，短轴为40mm，贴合手掌自然弯曲时的贴合面。尾部的挂置结构采用向上弯曲的弧形设计，弯曲半径设置为25mm，既可以保证挂置时的结构强度，也不会因为突出结构过多导致收纳时占用额外空间，挂置结构的末端做了R5的圆角处理，避免刮伤墙面或者收纳架的表面。壳体上表面的圆形凸点是按键的安装位，凸台高度设置为2mm，直径12mm，与内部按键开关的安装尺寸匹配，凸台周边做R1的圆角过渡，避免按压时出现应力集中导致的凸台断裂。

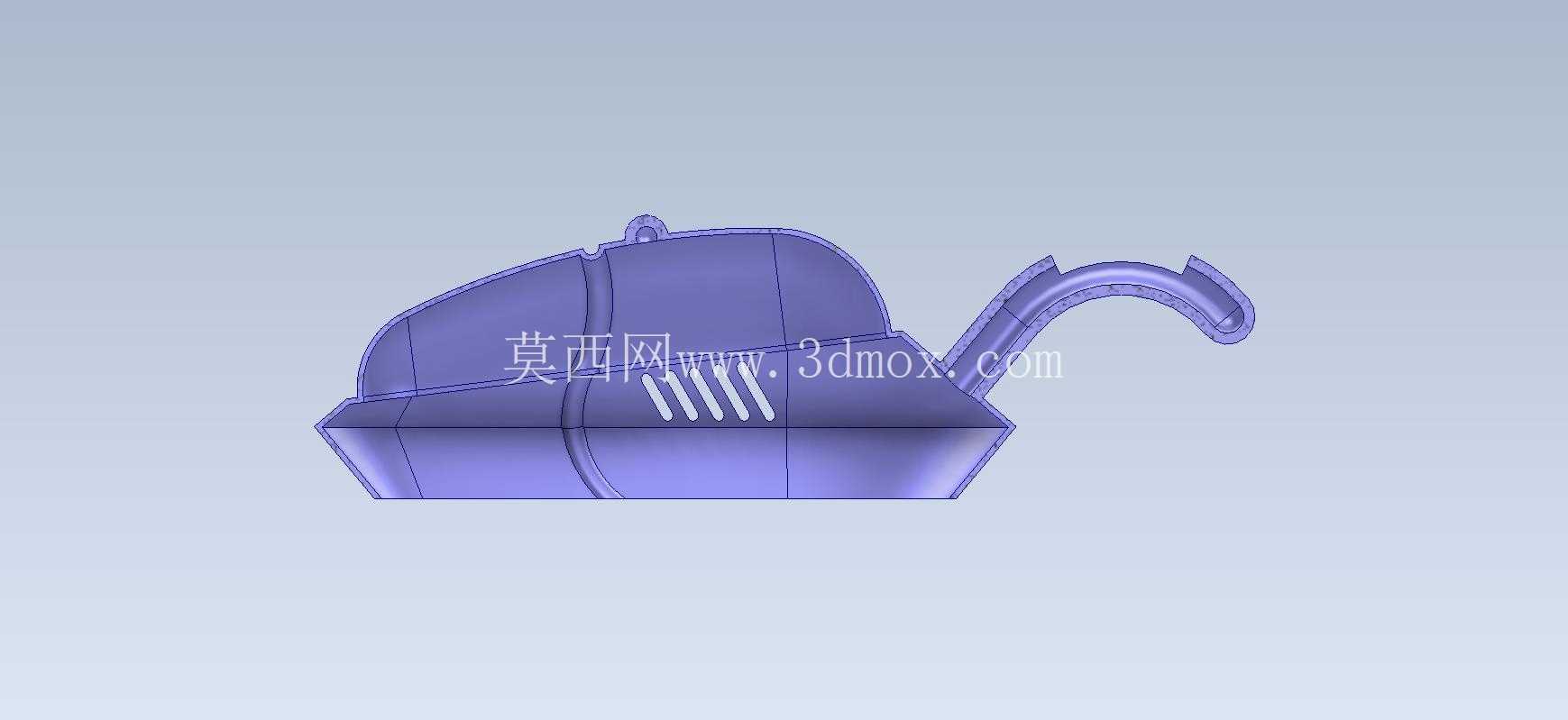

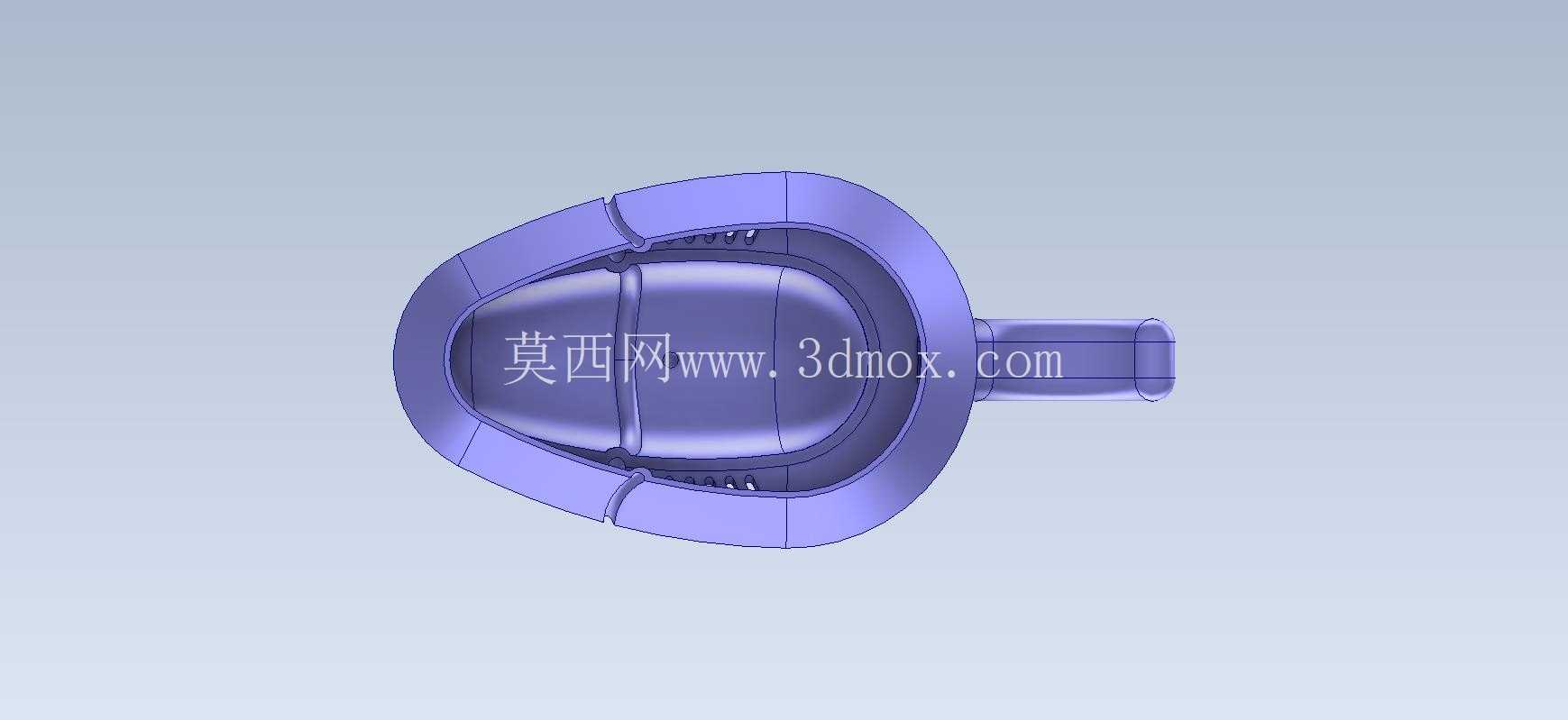

安装边界方面，该壳体采用上下扣合的装配方式，建模时需要在上下壳体的结合面预留0.15mm的装配间隙，同时在腔体内部设置均匀分布的卡扣安装位，卡扣的间距控制在30-40mm，保证扣合后壳体的结合面缝隙均匀，不会出现翘边或者松动的情况。内部的筋位设计需要沿着壳体的受力方向布置，筋位厚度设置为壁厚的0.6倍，也就是1.2mm左右，避免筋位过厚导致注塑时出现缩痕，影响外观面的平整性。风道区域的曲面需要做顺滑过渡，避免出现直角或者突变的截面，减少风阻带来的噪音与功率损耗，建模时需要对风道曲面做曲率分析，保证曲面的G2连续，让气流可以顺畅通过。

对于三维建模初学者来说，这个练习模型可以很好地训练曲面放样、拔模分析、装配间隙检查、筋位布置等基础建模技能，建模过程中需要不断切换实体与曲面建模命令，处理好不同特征之间的父子关系，避免后续修改特征时出现建模失败的情况。同时在建模完成后需要做壁厚分析，检查整个壳体的壁厚是否均匀，避免出现局部壁厚过厚或者过薄的区域，为后续的结构优化或者生产加工提供准确的三维数模依据。这类手持类设备的外壳建模，核心是平衡外观曲面的流畅性与内部结构的实用性，不能只追求外观的好看而忽略实际的装配与使用要求，每一个曲面的弧度、每一个特征的尺寸，都需要结合实际的使用场景与生产工艺要求来确定，这也是机械结构设计中需要始终遵循的核心原则。
