高精度霍尔电隔离电流传感器结构

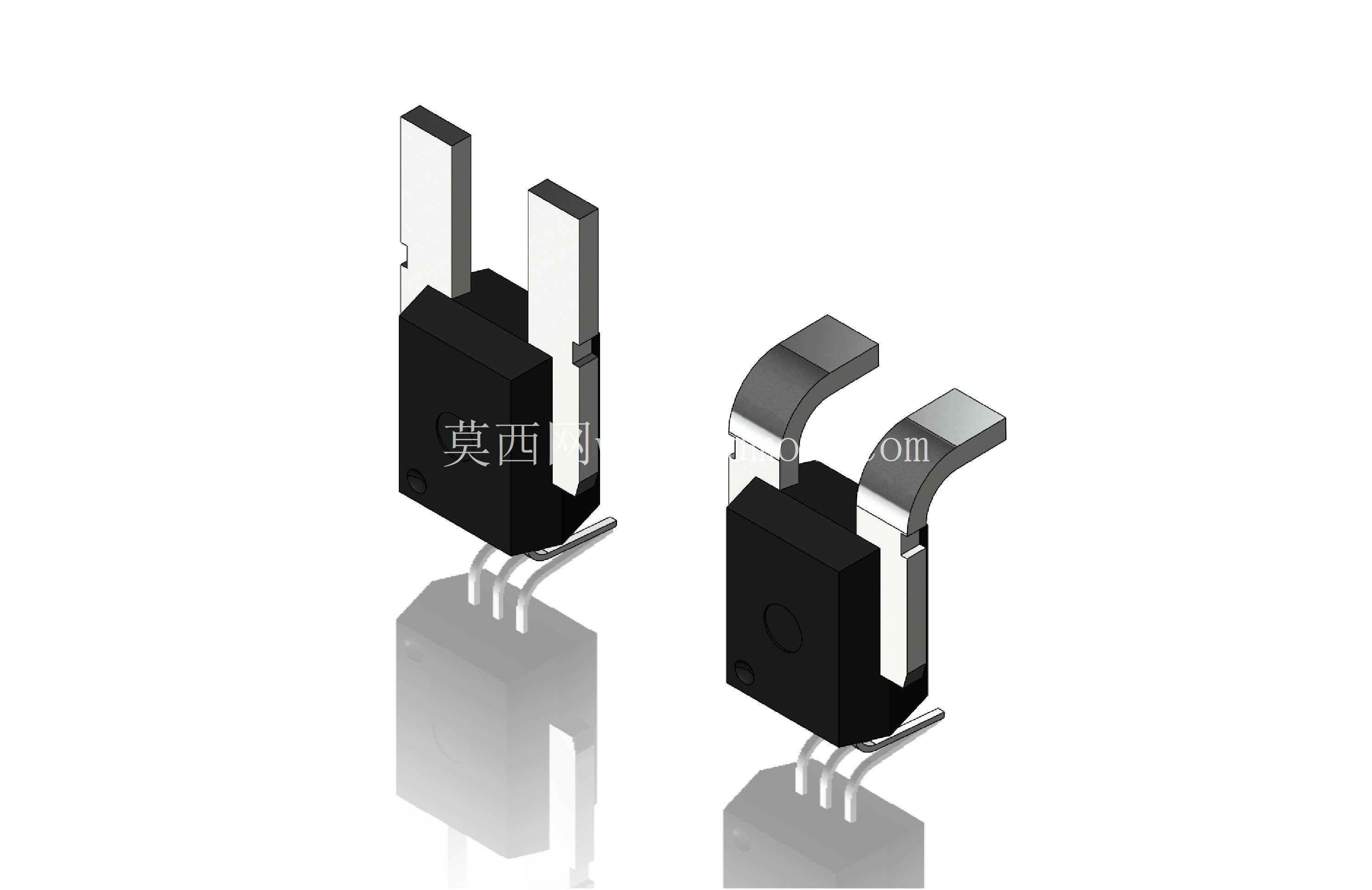

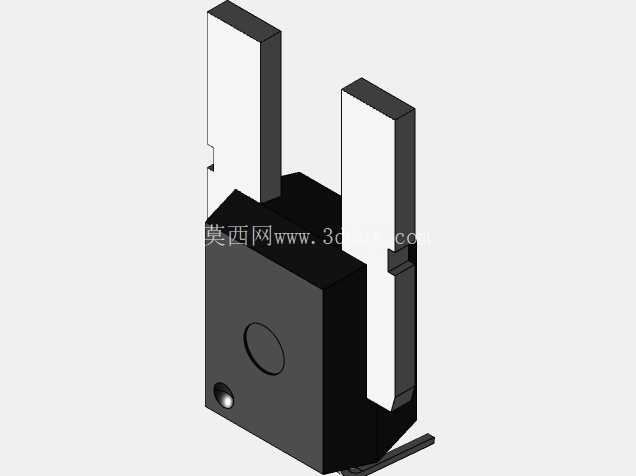

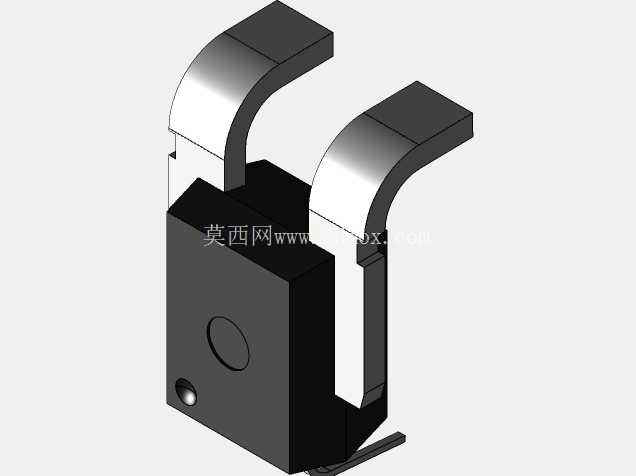

　　在工业变频驱动、新能源汽车电控系统、光伏逆变储能、大功率电源配电等场景中，电流采样的精度、响应速度与绝缘可靠性直接决定整套设备的运行安全与控制精度，这类开环霍尔电流传感器的三维结构建模，核心是还原器件在实际装配中的所有干涉边界与引脚配合关系，避免PCB布局、结构壳体设计阶段出现装配冲突。从功能实现逻辑来看，该类器件依托霍尔磁平衡原理实现原边电流与副边信号的完全电隔离，200kHz的带宽可以覆盖绝大多数工业变频、伺服驱动的电流采样频率需求，100μΩ的原边导体内阻可以最大限度降低大电流回路的导通损耗，支持50A到400A的宽量程电流检测，无需额外配置分流器即可完成交直流电流的非接触式测量，相比传统分流采样方案，不存在共模电压干扰问题，也无需额外设计隔离放大电路，能大幅简化高压大电流设备的采样链路设计。建模过程中首先要还原原边功率引脚的结构形态，两种不同弯折形态的引脚对应不同的安装场景：直插式引脚适合穿过铜排连接、大电流螺接固定的装配场景，弯脚形态则适合PCB板载焊接、空间紧凑的控制器内部安装，引脚的厚度、宽度按照额定400A电流的载流截面设计，建模时严格还原引脚的弯折角度、伸出长度与安装孔位尺寸，确保结构设计时预留的穿接空间、焊接焊盘尺寸完全匹配，不会出现引脚无法穿过壳体、焊盘对位偏差的问题。

　　器件本体的塑封外壳尺寸是结构布局的核心边界，建模时还原外壳的拔模斜度、表面定位凸点与底部引脚的排布间距，外壳侧面的圆形定位标记是安装对位的参考标识，对应PCB板上的丝印定位点，能帮助SMT贴片时快速识别器件方向，避免反向焊接导致的采样信号反向问题。底部的信号引脚采用标准间距直插设计，建模时还原引脚的直径、伸出长度与相邻引脚的中心距，匹配常规2.54mm间距的PCB焊盘设计，无需定制特殊焊盘即可完成焊接。

　　在实际设备选型装配中，这类传感器的安装需要注意原边导体的居中位置，建模时特意还原了原边引脚与霍尔磁芯的相对位置，结构设计时要避免周边的铁磁材料、大电流走线贴近传感器磁芯位置，防止外部磁场干扰采样精度；同时传感器本体与周边功率器件的安全绝缘距离需要按照高压应用的爬电要求预留，建模时还原了塑封外壳的绝缘厚度，能直接作为结构安全距离校核的参考依据。相比传统的闭环霍尔传感器，该系列器件的结构更紧凑，原边导体直接集成在器件内部，无需用户额外穿过磁芯，装配工序更简单，适合大批量自动化生产的控制器产品使用，建模时还原了两种不同引脚形态的结构差异，方便设计人员根据自身设备的安装空间、走线方式选择对应型号，直接导入装配体完成干涉检查，省去手动测绘器件尺寸的环节。

　　在新能源汽车的电机控制器、OBC车载充电机、PDU配电单元中，这类传感器需要承受振动、温度交变的使用环境，建模时还原了器件本体的重量分布与引脚的受力结构，方便设计人员评估引脚焊接后的结构强度，必要时可以在传感器本体位置增加点胶固定结构，避免长期振动导致引脚开焊。在光伏逆变器的汇流检测、工业变频器的输出电流采样场景中，传感器的安装方向需要与走线方向匹配，建模时还原的引脚方向标识可以帮助设计人员快速调整器件摆放角度，确保原边电流方向与传感器采样方向一致，避免采样信号反向导致的控制逻辑错误。整个模型的结构细节完全按照器件实际量产形态还原，包括塑封外壳的分型线、引脚的倒角、表面标识的位置都做了对应呈现，既可以用于结构设计阶段的装配校核，也可以用于设备的数字孪生建模、教学演示场景，帮助工程人员直观理解霍尔电流传感器的结构组成与安装要点。
