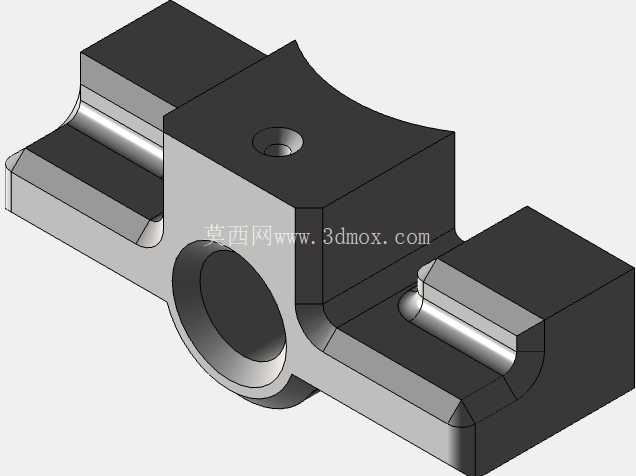

带侧向定位槽的轴孔连接支座结构

　　这类带侧向定位槽的轴孔连接支座，在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛，核心作用是为穿装的光轴提供径向支撑，同时通过两侧的定位槽完成自身在安装基板上的位置锁止，避免设备运行过程中支座受轴向载荷窜动、受径向载荷偏转。从结构功能上看，中间的贯通轴孔是核心承载位，孔壁的加工精度直接决定了穿装光轴的同轴度误差，日常设计时通常会根据光轴的配合等级选择H7或者H8的公差带，要是用在有往复滑动的导向场景，还会在孔壁预留油槽或者加装自润滑衬套的安装位，降低轴孔配合面的磨损速率。

　　支座顶部的螺纹孔是锁紧定位结构，当光轴穿入轴孔调整到指定轴向位置后，拧入紧定螺钉就能完成光轴与支座的相对固定，防止光轴在负载作用下出现轴向滑移，这个螺纹孔的位置通常会设置在轴孔的正上方中心处，保证紧定螺钉的压紧力垂直作用在光轴表面，避免偏载导致的光轴弯曲或者锁紧失效。两侧的凸台结构是安装定位的核心边界，每个凸台上都加工有半开放的定位槽，这种槽型设计相比封闭的螺栓过孔，安装调整的灵活性要高很多——现场装配时不需要把固定螺栓完全拧出，只需要拧松到足够间隙，就能顺着槽口调整支座的安装位置，调整到位后再拧紧螺栓完成固定，对于需要频繁调整工位间距的输送线导轨、工装定位挡边来说，这种结构能大幅缩短现场调试的时间。

　　从设计思路层面拆解这个零件，首先要明确核心的承载边界：轴孔的直径由穿装光轴的直径决定，而支座的整体宽度、凸台的厚度则要根据实际承受的径向载荷计算，要是用在有冲击载荷的工位，凸台与主体连接的位置还要做圆角过渡，避免应力集中导致的根部断裂。两侧定位槽的宽度要比配套的安装螺栓直径大0.5到1毫米，既保证调整时有足够的窜动余量，又不会因为间隙过大导致锁紧后支座出现偏转；槽口的开放端要做倒角处理，方便装配时螺栓顺利滑入槽内，不需要反复对齐孔位。中间轴孔的两端都做了倒角，一方面是去除机加工产生的锐边毛刺，避免装配时刮伤光轴表面，另一方面也能引导光轴顺利穿入孔内，降低装配对位的难度。安装尺寸方面，这类支座的底部安装面是整个零件的定位基准，加工时必须保证平面度要求，否则锁紧安装螺栓后会导致支座主体变形，进而影响中间轴孔的圆度，造成光轴穿装卡顿、滑动阻力过大的问题。两个侧向定位槽的中心距要和安装基板上的T型槽或者螺栓孔间距匹配，通常会按照常用的工业铝型材槽间距做标准化设计，比如适配40系列铝型材的支座，槽中心距会设置为40毫米，方便直接在铝型材工作台上安装固定。

　　轴孔中心到底部安装面的高度是关键的安装尺寸，这个尺寸直接决定了穿装光轴的中心高，设计时要和整套机构的其他零件高度匹配，避免出现轴系不同心的问题；顶部螺纹孔的深度要保证拧入紧定螺钉后，螺钉端部能压紧到光轴表面，同时又不会因为螺纹孔过深钻穿轴孔壁，影响轴孔的结构强度。在实际建模过程中，这类零件要优先以底部安装面为基准绘制草图，先拉伸出主体的基本轮廓，再切除出中间的贯通轴孔，之后绘制两侧凸台的定位槽，最后添加顶部的螺纹孔和各个位置的倒角、圆角特征，建模时要注意特征的先后顺序，避免出现特征生成失败或者壁厚不均的问题——比如两侧凸台和主体连接的位置，要保证壁厚均匀，不要出现局部过薄的区域，否则不管是采用机加工还是压铸成型的工艺，都容易出现强度不足或者成型缺陷。这类支座在实际使用中，通常会成对布置在光轴的两端，共同为光轴提供两点支撑，两个支座的轴孔同轴度要控制在允许范围内，否则会导致光轴安装后出现别劲的问题，轻则增大滑动阻力，重则会导致光轴弯曲变形、驱动负载增大。如果是用在旋转轴的支撑场景，还可以在中间轴孔内加装滚动轴承，这时候轴孔的公差就要适配轴承外圈的配合要求，通常采用Js7的公差带，既保证轴承外圈能顺利压入，又不会因为配合过松导致轴承外圈跑圈。
