铰接式立式支撑调节支座结构设计

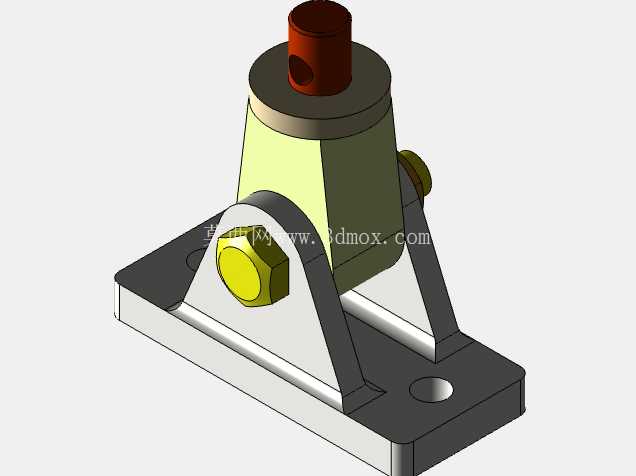

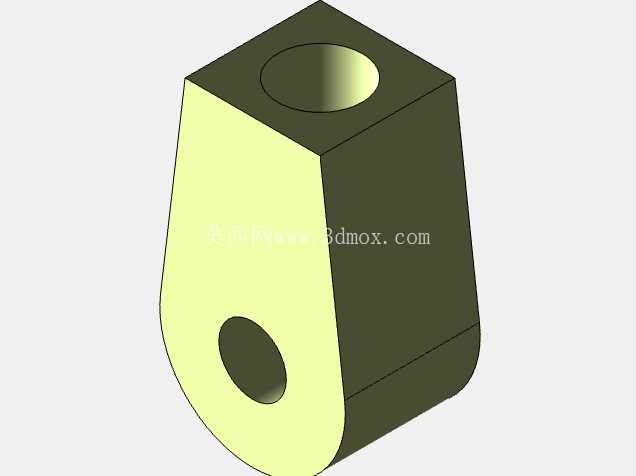

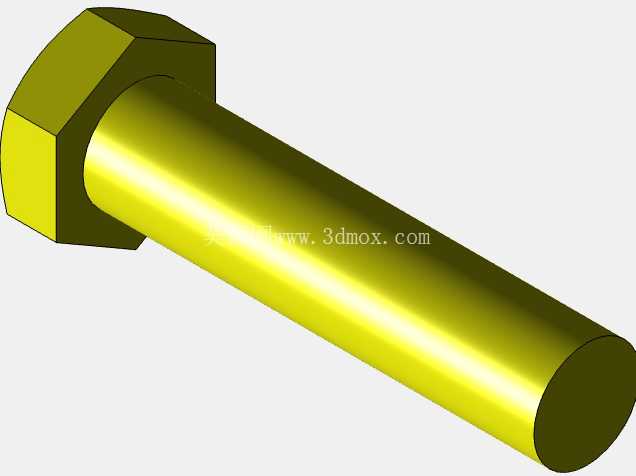

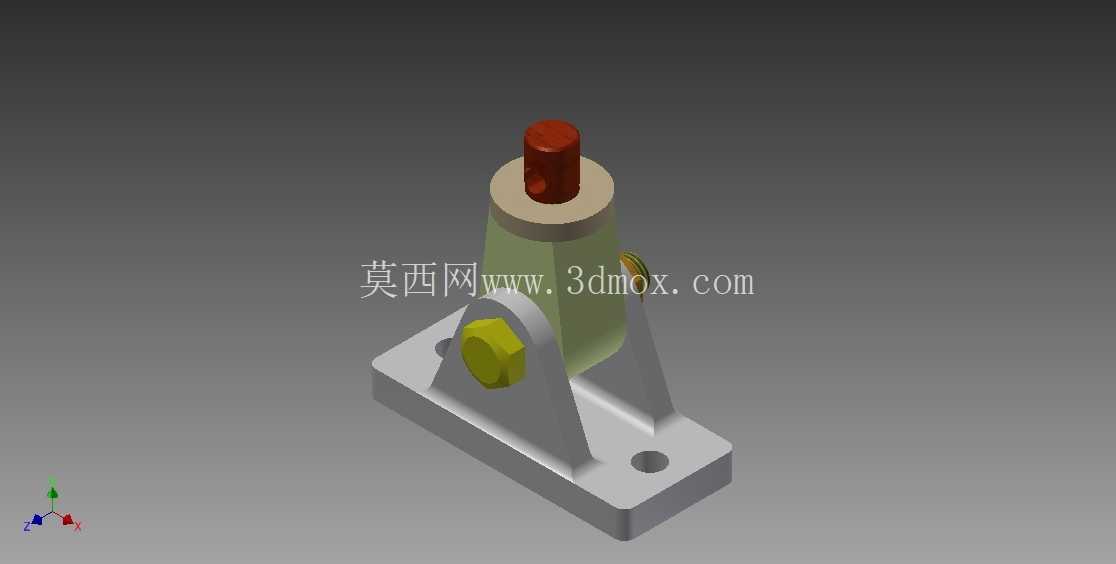

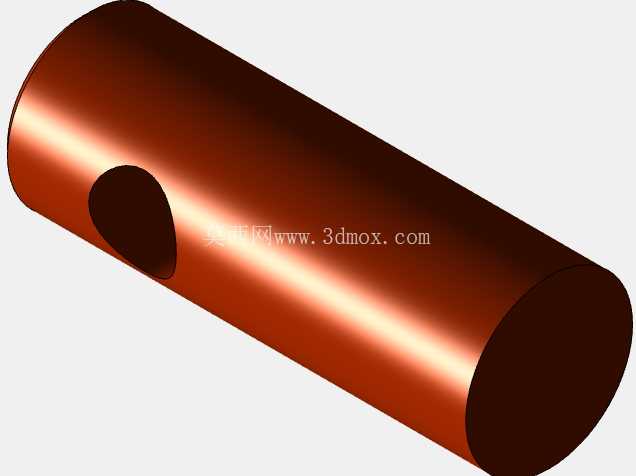

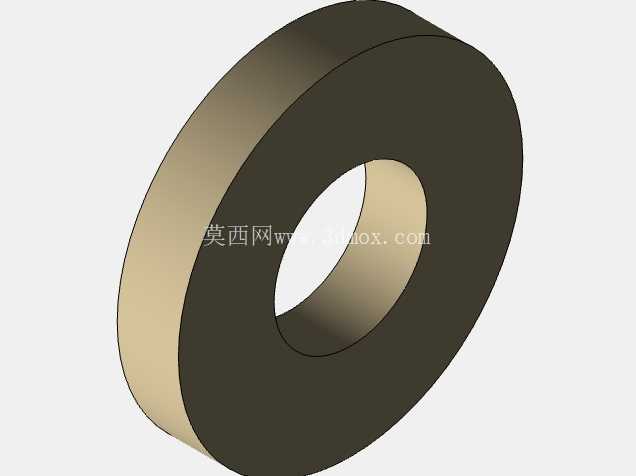

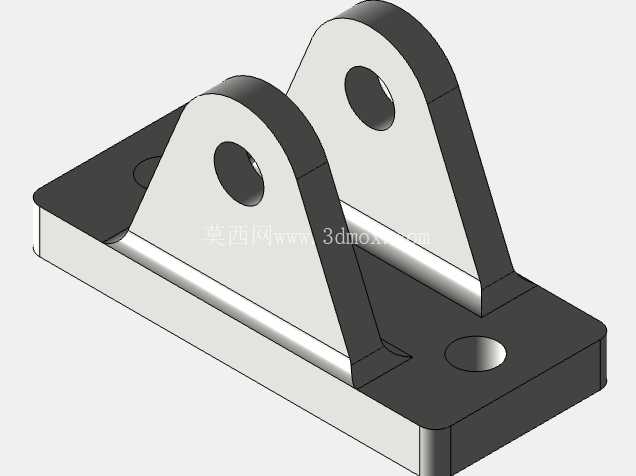

　　筒体内部设计有同轴的阶梯通孔，用来穿装顶部的调节导柱，导柱与筒体之间采用间隙配合，配合公差选H7/g6，既保证导柱可以顺畅上下滑动调整伸出长度，又不会出现过大的径向晃动，导柱顶端做了圆柱形的限位凸台，凸台直径比筒体内径大2mm，防止导柱调整超程从筒体中滑脱。筒体侧面设计有横向的铰接销轴孔，孔内穿装的带黄色端盖的销轴，是整个支座实现角度调整的核心部件，销轴一端做了轴用挡圈槽，安装轴用弹性挡圈实现轴向定位，另一端的端盖既可以起到防尘作用，避免加工碎屑、粉尘进入铰接配合面造成磨损卡滞，也能作为销轴的拆卸施力点，后期维护时可以直接用拉马勾住端盖将销轴拔出，不需要敲击筒体造成配合面损伤。这类铰接式立式支撑调节支座，在轻工装配线、小型工装夹具台、检测工位定位机构里应用十分普遍，核心作用是为需要小角度摆动调整的执行元件提供稳定的安装基准，同时承担径向与轴向的复合载荷，避免执行元件直接固定在台架上出现应力集中的问题。从结构组成来看，底部是带两个安装沉孔的矩形安装底板，底板通过一体铸造成型的三角加强筋与上部的立式筒体连接，加强筋的过渡圆角做了R3的圆弧处理，能有效降低铸件冷却过程中的应力集中风险，同时在承受侧向载荷时，筋板可以将力均匀分散到底板整个安装面，避免筒体根部出现断裂隐患。

　　从安装边界来看，底板的总长度为120mm，宽度为60mm，两个安装沉孔的中心距为80mm，沉孔直径为11mm，可以适配M10的内六角圆柱头螺栓进行固定，安装时需要保证底板与安装台面的平面度误差不超过0.05mm，否则会导致筒体垂直度超差，进而影响导柱的滑动顺畅度，甚至出现导柱卡滞、调节力过大的问题。筒体的总高度为95mm，导柱的最大调节行程为30mm，当导柱调整到目标位置后，可以通过筒体侧面的紧定螺钉锁紧，紧定螺钉的端头做了铜垫镶嵌处理，锁紧时不会划伤导柱的配合表面，也能提供足够的锁紧摩擦力，避免设备运行过程中导柱出现窜动。

　　铰接部位的销轴直径为16mm，铰接副的最大摆动角度为±15°，可以满足大部分小型执行元件的角度调整需求，比如在小型皮带线的张紧轮安装、检测工位的传感器支架调整、工装夹具的压头角度微调场景中，这个摆动范围完全覆盖实际使用需求，不需要额外增加角度调节机构。设计过程中需要重点关注几个配合面的加工精度，首先是筒体的内孔与底板安装面的垂直度，必须控制在0.02mm/100mm以内，否则导柱滑动时会出现偏磨，长期使用后会导致间隙变大，支撑精度下降；其次是铰接销轴孔与筒体轴线的垂直度，误差过大会导致销轴安装后出现别劲的问题，摆动时阻力过大，甚至会出现销轴弯曲变形的情况；另外底板安装沉孔的锪平深度要保证螺栓安装后，螺栓头完全沉入沉孔内，不会突出底板底面，否则安装时底板无法与台面完全贴合，会出现安装翘曲的问题。材质选择上，底板与筒体采用ZL104铸铝合金铸造，经过T6热处理后硬度可以达到HB85，既有足够的结构强度，整体重量也比铸铁材质轻60%左右，方便工位调整时的搬运与安装；导柱与销轴采用45号钢加工，表面做淬火处理，硬度达到HRC40-45，配合面的表面粗糙度控制在Ra1.6，既耐磨又能保证滑动顺畅；端盖采用ABS工程塑料注塑成型，成本低且耐磕碰，日常使用中即使受到轻微撞击也不会出现变形掉漆的问题。

　　实际应用中，这类支座经常搭配小型气缸、导向轴、检测传感器使用，比如在电子元件的装配工位上，将小型真空吸盘安装在导柱顶端，通过调整导柱的伸出高度来适配不同厚度的元件拾取，再通过铰接副的角度调整来保证吸盘与元件表面完全平行，避免拾取时出现漏气、元件掉落的问题；在小型加工工位上，也可以用来安装气动打磨头，通过角度调整来适配不同斜面的打磨作业，不需要重新设计制作专用的安装支架，大幅缩短工位改造的周期，降低工装制作成本。需要注意的是，这类支座的额定侧向载荷为200N，轴向载荷为500N，不能在超出载荷范围的场景下使用，否则会导致加强筋断裂、导柱弯曲变形的问题，日常维护时需要定期在铰接销轴与导柱的配合面涂抹少量锂基润滑脂，周期为每3个月一次，避免配合面出现干摩擦造成磨损，影响调节精度与使用寿命。
