带曲面叶片的离心式叶轮结构设计

这类带空间扭曲叶片的离心式叶轮，是流体输送与能量转换设备里的核心做功部件，常见于中小型涡轮增压器、工业离心通风机、微型燃气轮机以及部分流体输送泵的核心段，直接决定整套设备的能量转换效率、运行稳定性与工况适配范围。从实际应用场景来看，这类叶轮的工作转速普遍较高，部分适配高速动力端的型号工作线速度可超过每秒两百米，因此叶片的曲面成型精度、轮盘与叶片的连接强度，是设计阶段需要优先考量的核心指标。

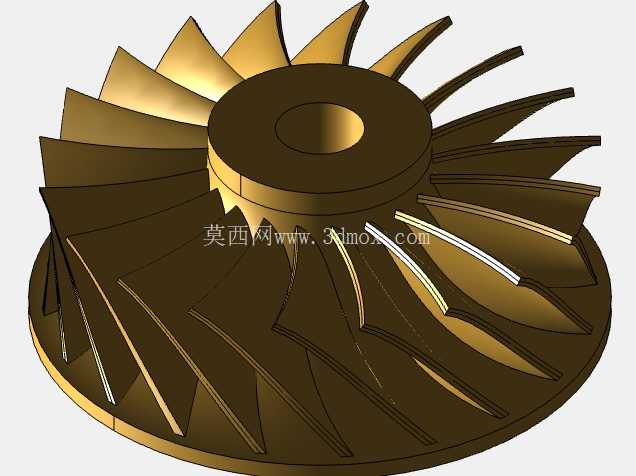

从结构设计思路来看，该叶轮采用轮盘与叶片一体化的结构形式，中心设置带定位沉孔的轮毂段，轮毂内孔用于与动力输出轴配合，端面的沉孔结构可实现轴向定位，配合键槽或者端面压紧结构即可传递扭矩，避免高速运转下出现轴与叶轮的相对滑移。叶片采用后弯式空间扭曲构型，这种构型并非单纯的曲面造型，而是基于流体在流道内的运动轨迹优化而来：气流或者液流从叶轮中心进气段进入后，会沿着叶片间的流道逐步获得动能与压力能，扭曲的叶片型线可以减少流体在流道内的流动分离，降低涡流损失，相比直叶片结构，同转速下的效率可提升15%以上，同时能拓宽叶轮的高效工作区间，适配更宽的流量负载范围。

从安装边界与尺寸逻辑来看，这类叶轮的轮毂直径通常为整体外径的三分之一左右，轮毂的轴向厚度需要根据额定转速下的离心力载荷计算确定，避免高速旋转下轮毂出现径向开裂；叶片的出口安装角经过匹配计算，既不能过大导致工作曲线出现驼峰、引发运行喘振，也不能过小造成压升不足、无法满足系统的压力需求。叶片的厚度从根部到顶部逐步减薄，根部做圆弧过渡处理，一方面可以减少应力集中，降低叶片根部在交变载荷下出现疲劳断裂的风险，另一方面可以减少叶片顶部的流体附面层厚度，降低流动损失。轮盘的外缘做倒角处理，避免高速旋转下轮盘边缘与静止壳体之间出现剐蹭，同时减少轮盘旋转时的风阻损耗。

在实际设备适配中，这类叶轮安装时需要严格控制与壳体蜗壳的同轴度，同轴度偏差超过0.1毫米就可能导致流道内的压力分布不均，引发整机振动超标，长期运行还会造成轴承的异常磨损。叶轮的轴向安装位置也需要精准调整，要保证叶片进口端与进气道的对齐度，避免出现气流进气畸变，影响进气效率。针对不同的输送介质，叶轮的材质选择也有差异：输送常温空气的通风机叶轮可采用压铸铝合金材质，兼顾重量与强度；输送高温烟气或者腐蚀性介质的场景，则需要选用不锈钢或者高温合金材质，同时要做动平衡校正，动平衡精度需达到G2.5级以上，才能保证高速运转下的平稳性。

从建模逻辑来看，这类叶轮的叶片曲面不能通过简单的拉伸或者旋转生成，需要先根据气动计算得到的不同叶高截面的翼型坐标，通过曲面放样、桥接生成连续的叶片型面，之后对叶片与轮盘的连接位置做圆角过渡处理，再通过圆周阵列得到全部叶片，最后对整体结构做细节优化，去除不必要的尖角与冗余结构，减少整体转动惯量，降低动力端的启动负载。需要注意的是，叶片的前缘与后缘需要做小圆角处理，不能保留尖锐棱边，尖锐棱边不仅在加工时容易出现崩边，在实际运行中也容易引发气流的附面层分离，同时会增大运行时的气动噪声。
