CATICS竞赛级斜槽铰接支撑结构练习件

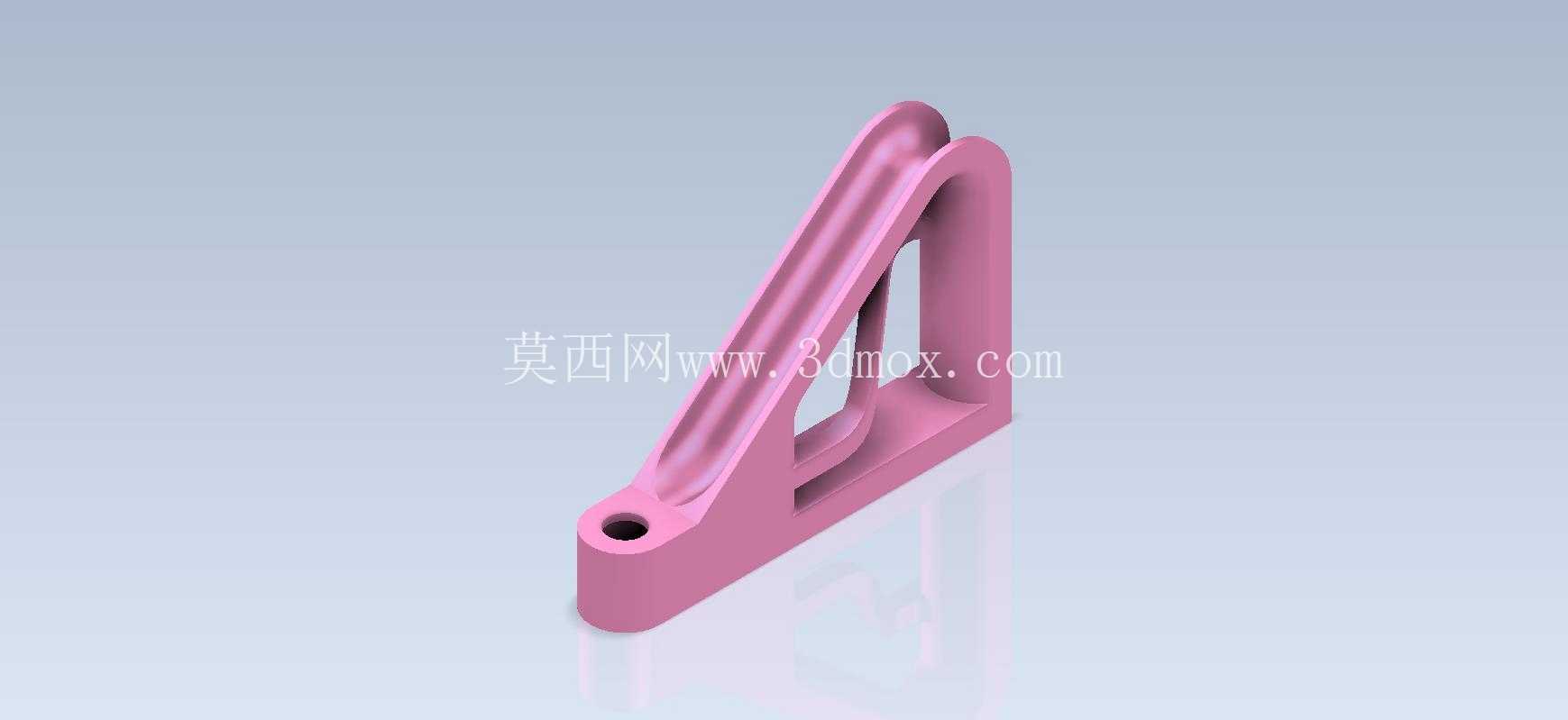

本次建模的斜槽铰接支撑构件，是CATICS三维建模竞赛中典型的基础技能考核件，这类构件常出现在轻工输送线、小型工装夹具、非标自动化设备的连杆调节机构中，承担铰接定位、滑动导向、载荷传递的复合功能，很多入门工程师在练习这类构件时容易忽略安装边界与功能面的配合公差，导致后续装配出现干涉问题。

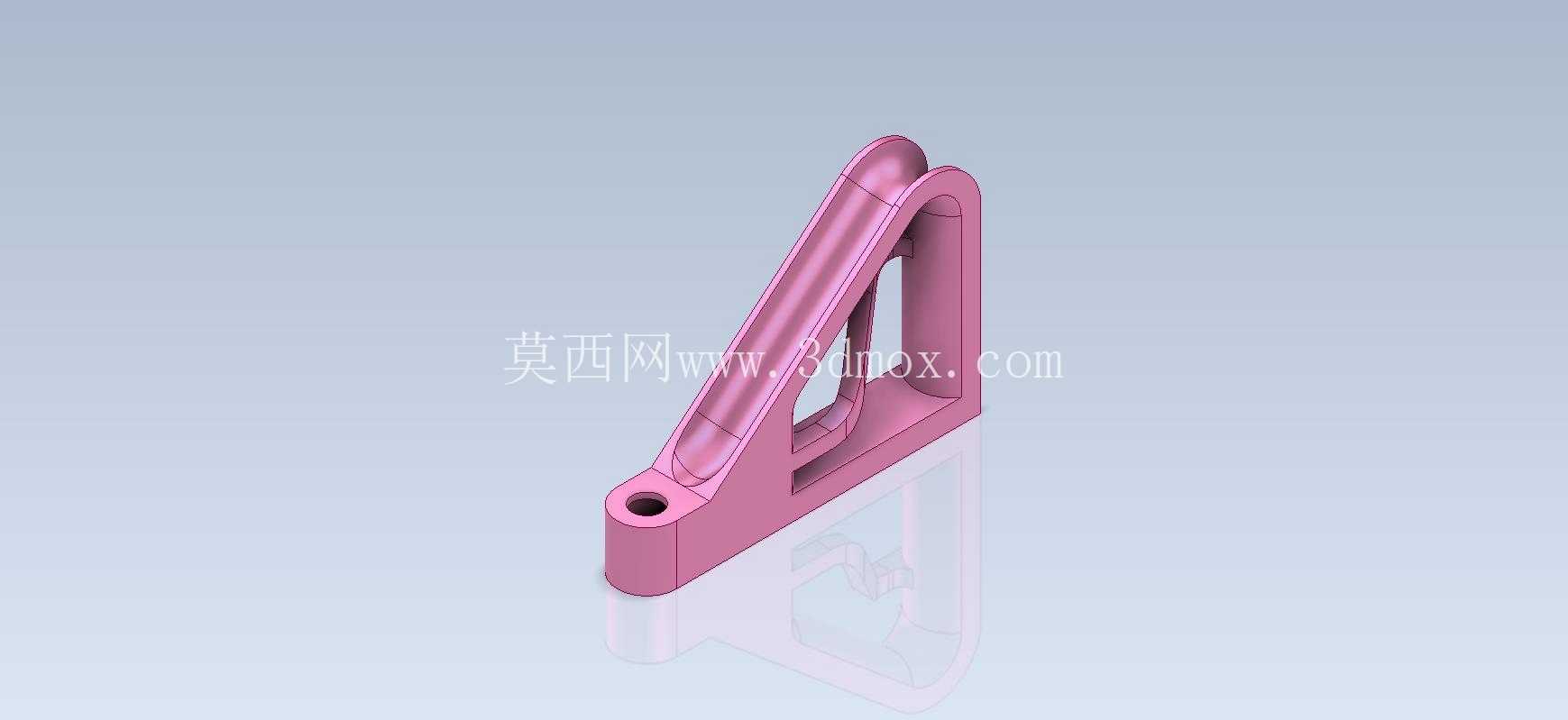

从实际应用场景来看，这类带长斜槽的单耳铰接支撑，多作为可调连杆的固定基座使用，下端的通孔用于穿装铰接销轴，可将整个构件固定在设备的安装基板上，上端的斜向通槽则用于穿装滑动销轴，连接外部的摆臂或者调节拉杆，当需要调整摆臂的初始行程或者张紧度时，只需松开槽内的锁紧螺母，滑动销轴到指定位置再锁紧即可，无需重新加工安装孔，能大幅降低现场调试的工作量，在小型皮带输送机的张紧调节、工装夹具的压紧臂支撑、手动冲压设备的连杆传动结构中都能见到同类型结构的身影。

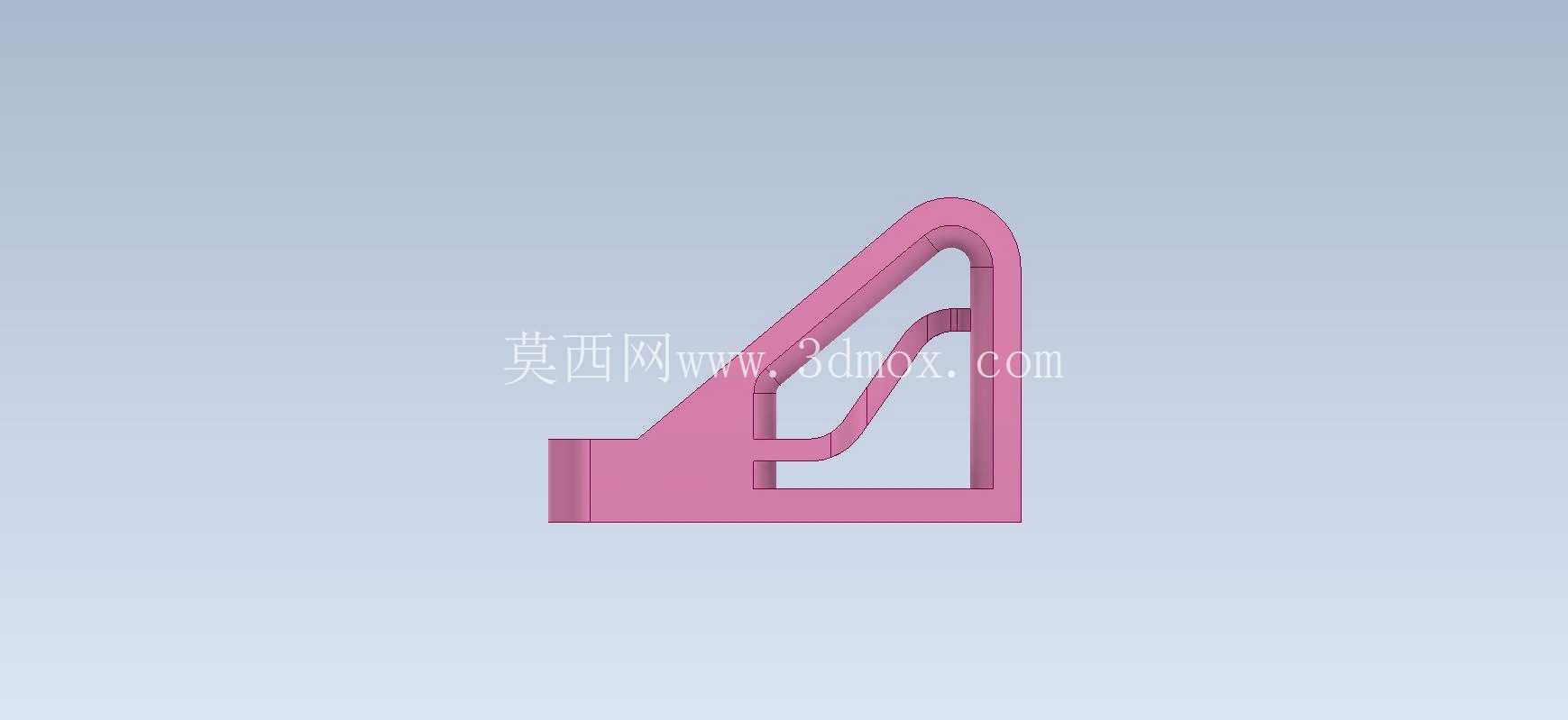

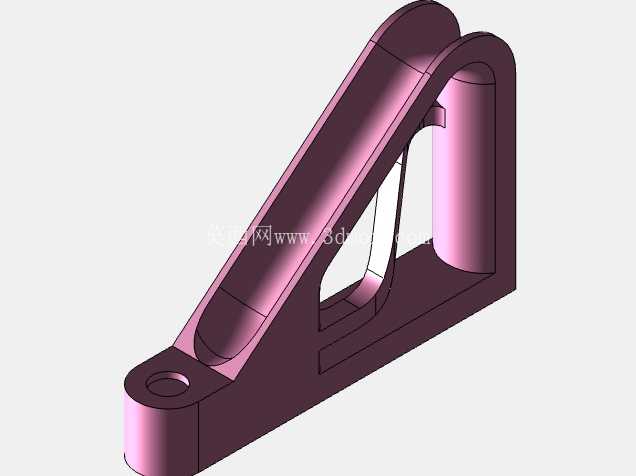

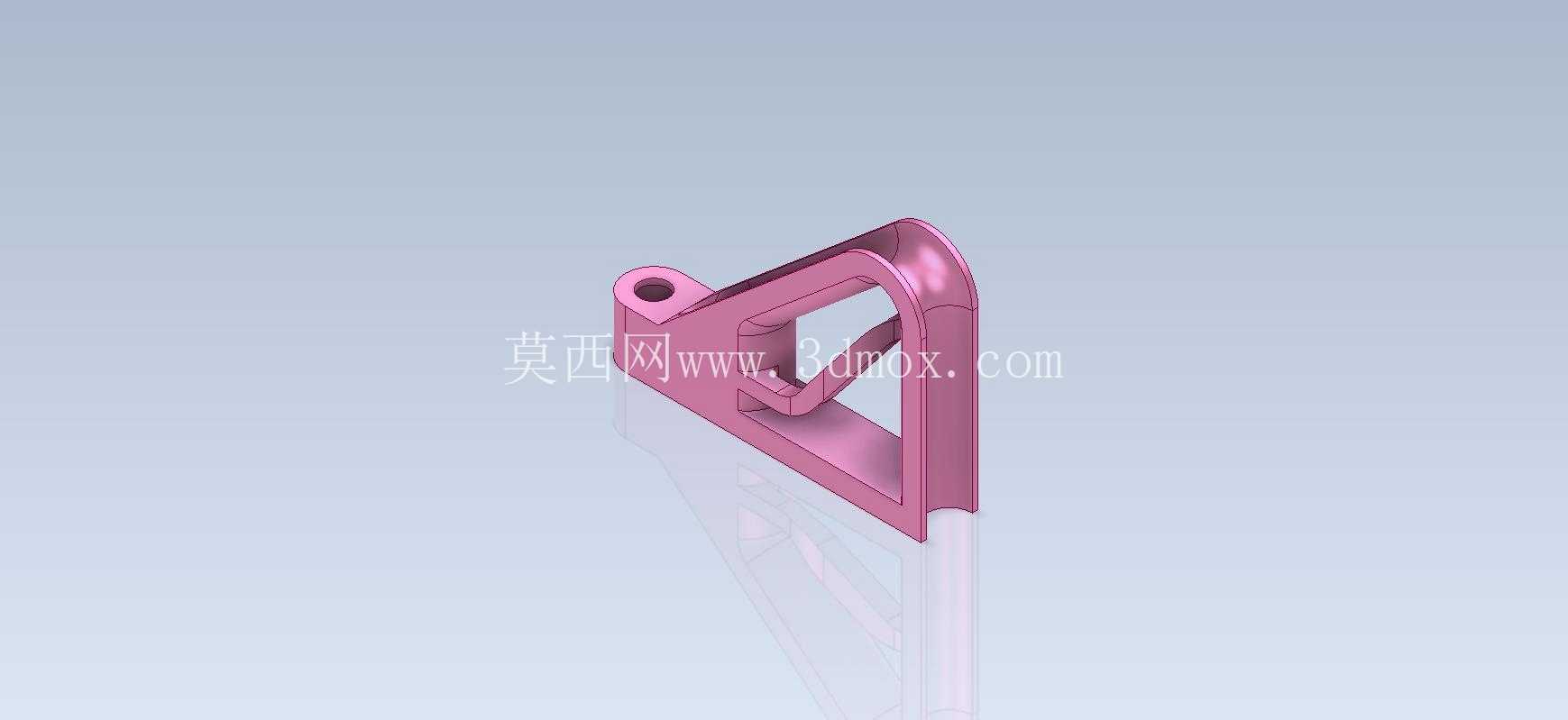

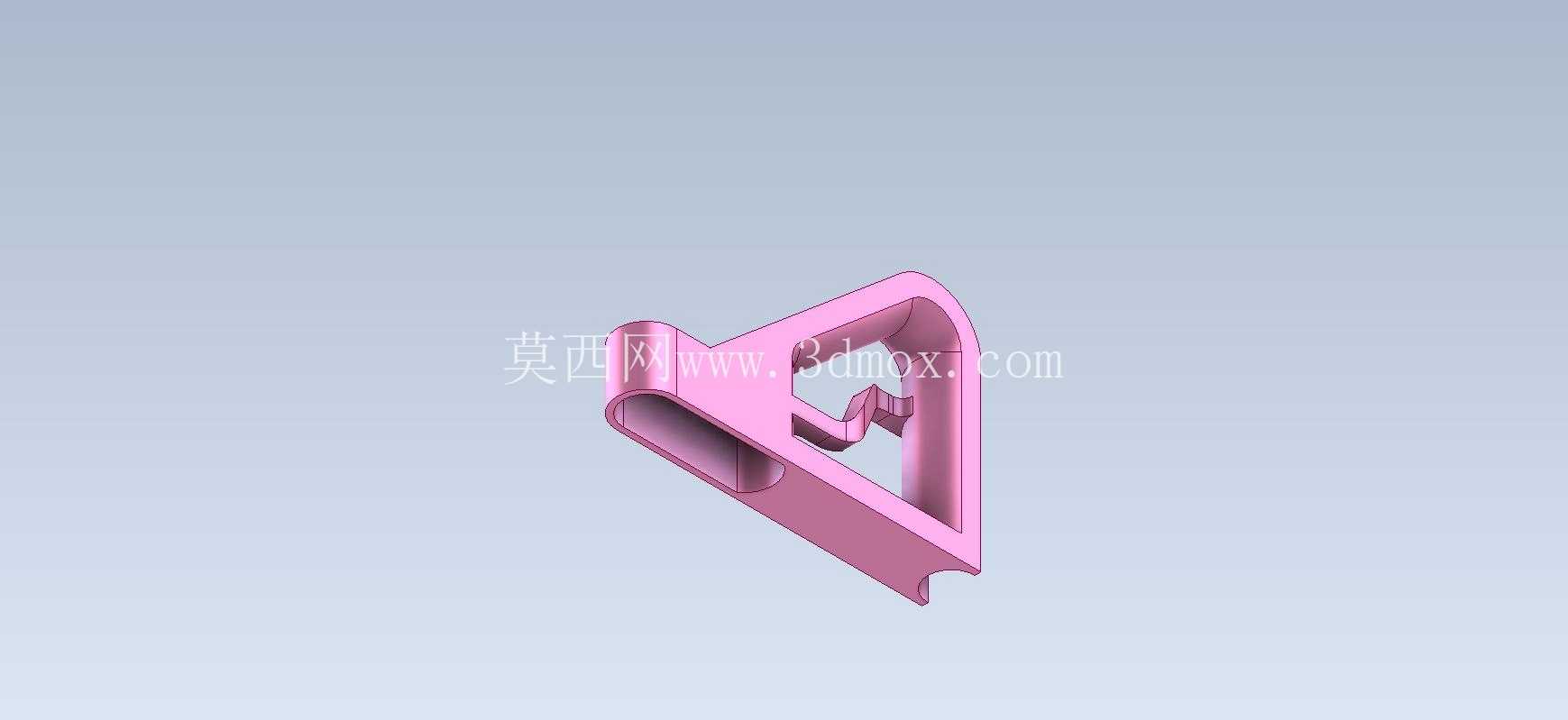

设计思路上，这个构件采用了一体化铣削成型的结构方案，主体为直角三角形的支撑肋布局，斜边方向设置内凹的导向滑槽，既保证了整体的结构刚度，又最大限度减轻了构件自重，避免不必要的材料浪费。下端的铰接孔做了沉台设计，能容纳销轴的端部锁紧螺母，避免螺母突出安装面造成干涉，滑槽的两侧做了等宽的加厚凸边，提升滑槽侧壁的抗挤压能力，防止滑动销轴在承受径向载荷时出现槽口变形的问题，三角形的支撑肋连接下端安装座和滑槽背部，形成稳定的三角受力结构，在承受摆臂传递的交变载荷时，能有效分散应力，避免应力集中导致的构件断裂。

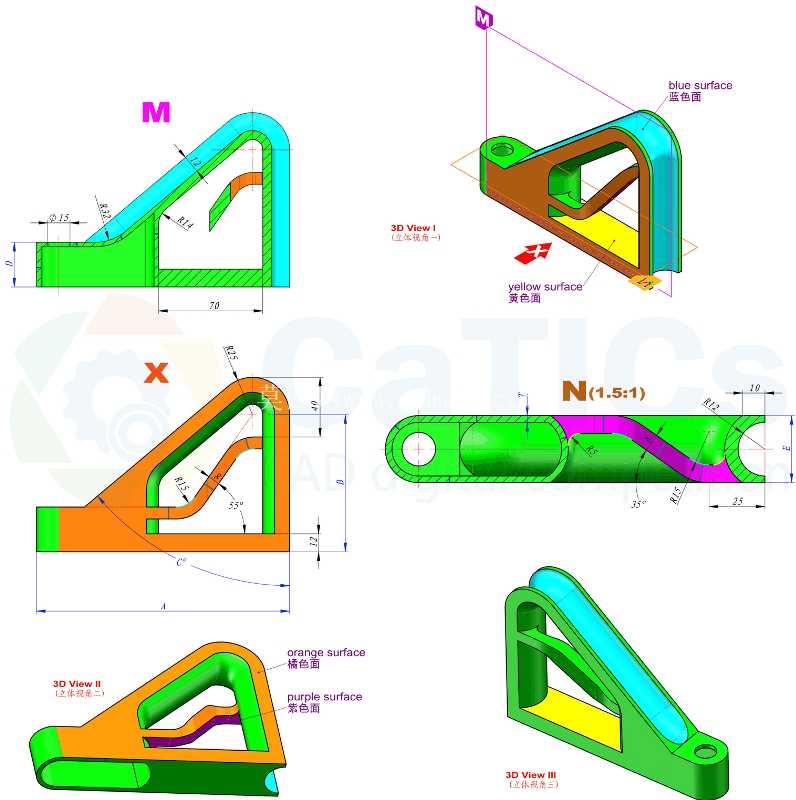

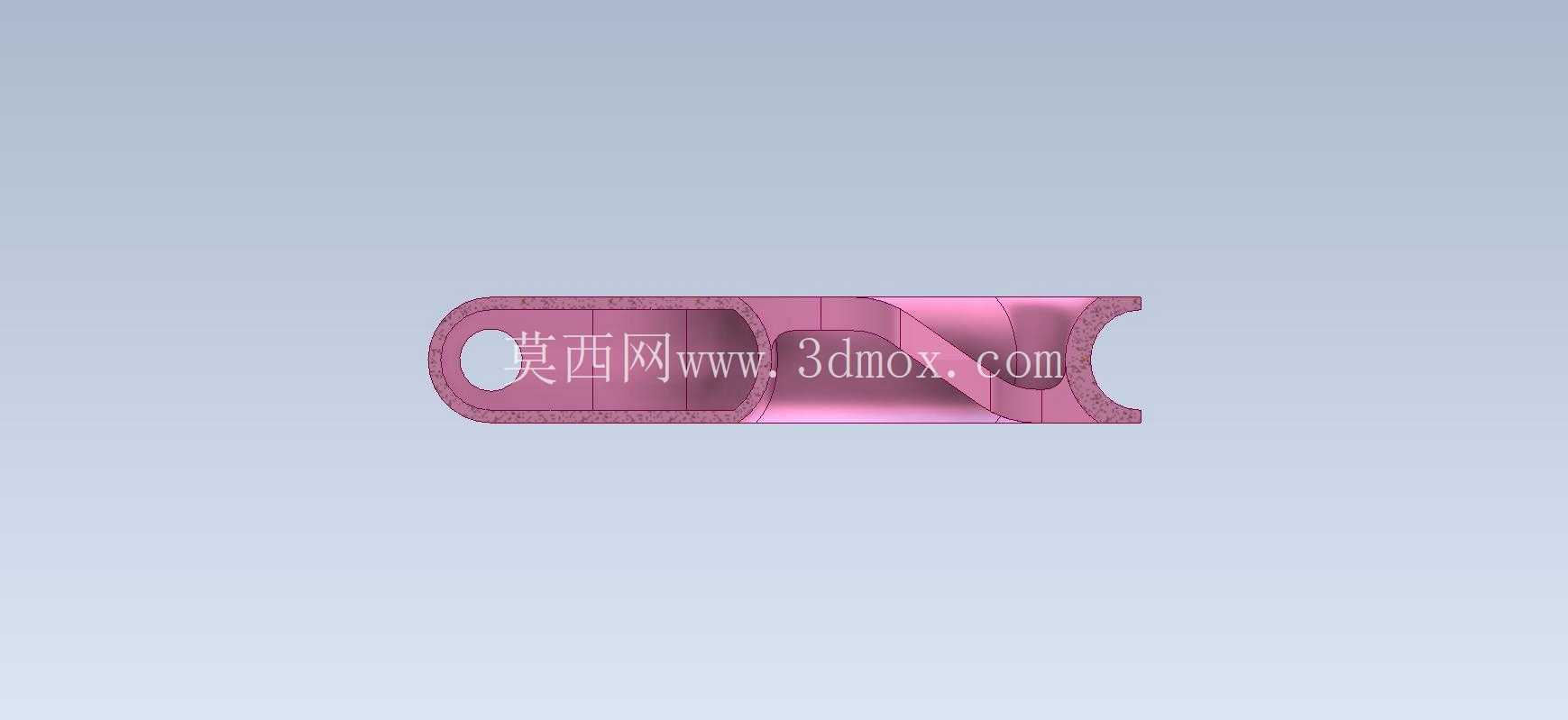

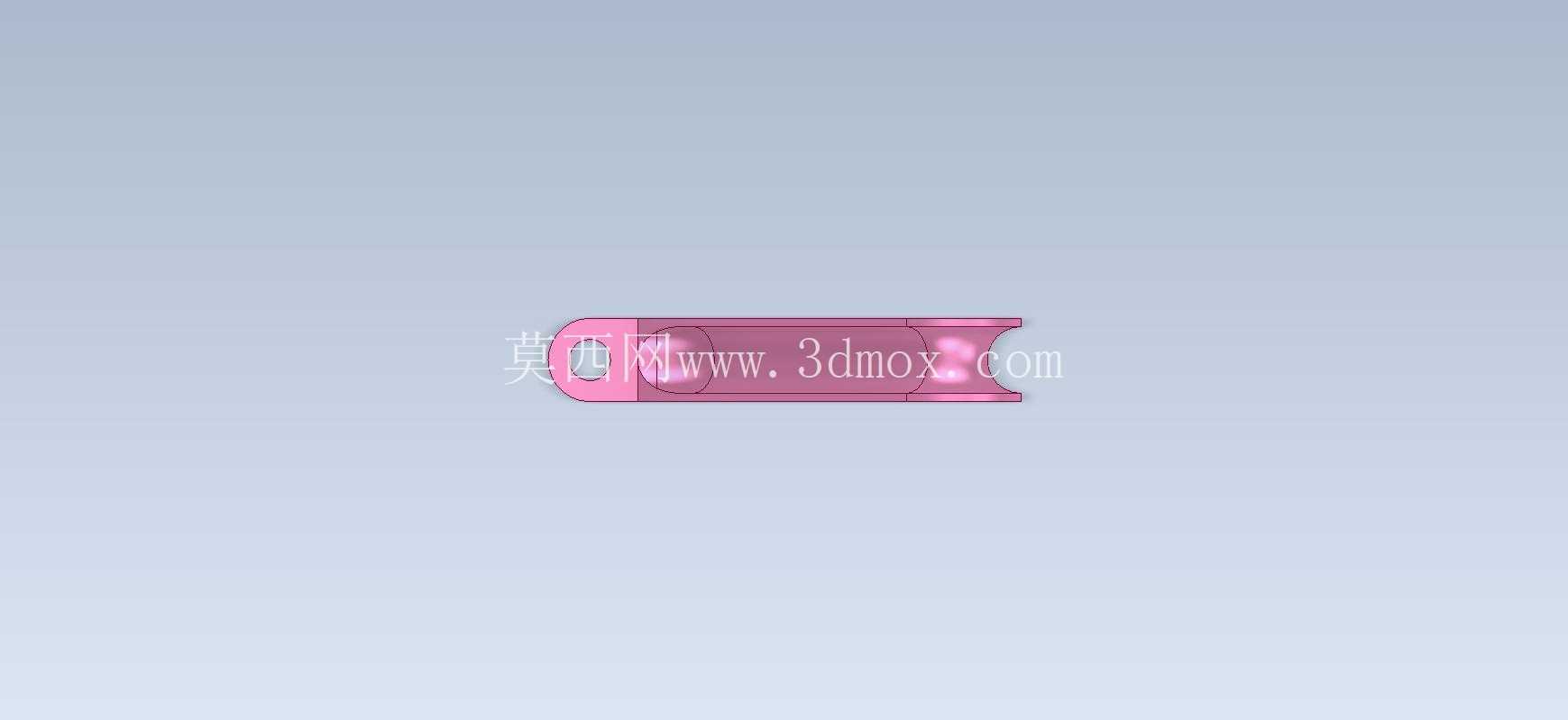

外形尺寸与安装边界方面，构件的关键控制尺寸均有明确的约束，下端铰接孔中心到构件底面的安装高度为固定值，保证铰接点的安装高度与配套连杆的回转中心匹配，斜槽的宽度与滑动销轴的直径采用间隙配合，槽的长度决定了配套摆臂的调节行程，斜槽的倾斜角度直接关联调节过程中摆臂的行程变化率，建模时需要严格保证斜槽的角度公差，否则会导致实际调节行程与设计值出现偏差。构件的整体宽度统一，安装时下端座体的两个侧面可作为定位基准，贴靠在安装基板的定位挡边上，能快速完成安装定位，不需要额外做找正操作。滑槽的内表面粗糙度要求较高，建模时需要保证槽壁的平面度和平行度，避免滑动销轴在槽内移动时出现卡滞。

从建模练习的角度来看，这个构件非常适合初学者掌握草图约束、拉伸凸台、切除拉伸、圆角过渡这些基础建模命令的使用，练习时需要先梳理清楚各个特征的父子关系，优先绘制下端安装座的轮廓草图，再搭建三角支撑肋的主体结构，最后做斜槽的切除和边角的圆角处理，很多初学者容易犯的错误是先做斜槽再做支撑肋，导致后续修改尺寸时特征报错，或者忽略了安装孔的沉台深度，导致装配时销轴无法锁紧。另外构件的所有边角都做了小圆角过渡，既避免加工时出现锐边划伤操作人员，也能降低热处理时的应力集中风险，提升构件的疲劳强度。在实际生产中，这类构件多采用45号钢铣削加工，表面做发黑处理防锈，载荷较小的场合也可以采用铝合金加工，降低整体重量，适合用在对设备自重有要求的移动工装或者小型自动化设备上。
