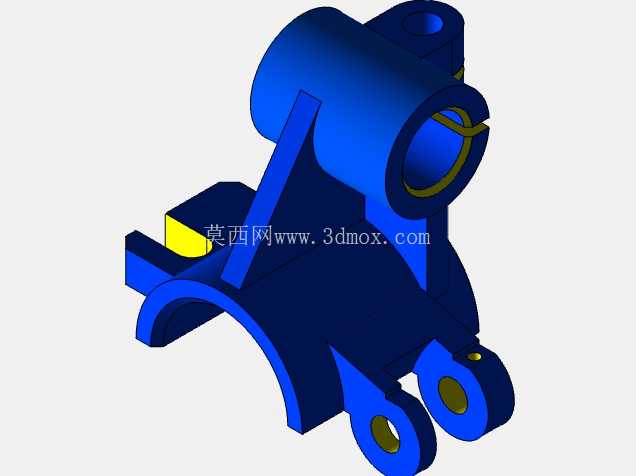

铰接式管路支撑锁紧构件三维结构

　　该构件属于工业管路系统配套的支撑锁紧类零件，主要应用在中小口径流体输送管路的布设场景中，常见于液压站周边管路排布、生产车间压缩空气支路固定、小型设备冷却循环管路的定位安装环节，核心作用是在管路穿过设备机架或墙面预留孔位时，对管路进行径向锁紧与轴向限位，同时通过下部的铰接结构适配安装面的小幅角度偏差，避免管路长期受振动应力出现接口渗漏、管路变形开裂的问题。从结构功能拆分来看，上部的开式圆筒结构是核心的锁紧容纳位，圆筒侧壁预留的开口间隙为锁紧变形提供了形变空间，当配套的锁紧螺栓穿过开口两侧的凸耳孔位锁紧时，圆筒内径会均匀收缩，抱紧穿过其中的管路外壁，相比传统的全环式管夹，这种开式结构在安装时不需要从管路端部穿套，可直接在管路任意位置卡装固定，大幅降低了已布设管路的改造维护难度。

　　圆筒侧面延伸出的斜向加强筋并非随意设置，其厚度与倾斜角度经过受力校核，当管路内流体产生水锤冲击时，加强筋可将圆筒受到的径向冲击力均匀传导至下部的安装基座，避免圆筒根部出现应力集中断裂的情况。下部的弧形卡合结构是与安装基座配合的定位面，弧形曲率与配套安装座的圆柱定位面完全匹配，安装时可沿圆柱面做小角度转动，调整到合适的锁紧角度后，再通过下方两个带衬套的铰接孔穿装固定螺栓完成锁止，这种铰接设计可抵消安装面的加工角度误差，也能吸收设备运行时产生的小幅振动位移，避免刚性连接导致的零件疲劳损坏。

　　两个铰接孔内预设的衬套安装位，可根据使用场景选配铜质或尼龙衬套，在有频繁振动的工况下选配尼龙衬套可降低连接副的磨损，在重载工况下选配铜质衬套可提升承载能力，适配不同的使用需求。从安装边界尺寸来看，上部圆筒的内径适配常用的20-25mm外径管路，开口间隙控制在3mm，锁紧时的收缩量可满足该尺寸范围内不同公差管路的抱紧需求，不会出现间隙过大锁不紧、间隙过小无法装配的问题；下部两个铰接孔的中心距按照通用安装座的标准孔距设计，孔位公差控制在±0.1mm，可直接与标准安装座互换装配，不需要二次扩孔或修配；整体构件的最大外轮廓尺寸控制在120mm×80mm×90mm范围内，安装后不会占用过多的周边空间，适合在管路排布密集的狭小空间内使用。

　　设计过程中针对不同部位的受力情况做了差异化的壁厚处理，上部圆筒的壁厚设置为5mm，可承受锁紧螺栓施加的足够抱紧力而不会出现塑性变形；斜向加强筋的壁厚设置为4mm，在保证支撑强度的同时尽可能降低零件整体重量；下部铰接耳的壁厚设置为6mm，因为铰接孔是主要的受力承载部位，加厚处理可避免螺栓锁紧时出现耳板开裂的问题。零件表面的棱角位置全部做了R2-R3mm的圆角过渡，一方面可避免安装过程中锐边划伤操作人员，另一方面也可消除热处理或注塑/铸造过程中的应力集中点，提升零件的整体使用寿命。在实际选型使用时，需要注意该构件的适用环境温度范围，若采用工程塑料材质加工，适配-20℃到80℃的工况，若采用铸钢或铝合金材质加工，可适配更高温度的管路固定场景，同时要根据管路内的流体介质选择对应的材质，有腐蚀性介质的场景需要选用不锈钢材质加工并做表面钝化处理，普通工况下采用碳钢喷塑或铝合金阳极氧化处理即可满足防锈需求。
