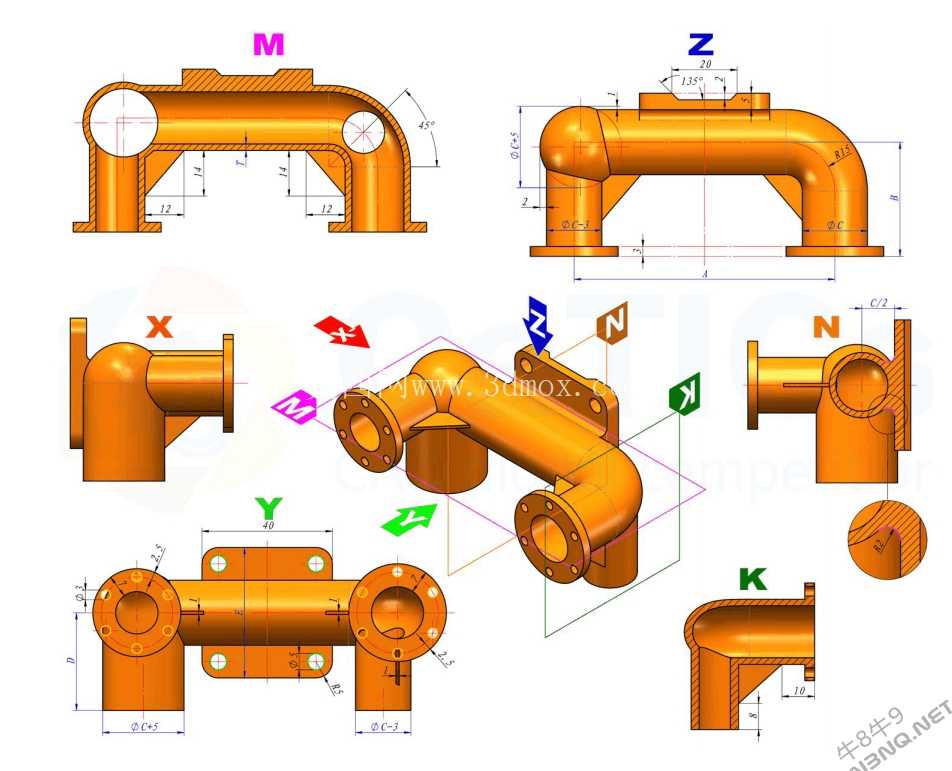

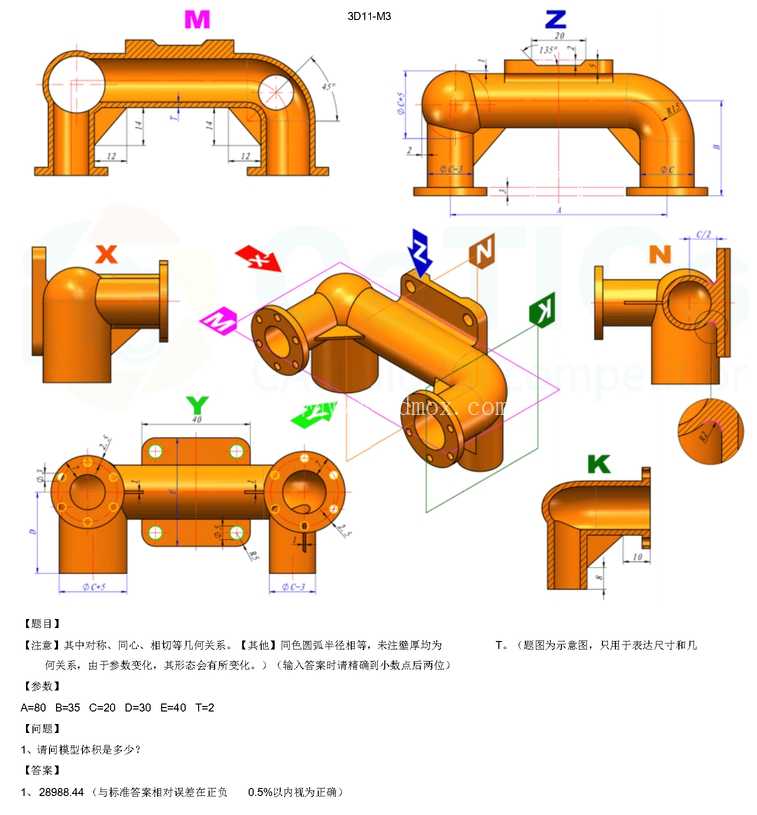

多通法兰连接管路结构三维建模练习

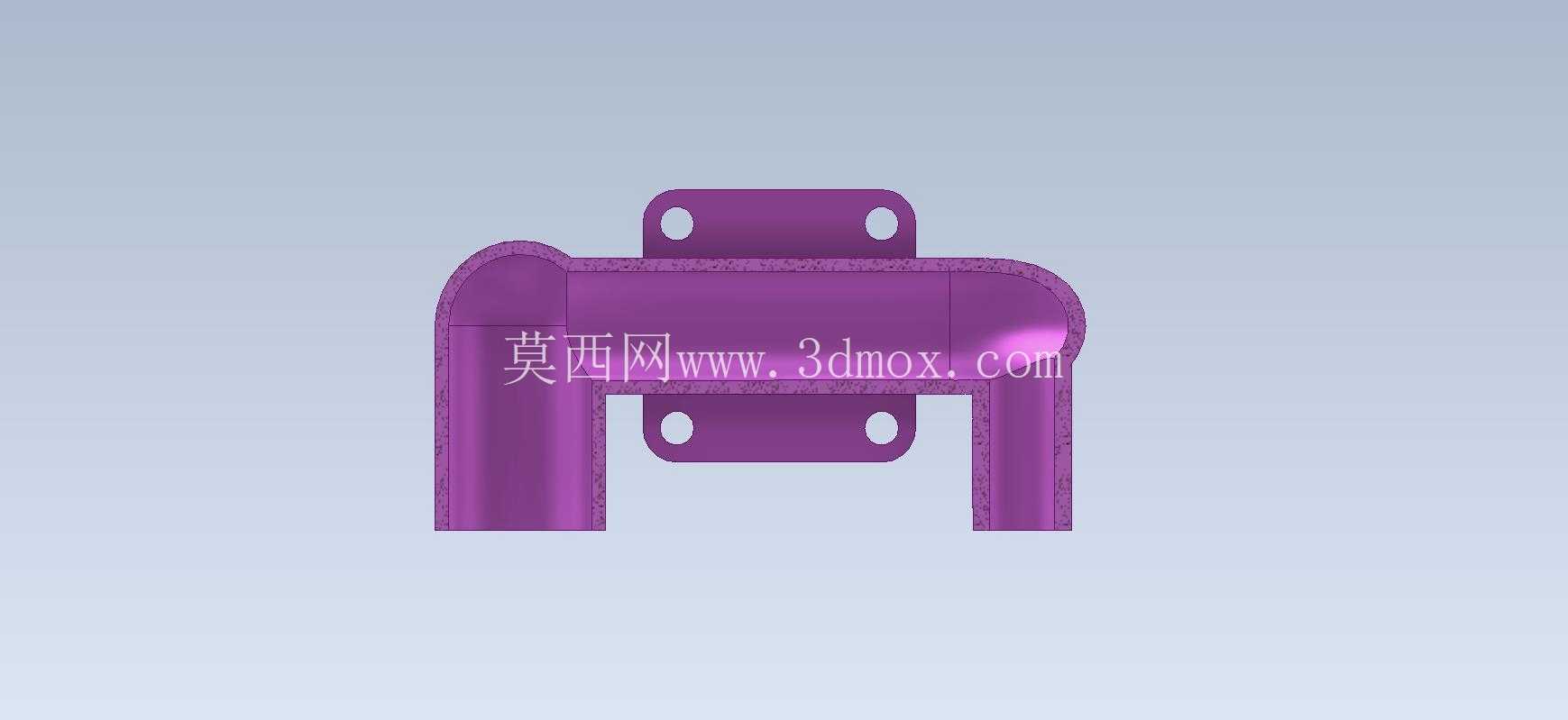

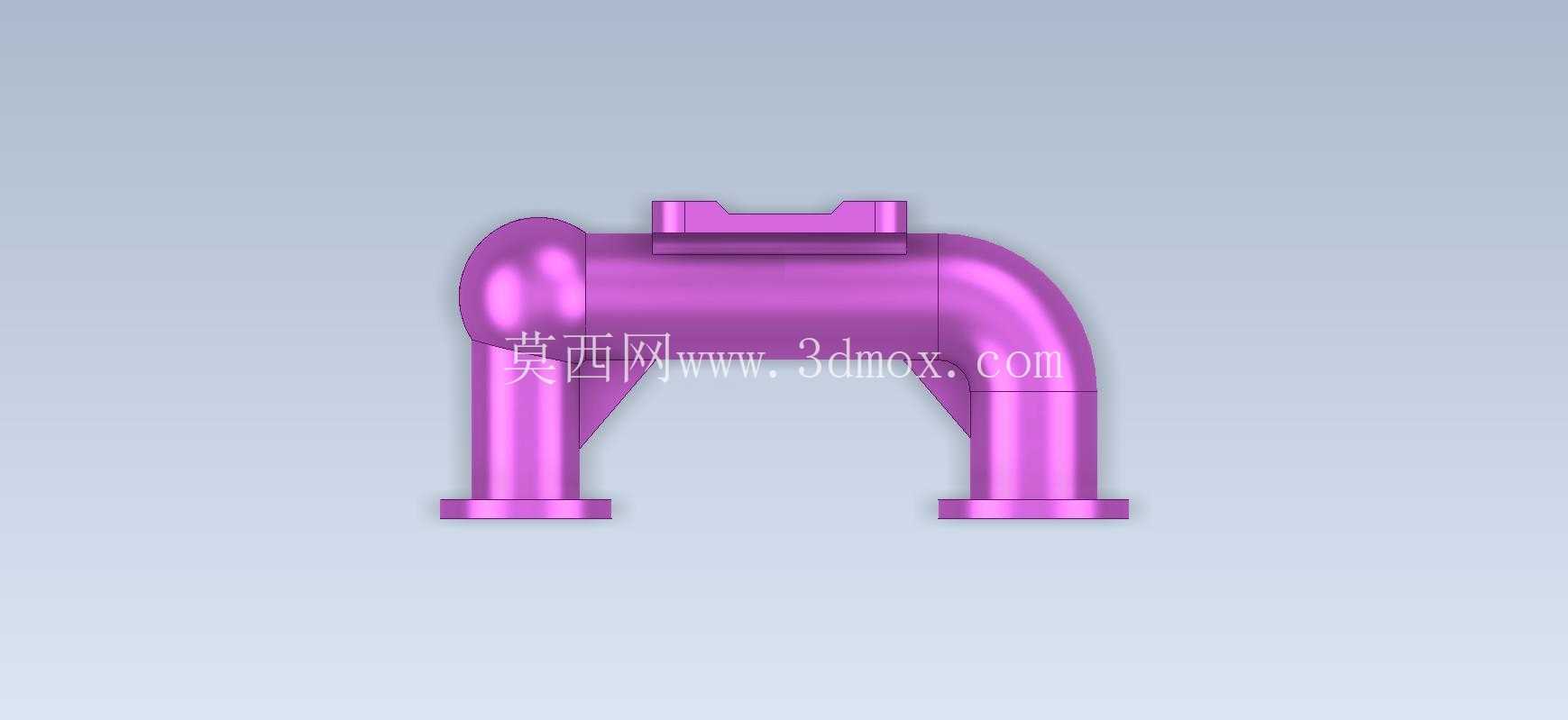

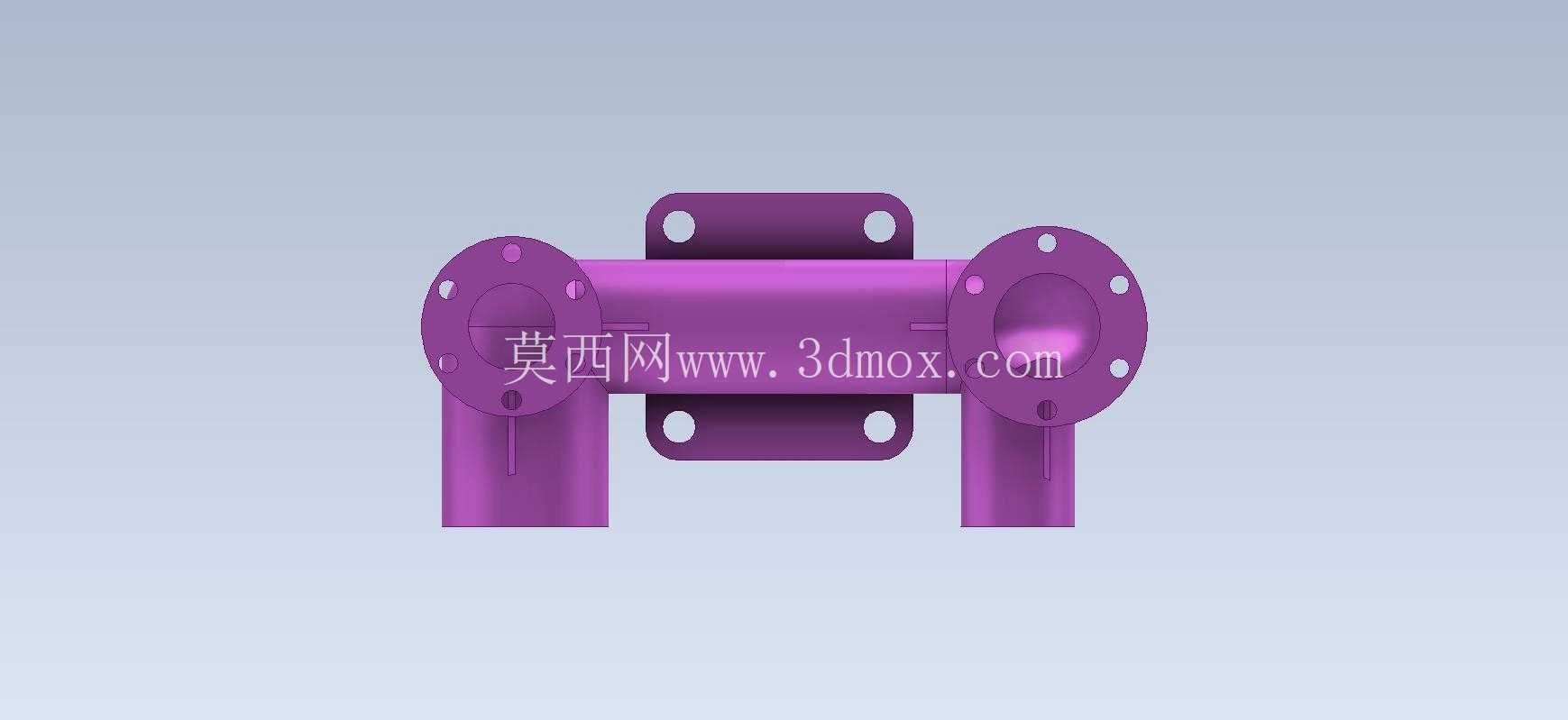

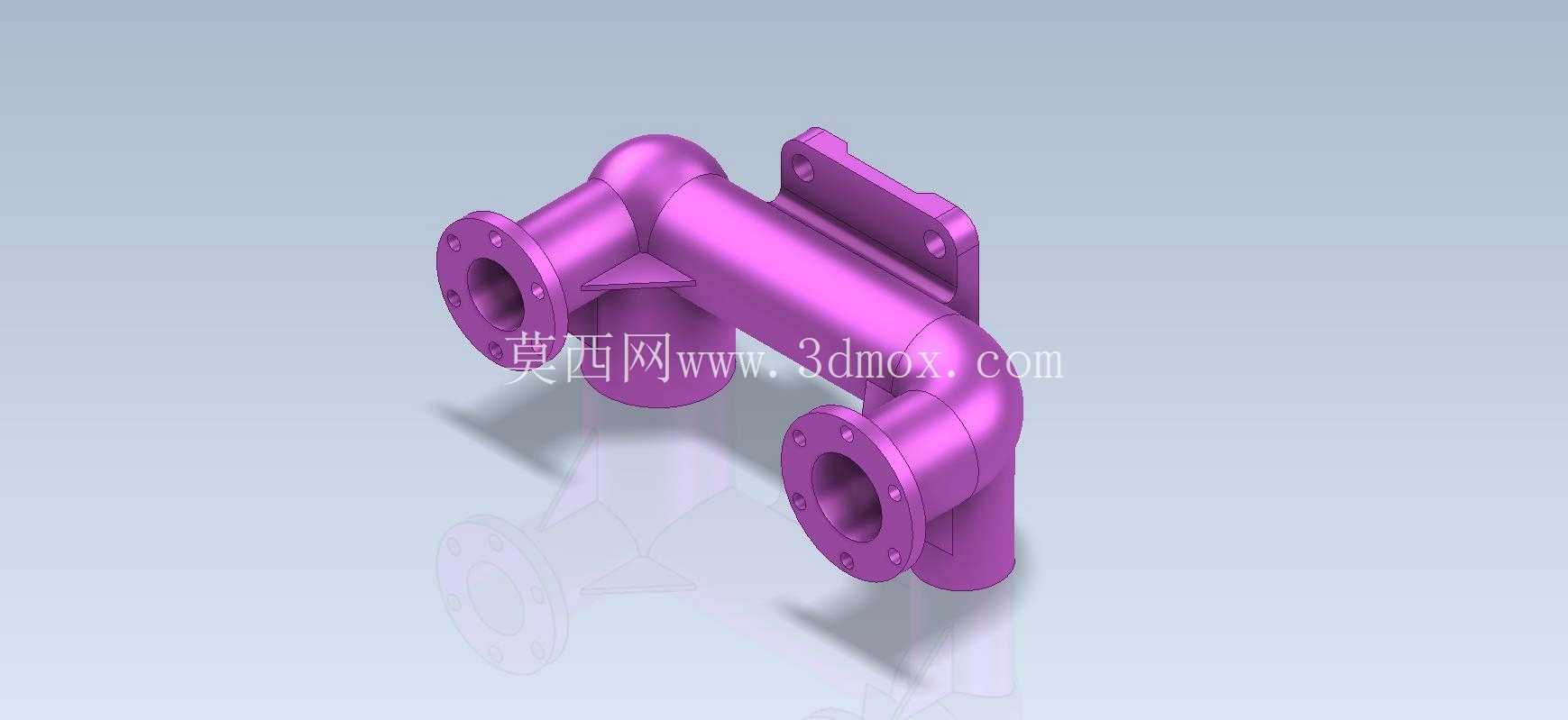

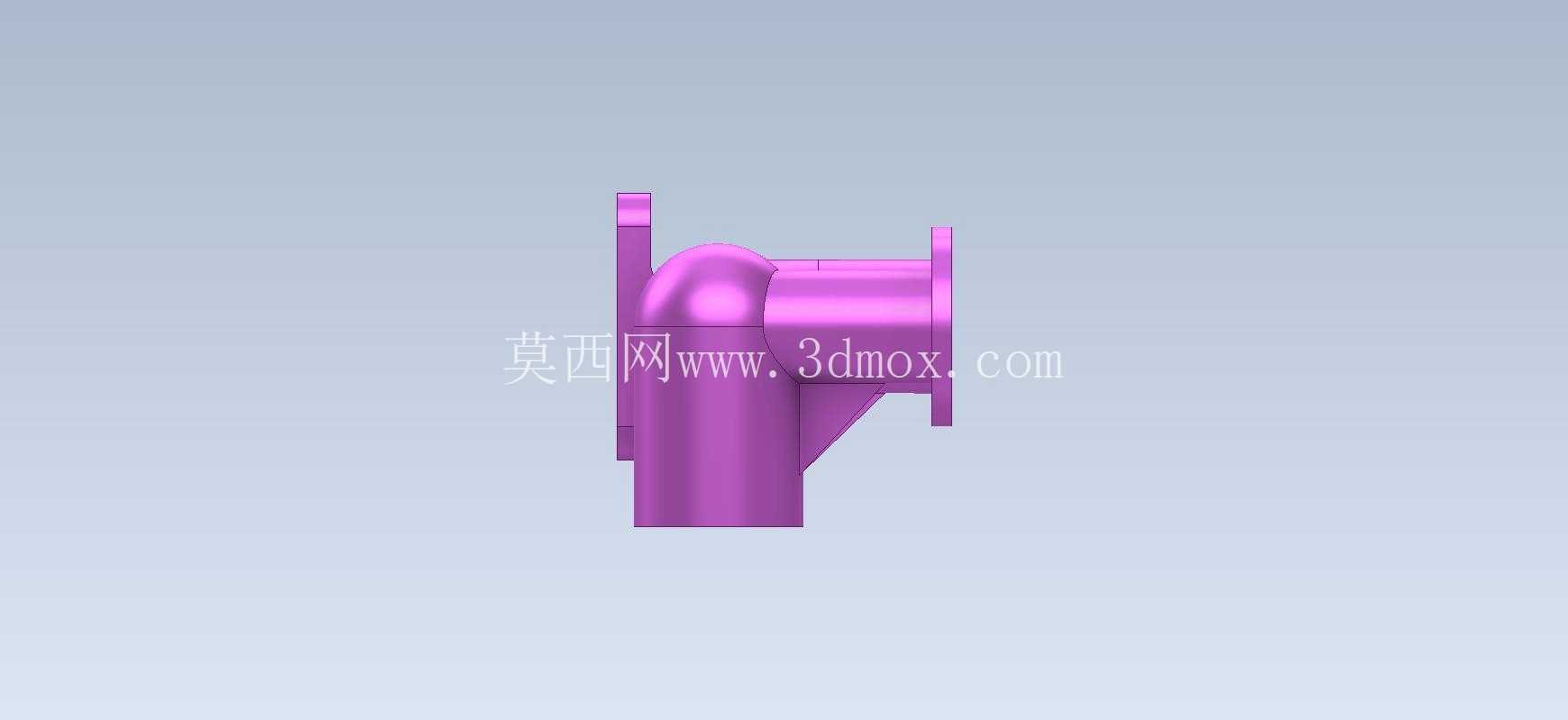

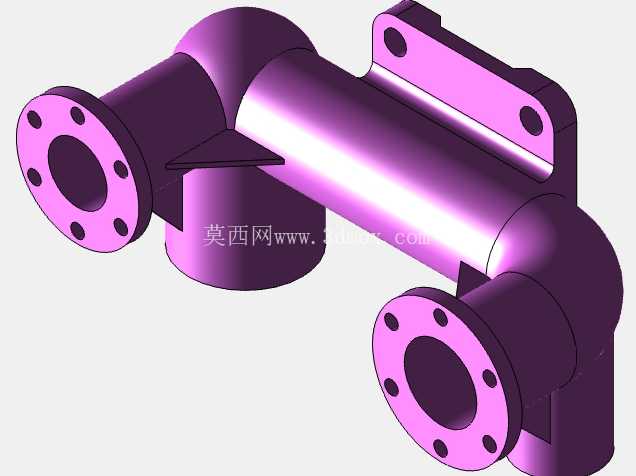

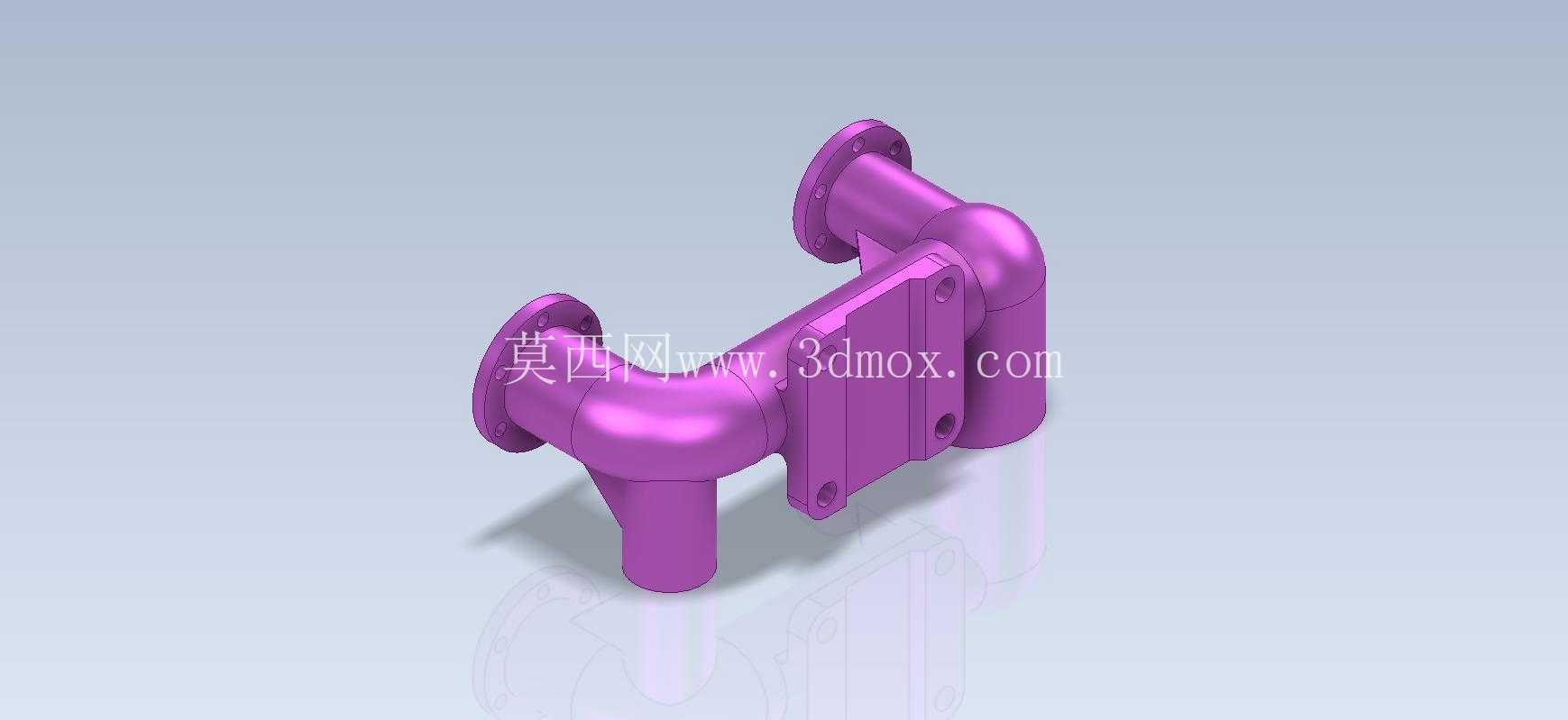

　　这类多通法兰连接管路结构，在流体输送系统、液压动力回路、气动控制管线中都有广泛应用场景，常见于工业生产车间的介质输送管网、小型液压站的油路分配、实验台的气路转接环节，核心作用是实现单路输入到多路输出的介质分流，或是多路介质的汇流整合，同时通过法兰结构保证连接位置的密封可靠性与装拆便利性。从结构功能来看，主体采用等径主管路搭配两个垂直方向的支管接口，主管路两端设置带螺栓孔的法兰盘，可直接与同通径的管路、阀件或设备端口对接，侧方伸出的两个支管同样采用法兰连接形式，其中一个支管旁附带安装固定耳板，耳板上预留两个安装孔，用于将整个管路组件固定在设备机架或安装基座上，避免管路在介质输送过程中因振动、压力波动产生位移或接口泄漏。

　　设计这类管路结构时，首先要确定各通路的通径匹配关系，主管路通径需满足总流量的过流面积要求，支管通径根据各分支的流量需求核算，避免通径过小造成介质压损过大，或是通径过大导致结构冗余增加整体重量。管路转弯位置采用大圆弧过渡结构，而非直角弯折，一方面可以降低介质在转弯处的流阻，减少压力损失，另一方面也能避免直角位置的应力集中，提升管路在承压状态下的结构强度，尤其是输送带压流体时，圆弧过渡的管壁受力更均匀，不容易出现疲劳开裂的问题。法兰盘的螺栓孔位置需要严格按照对应通径的法兰标准进行排布，保证与标准管路配件的互换性，法兰端面预留密封件安装位置，可适配O型圈、密封垫片等不同形式的密封元件，满足不同压力等级、不同介质特性的密封需求。

　　安装耳板的位置设计在主管路与支管的连接加强区域，这个位置本身因为多管交汇壁厚做了加厚处理，刚性更好，将固定点设置在这里可以让安装受力直接传递到管路刚性最强的部位，避免固定点设置在薄壁管段造成局部变形。从安装边界来看，整个组件的外轮廓尺寸需要适配安装空间的限制，主管路的轴向长度要匹配两端对接设备的接口间距，支管的伸出长度要预留出法兰螺栓装拆的操作空间，固定耳板的孔位需要与基座上的安装螺孔位置对应，安装孔采用长圆孔设计可以补偿一定的加工与安装误差，降低装配难度。

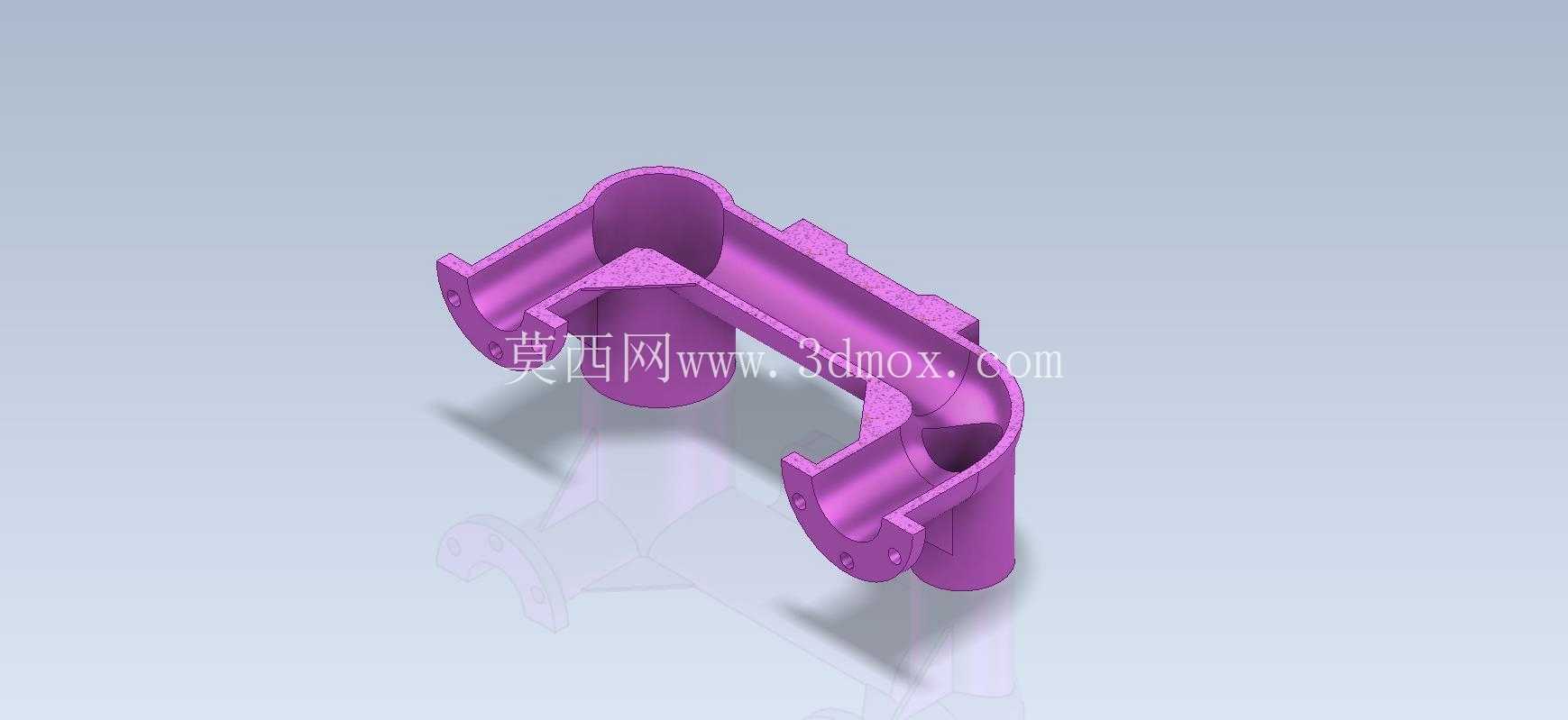

　　建模过程中需要重点处理各管段交汇位置的相贯线处理，保证管壁之间的过渡平滑，没有多余的棱角或壁厚突变，法兰盘与管段的连接位置要做倒角加强，减少焊接或成型过程中的应力集中，同时要核算各部位的壁厚，承压部位的壁厚要满足对应压力等级的强度要求，非承压的结构加强部位可以适当优化壁厚，在保证结构强度的前提下控制整体重量。这类结构在实际应用中，还需要根据输送介质的特性选择对应的材质，输送普通水、气介质可采用普通碳钢材质，输送腐蚀性介质则需要采用不锈钢或工程塑料材质，不同材质对应的壁厚设计、法兰密封形式也会做对应调整，建模时可以通过参数化设计的方式，将通径、壁厚、法兰规格、安装孔位等尺寸设置为可调参数，方便后续根据不同的工况需求快速调整模型尺寸，生成适配不同场景的管路结构。
