皮带传动系统滚轮支撑座结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1198928
  • 皮带传动系统滚轮支撑座结构设计
  • 皮带传动系统滚轮支撑座结构设计
  • 皮带传动系统滚轮支撑座结构设计
  • 皮带传动系统滚轮支撑座结构设计
  • 皮带传动系统滚轮支撑座结构设计
  • 皮带传动系统滚轮支撑座结构设计
  • 皮带传动系统滚轮支撑座结构设计

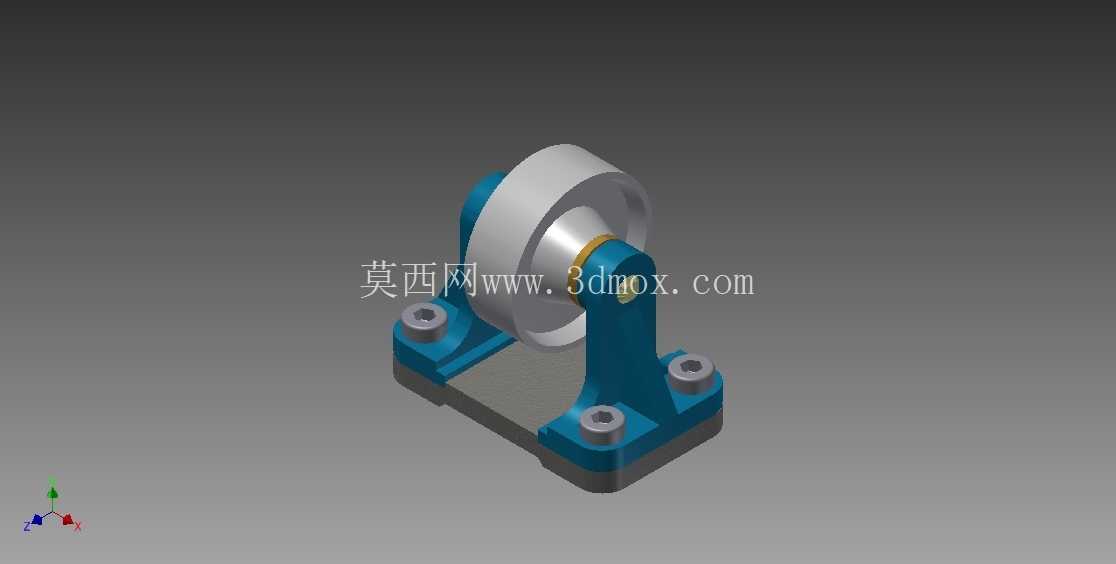

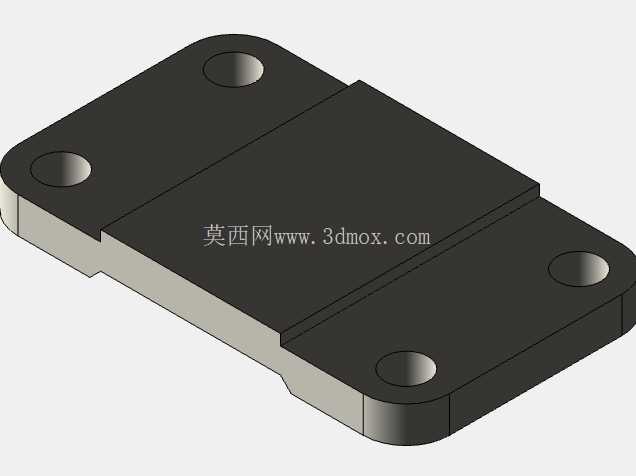

在带式输送、轻工传动、小型自动化生产线的皮带张紧与导向环节,滚轮支撑部件是保障皮带运行平稳性、降低跑偏风险的核心承载结构,这类部件的设计合理性直接决定了皮带传动系统的维护周期与运行噪音水平。这款支撑结构采用双侧立式支座搭配中部滚轮的布局,底座为一体式铣削成型结构,四个安装孔分布在底座四角,安装孔位采用沉头设计,可适配内六角圆柱头螺栓的沉装需求,安装后螺栓头部不会突出底座平面,避免与周边机架结构产生干涉,底座底面预留0.2mm的平面度加工公差,可保证与安装机架面的贴合度,减少装配后的附加应力。

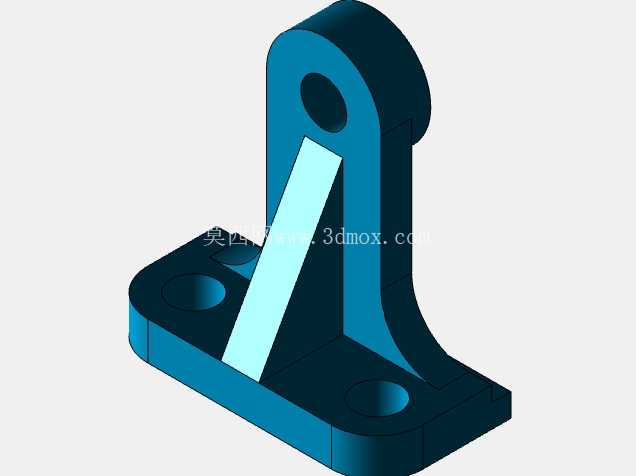

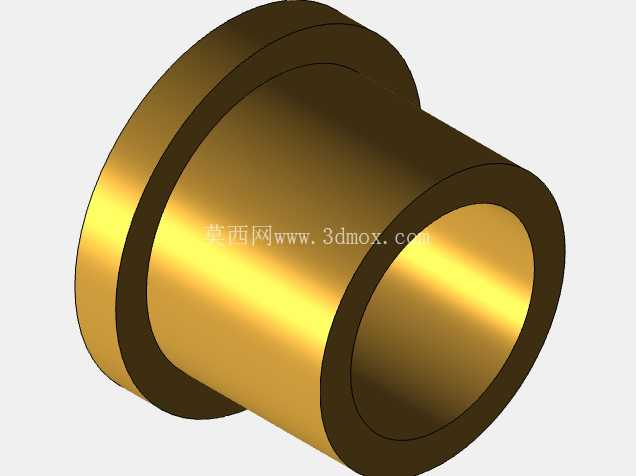

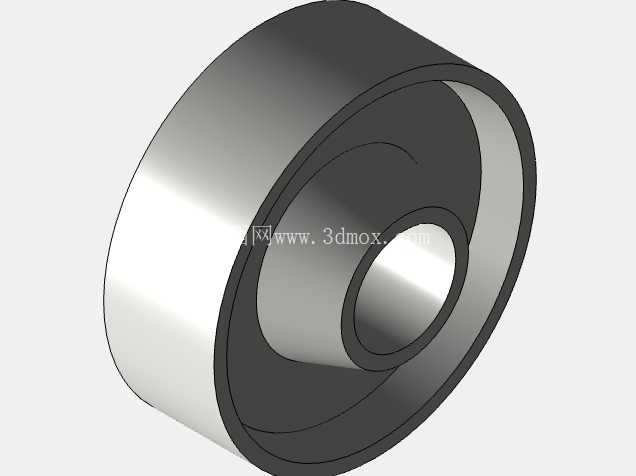

两侧的支撑立板与底座采用一体化结构设计,相比焊接式支座,一体化结构消除了焊接变形带来的同轴度误差,立板上部的轴承安装孔采用一次装夹镗孔加工,两孔的同轴度公差控制在0.02mm以内,可保证滚轮转轴安装后无卡滞、转动灵活。滚轮部分采用中空轮体结构,轮面做了圆弧过渡处理,可适配平皮带与窄V带的接触面需求,轮体与转轴之间配置标准深沟球轴承,轴承端盖通过小螺栓固定在立板外侧,既可以限制轴承的轴向窜动,也能阻挡生产环境中的粉尘、碎屑进入轴承滚道,延长轴承的润滑维护周期。

从实际应用场景来看,这类支撑结构可用于小型皮带输送机的端部张紧轮支撑、皮带传动系统的中间导向轮承载,也可作为纺织机械、包装机械中皮带换向位置的承载支座,在设计过程中需要重点考量安装边界的适配性:底座的横向安装孔距可根据机架的型材间距做适配调整,立板的高度决定了滚轮的中心高,直接影响皮带的张紧行程范围,轮体的宽度需要比适配皮带的宽度宽出10-15mm,避免皮带运行过程中出现跑偏掉带的问题。

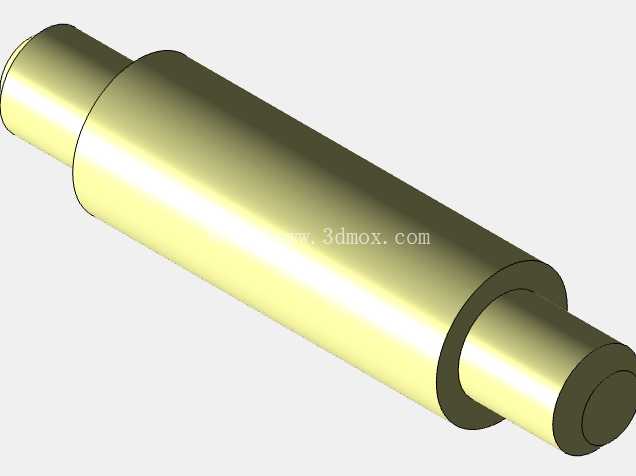

结构设计阶段需要做受力校核,当皮带张紧力作用在滚轮上时,两侧立板承受径向载荷,需要保证立板的厚度满足抗弯强度要求,避免长期受载后立板出现外张变形,导致轴承孔同轴度失效;底座的厚度需要满足安装螺栓的预紧力要求,避免螺栓锁紧时底座出现翘曲。在三维建模过程中,所有配合面都需要预留合理的装配公差,轴承与安装孔采用过渡配合,转轴与轴承内圈采用过盈配合,轮体与转轴的配合段设置轴肩定位,可减少装配时的调整工作量。

这类支撑结构的维护点主要集中在轴承的定期润滑,端盖上预留的注油孔可在不拆解结构的情况下完成润滑脂补充,日常巡检时只需要观察滚轮转动是否顺畅、皮带是否在轮面居中运行即可,不需要复杂的维护操作。针对不同的使用工况,还可以对结构做适应性调整:在腐蚀环境下使用时,可将材质更换为不锈钢,轮面包覆聚氨酯层提升耐磨性能;在高速传动场景下,可将轴承更换为带密封的高速轴承,降低运行时的振动与噪音。整体结构没有复杂的异形曲面,所有加工面都可通过常规铣削、镗削工序完成,加工成本可控,适合批量生产应用,也可作为非标设备设计时的通用支撑模块直接调用,减少重复设计的工作量。
