适配宇树Go2四足机器人的机械臂前顶部安装板

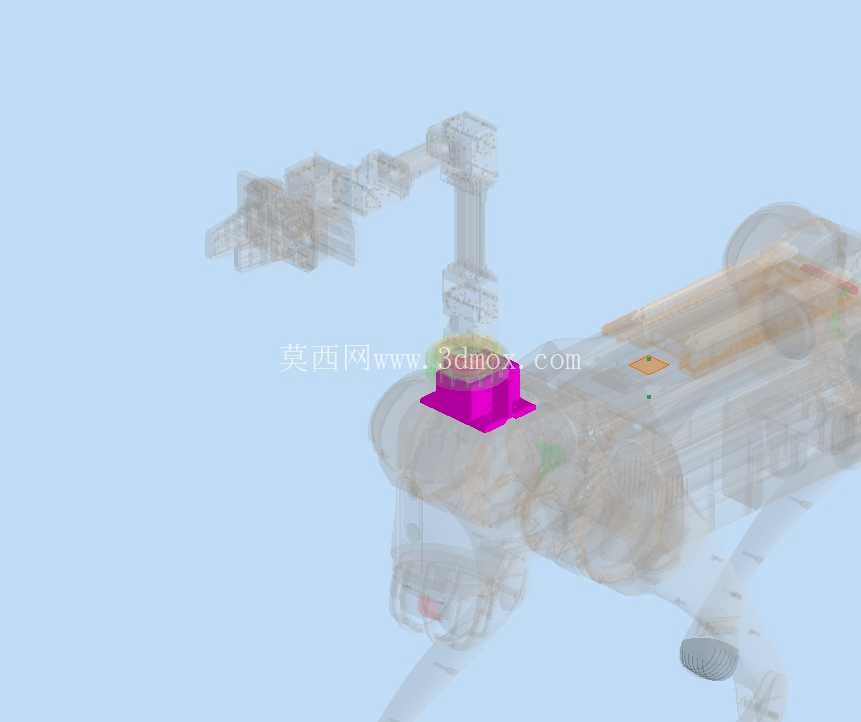

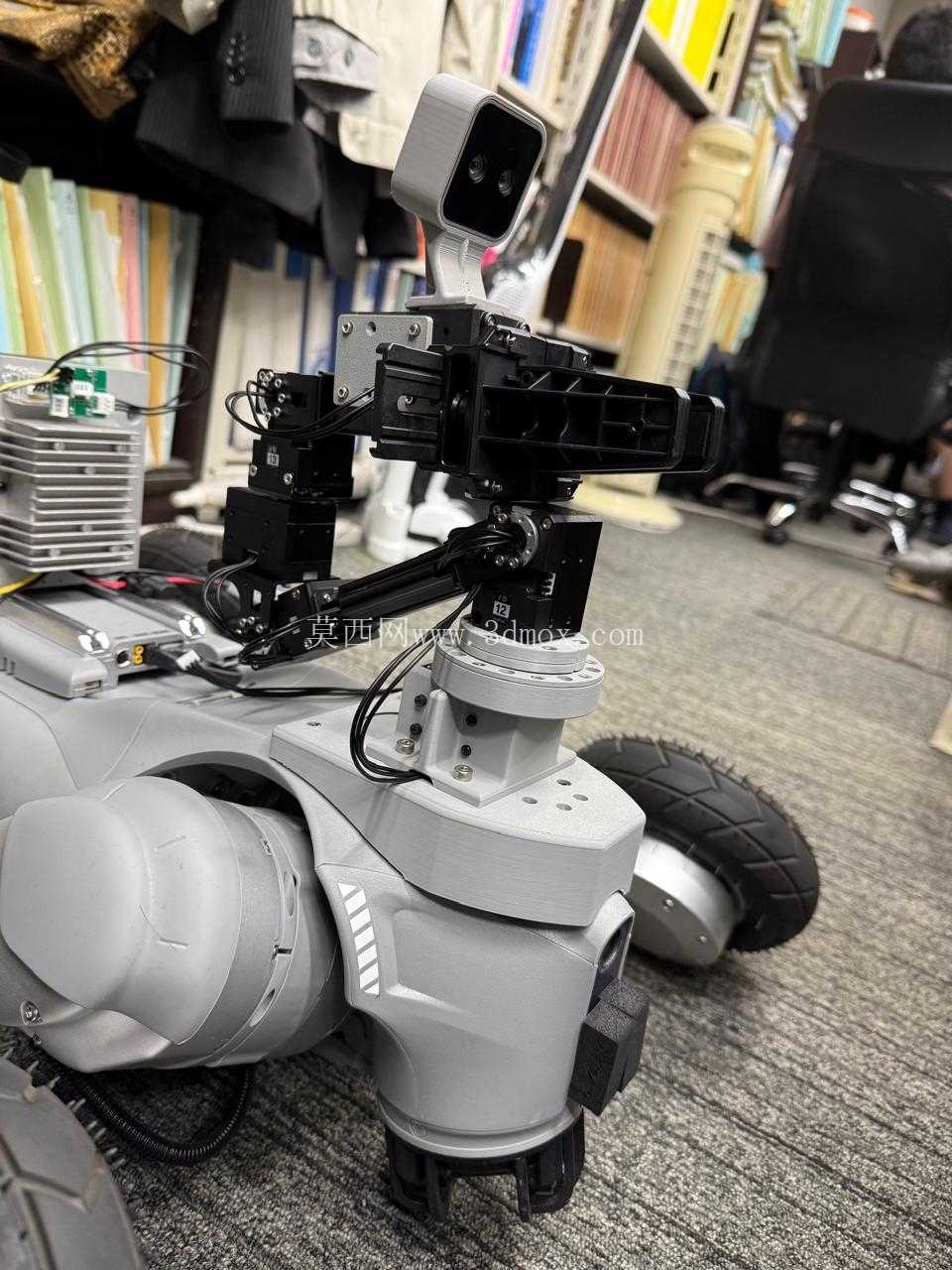

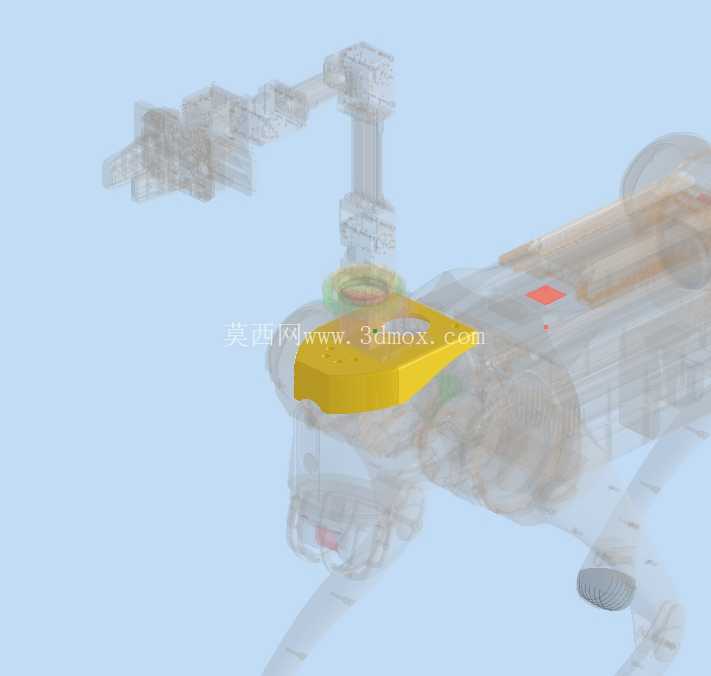

在四足机器人的二次开发场景中，搭载机械臂拓展作业能力是目前科研、巡检、轻量作业领域的主流改造方向，这款安装板正是为解决ROBOTIS OpenMANIPULATOR-X机械臂与Unitree Go2四足机器人的前装适配问题而设计的结构件。从实际落地的应用场景来看，四足机器人本身具备全地形移动能力，在搭载机械臂后可完成地面目标拾取、近距离设备操作、巡检点位的局部检测等任务，而前顶部的安装位置能够让机械臂获得最优的作业视野与活动范围，避免机械臂运动过程中与机器人本体的腿部、头部传感器结构发生干涉，同时也能保证整机重心尽量靠近机器人的几何中心，降低加装外设对四足机器人行走稳定性的影响。

从功能特性上看，这款安装板属于典型的转接定位结构件，不需要额外在机器人本体上打孔改造，完全依托Unitree Go2前顶部原有预留的安装孔位完成固定，所有孔位的位置度公差控制在0.1mm以内，能够保证机械臂安装后的基座基准与机器人本体坐标系的对齐精度，减少后续手眼标定、运动学解算的误差。安装板上对应机械臂基座的安装孔位完全匹配ROBOTIS OpenMANIPULATOR-X的标准安装接口，不需要额外加工转接垫片，机械臂固定后基座平面与机器人顶面保持平行，机械臂初始零位时的关节运动范围不会超出机器人顶面的边界，即便是机械臂运动到最大伸展位置，整体负载的力矩也在安装板的承载范围内，不会出现结构形变。

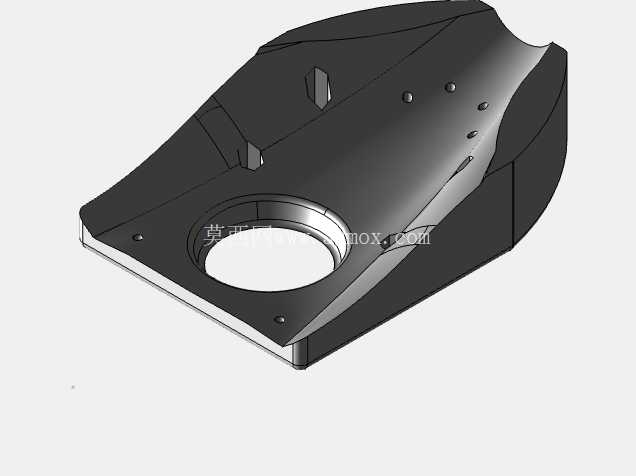

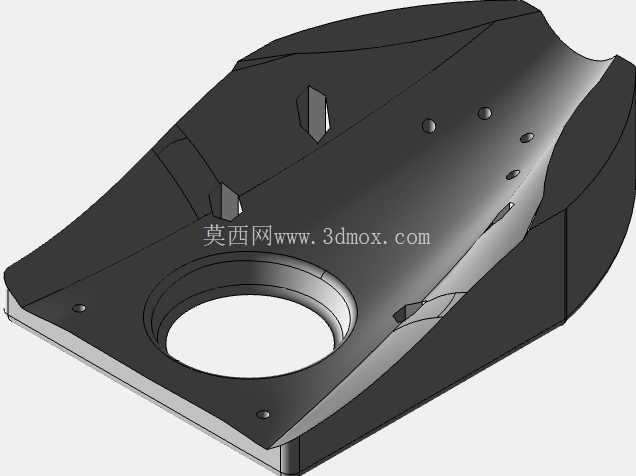

设计过程中首先对Unitree Go2前顶部的安装边界做了完整的三维扫描测绘，确认原有安装孔的坐标、顶面的曲面弧度、周边传感器的突出高度，避免安装板装配后遮挡机器人自带的前视摄像头、激光雷达等传感设备。安装板的整体外形做了切角收边处理，边缘与机器人顶面的轮廓保持齐平，没有突出的棱角，既能够避免机器人在狭窄空间通行时安装板剐蹭周边障碍物，也能让整体外观更协调。板材厚度经过受力仿真校核，选用6061铝合金材质加工时，4mm厚度即可满足机械臂满负载运动时的结构强度要求，同时将整体重量控制在120g以内，不会给四足机器人增加过多的负载负担。

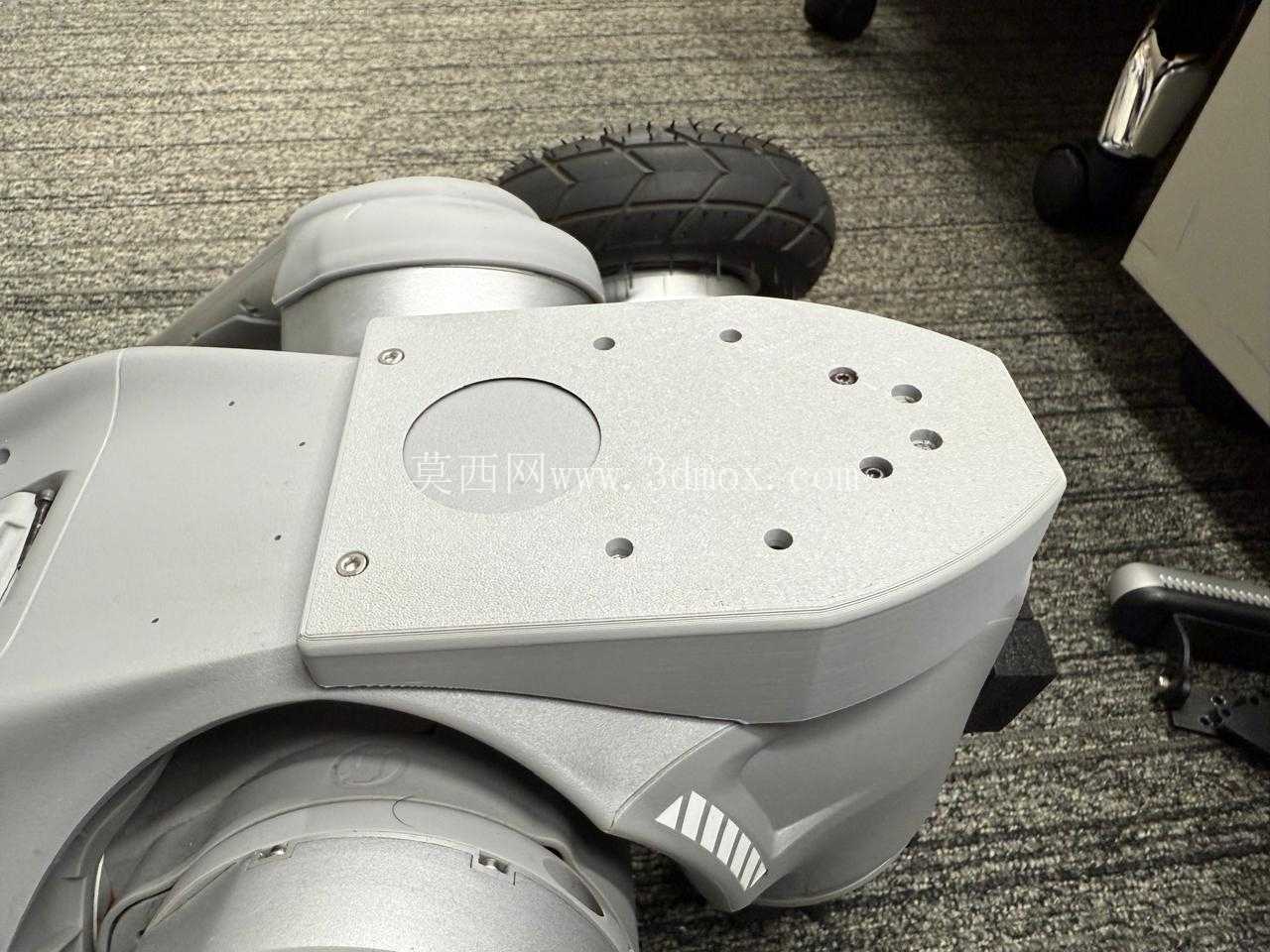

安装板上还预留了走线槽位，机械臂的动力线、信号线可以顺着安装板侧面的凹槽排布到机器人本体的走线通道内，避免线缆外露在机械臂运动范围内被拉扯损坏。所有安装孔都做了沉头处理，螺丝装配后顶面保持平整，不会出现螺丝突出干扰机械臂基座旋转的问题。在实际装配测试中，整个安装过程不需要拆解机器人本体的外壳，只需要对准原有孔位拧入配套螺丝即可完成固定，机械臂的安装调试时间可以控制在15分钟以内，大幅降低了四足机器人加装机械臂的改造门槛。针对不同的使用场景，安装板上还预留了两个额外的M3螺纹孔位，可用于固定小型摄像头、补光灯等附加外设，不需要额外加装其他支架，进一步拓展了整机的功能拓展性。
