LivoxMid360与D435传感器集成安装支架

在移动机器人与自主导航平台的感知层搭建过程中，多传感器的安装布局直接决定了感知数据的有效性与后续算法融合的精度，这款针对Livox Mid-360激光雷达与英特尔实感D435深度摄像头设计的集成安装支架，正是围绕移动作业场景下的感知需求完成的结构设计。从实际落地的场景来看，这类集成支架主要服务于室内外自主移动机器人、园区巡检无人车、仓储AGV等需要同时依赖激光点云与视觉深度数据完成定位建图、障碍物识别的设备，解决了两类传感器独立安装时存在的坐标标定繁琐、安装位置干涉、视野遮挡等实际工程问题。

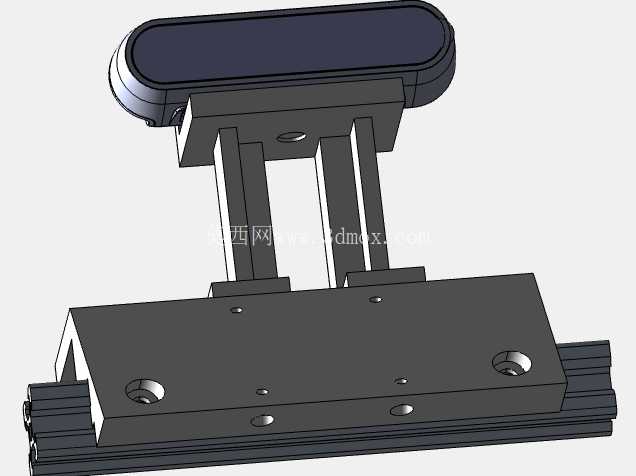

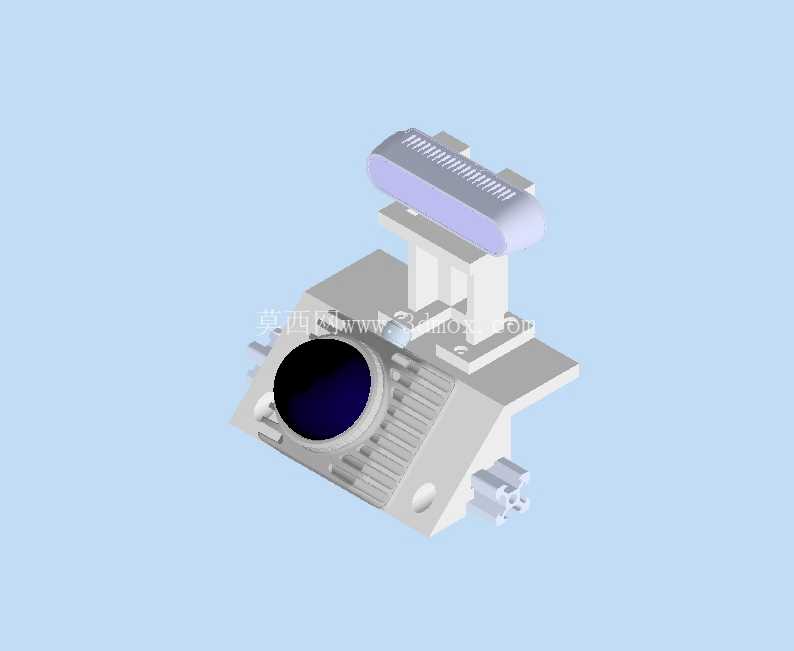

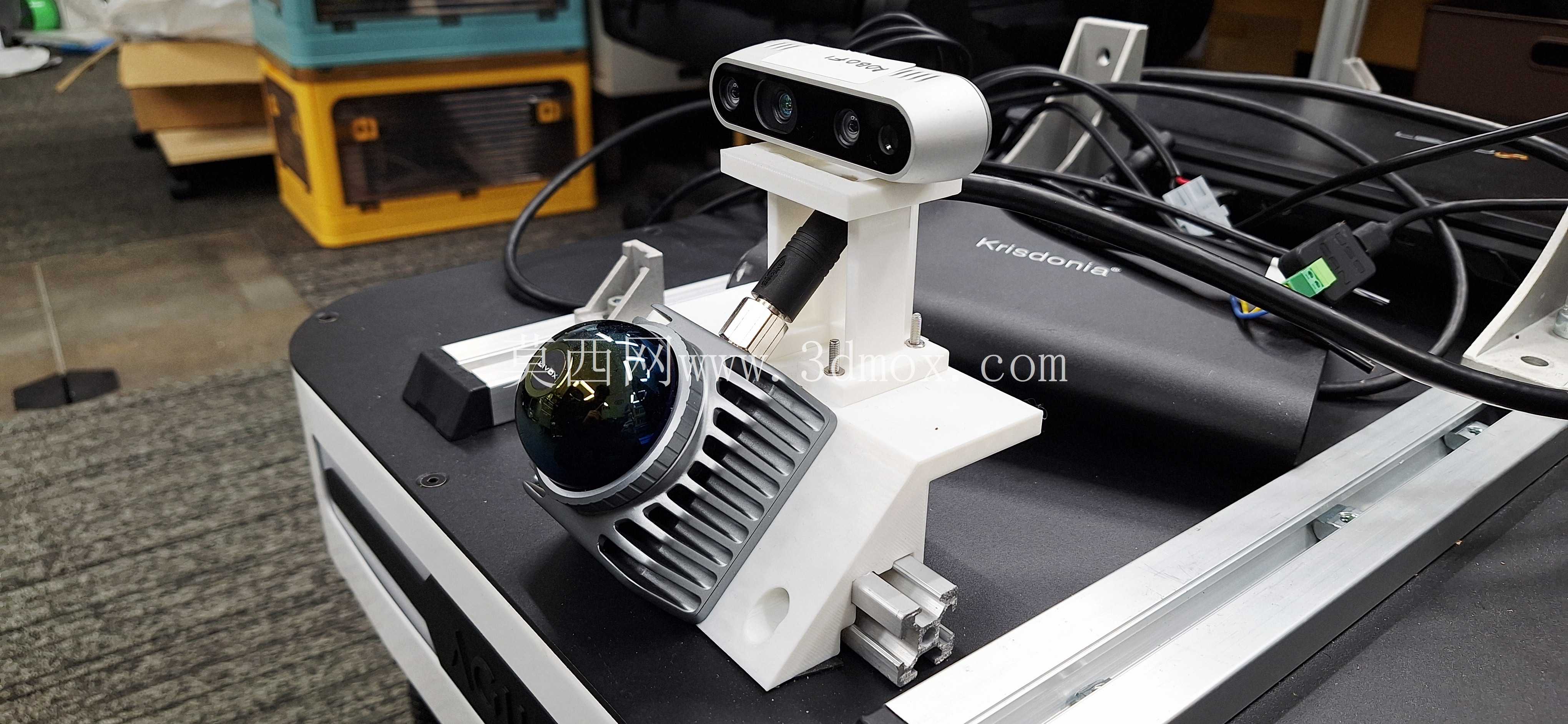

设计过程中首先考量的是两类传感器的视野覆盖需求，Livox Mid-360作为非重复扫描式激光雷达，其水平视场角可达360度，垂直视场角在常规水平安装状态下存在前方近距盲区，无法覆盖机器人行进方向正前方的低矮障碍物，因此支架特意将雷达安装面设置为45度倾斜角，让雷达的扫描视场向行进前方倾斜，既保留了侧向与后方的点云覆盖能力，又大幅提升了前方近距区域的点云密度，有效缩小了感知盲区，适配移动平台行进过程中的障碍物检测需求。而英特尔实感D435深度摄像头作为视觉感知补充，其安装位置被设置在雷达上方的水平安装位，摄像头光轴与移动平台行进方向保持平行，既避免了雷达结构对摄像头视野的遮挡，也让两类传感器的感知重叠区域集中在平台前方的核心作业区间，降低了后续外参标定的难度，提升多传感器数据融合的精度。

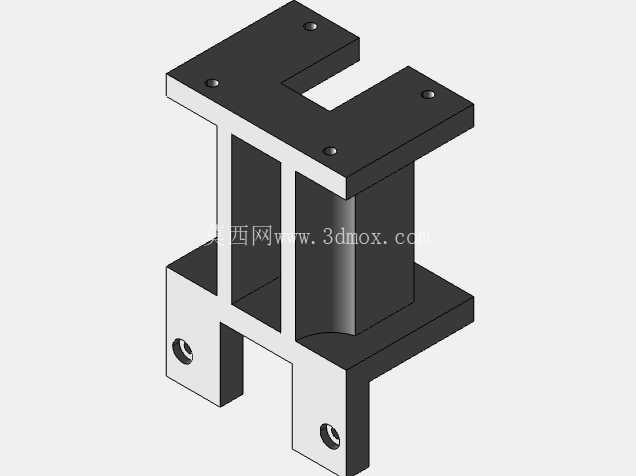

从安装边界与结构尺寸来看，支架整体采用一体化成型结构，底部预留了与移动平台上层安装板适配的固定孔位，孔位间距兼容主流移动机器人底盘的标准安装孔系，无需额外打孔即可完成固定，整体安装后突出平台表面的高度控制在合理范围内，不会因为支架过高导致设备整体重心上移，影响移动平台的行进稳定性。支架的雷达安装位预留了雷达接线的走线路径，侧边设计有走线槽，可将雷达与摄像头的连接线沿支架侧边规整布置，避免线缆外露被行进过程中的障碍物剐蹭，也减少了线缆晃动对传感器数据采集的干扰。摄像头安装位设置了微调余量，可根据实际标定需求小范围调整摄像头的俯仰角度，适配不同作业高度的移动平台感知需求。

结构强度方面，支架在保证安装精度的前提下做了轻量化处理，安装面与支撑筋的厚度经过受力校核，可承受移动平台加减速、轻微颠簸场景下的冲击力，不会出现传感器晃动导致的点云畸变、视觉图像模糊问题。两类传感器的安装孔位完全匹配对应设备的官方安装尺寸，安装时无需对传感器本体做任何改装，直接通过标准紧固件即可完成固定，拆装维护十分便捷。在实际应用中，这类集成支架省去了工程人员自行设计加工安装结构的周期，可直接完成两类核心感知传感器的集成部署，让感知层的搭建效率大幅提升，同时统一的安装基准也保证了不同设备间传感器安装位置的一致性，降低了批量部署时的标定工作量。针对户外作业场景，支架的安装结构还预留了防水胶条的安装槽位，可配合外罩实现传感器的基础防护，适配更多复杂作业环境下的使用需求。
