22毫米直径紧急停止按钮安装固定盒

在非标设备调试、原型机搭建、临时测试工位这类场景里，急停控件的安装往往是容易被忽略但又直接关联操作安全的环节——很多临时搭建的测试台、原型验证装置没有预留标准的控件安装面板，要是额外做钣金打孔、焊接支架，不仅拖慢项目进度，临时场景下也没必要投入过多加工成本，这款适配22毫米直径急停按钮的固定盒，就是针对这类需求做的结构设计。

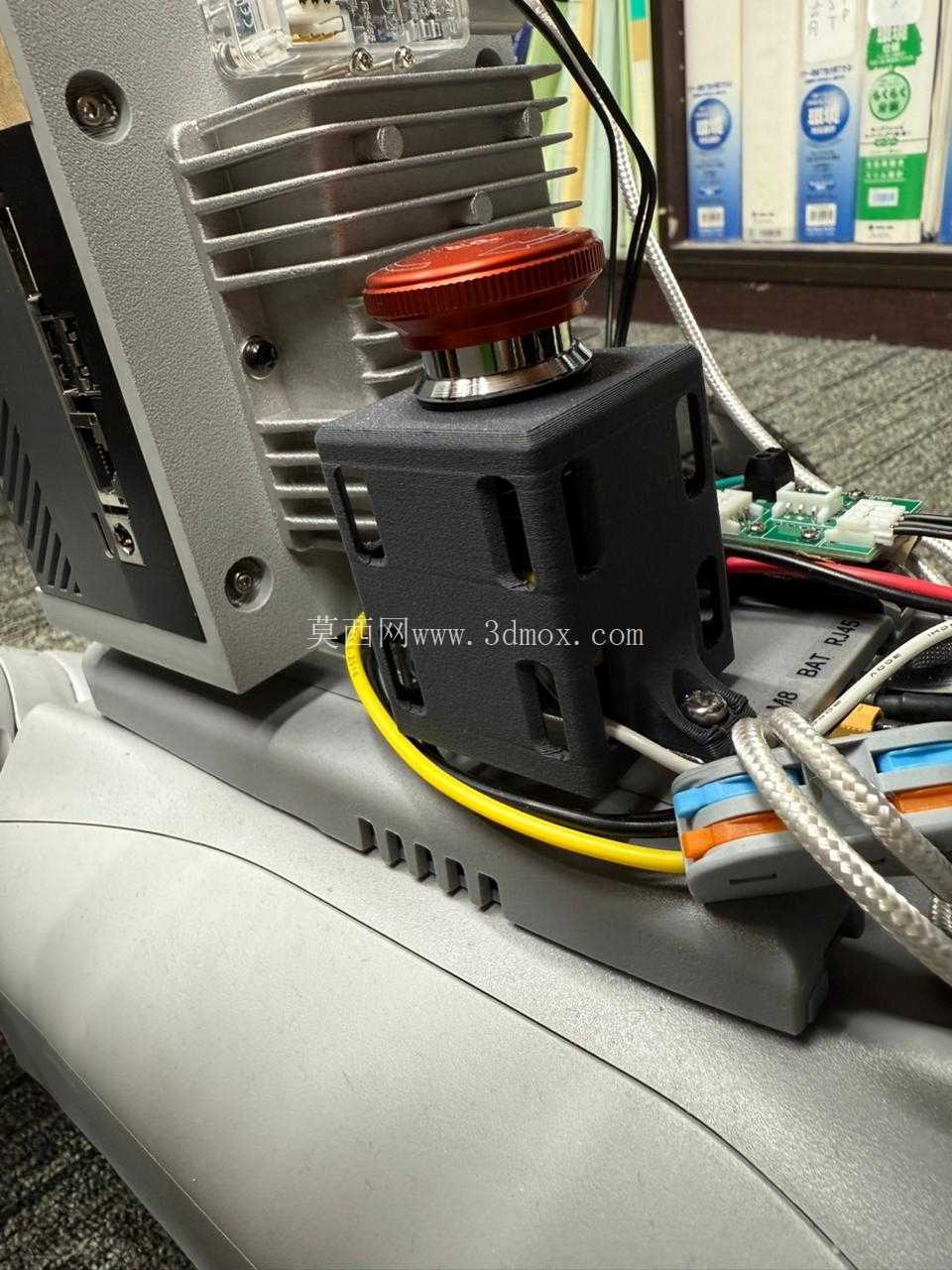

从实际使用场景来看，它覆盖的范围很广：小型桌面级工业机器人的临时调试工位，不需要给铝型材框架做额外的面板加工，直接把按钮盒固定在型材上就能完成急停控件的布设；汽车冲压模具的上机测试环节，现场临时搭建的测试回路需要就近设置急停触发点，不用在模座上额外钻孔攻丝，通过配套的固定结构就能快速把急停按钮装在操作位旁的型材架上；还有高校实验室的工业原型项目、小型自动化设备的临时改线测试，都能用到这类快装式的按钮固定结构。

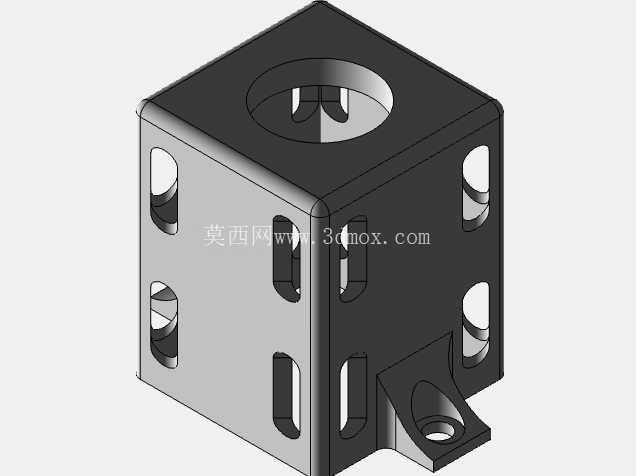

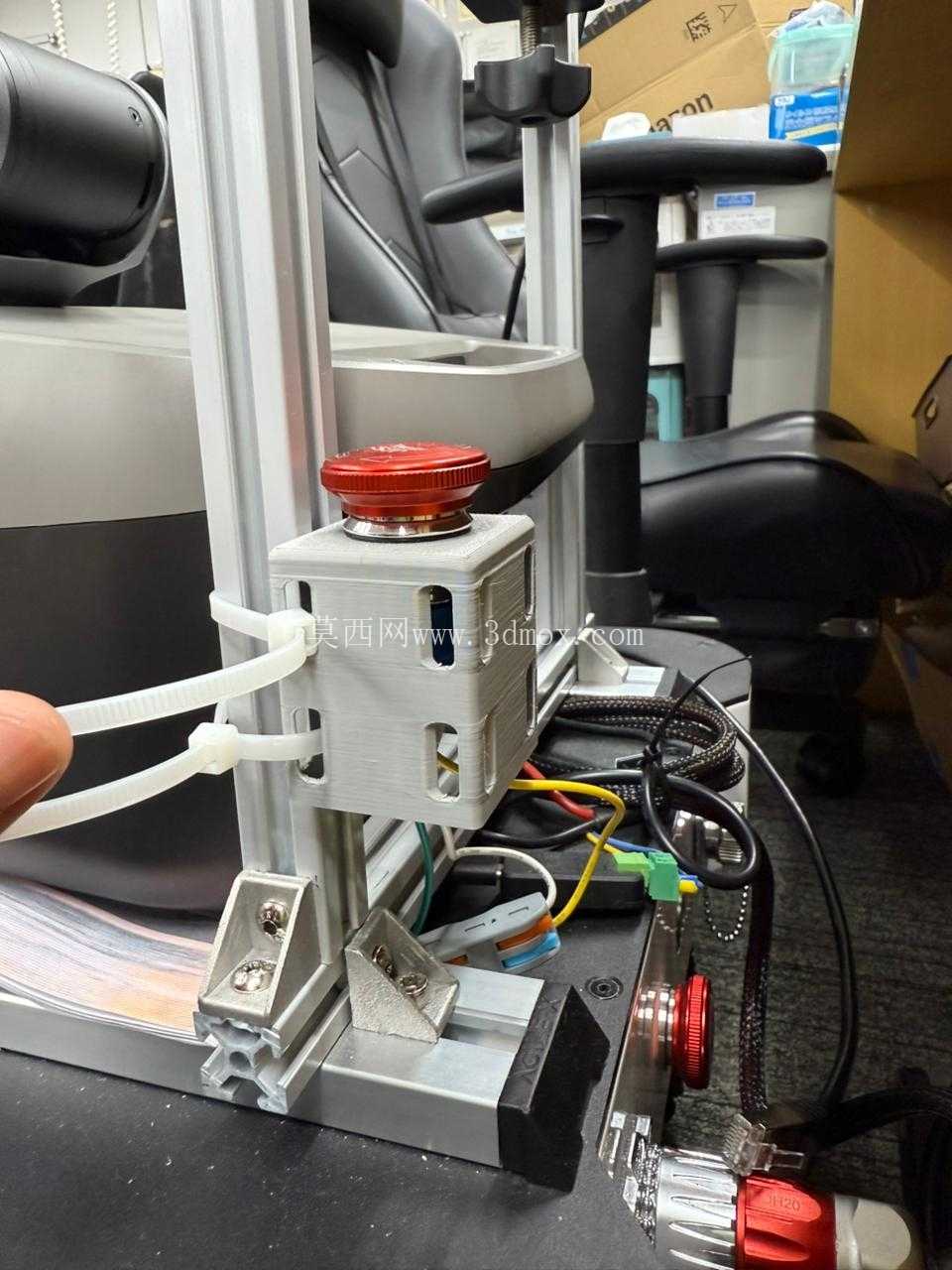

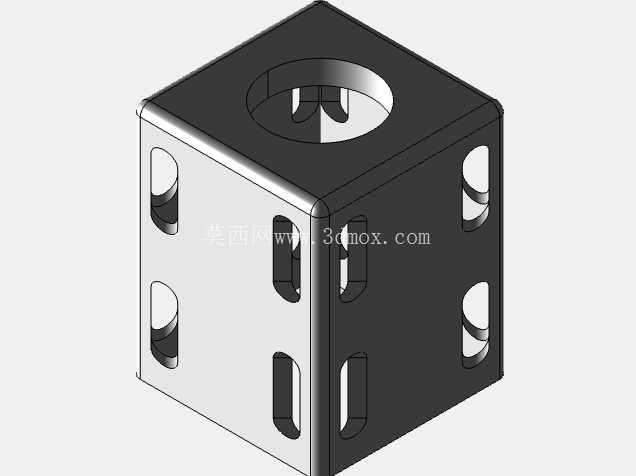

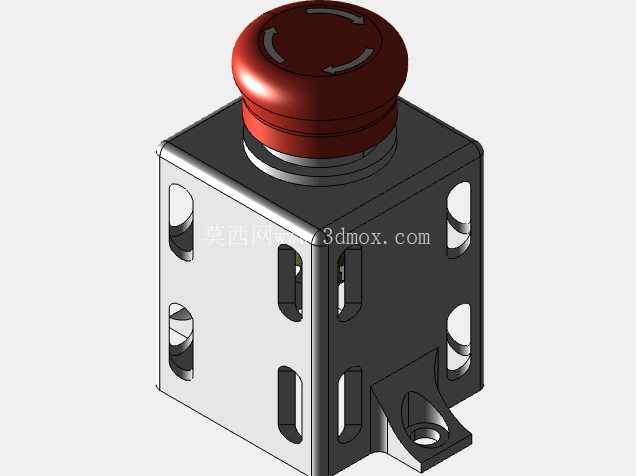

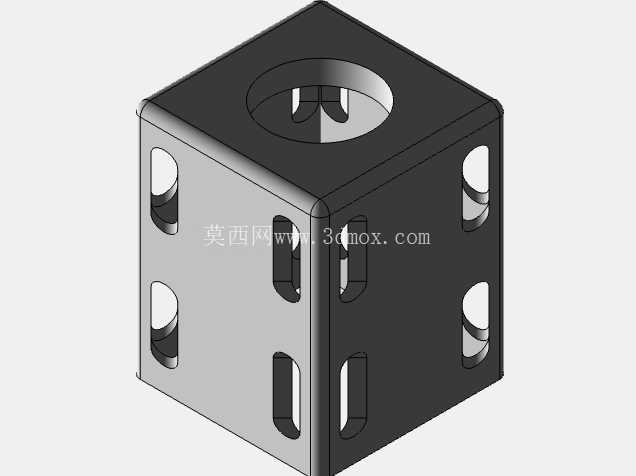

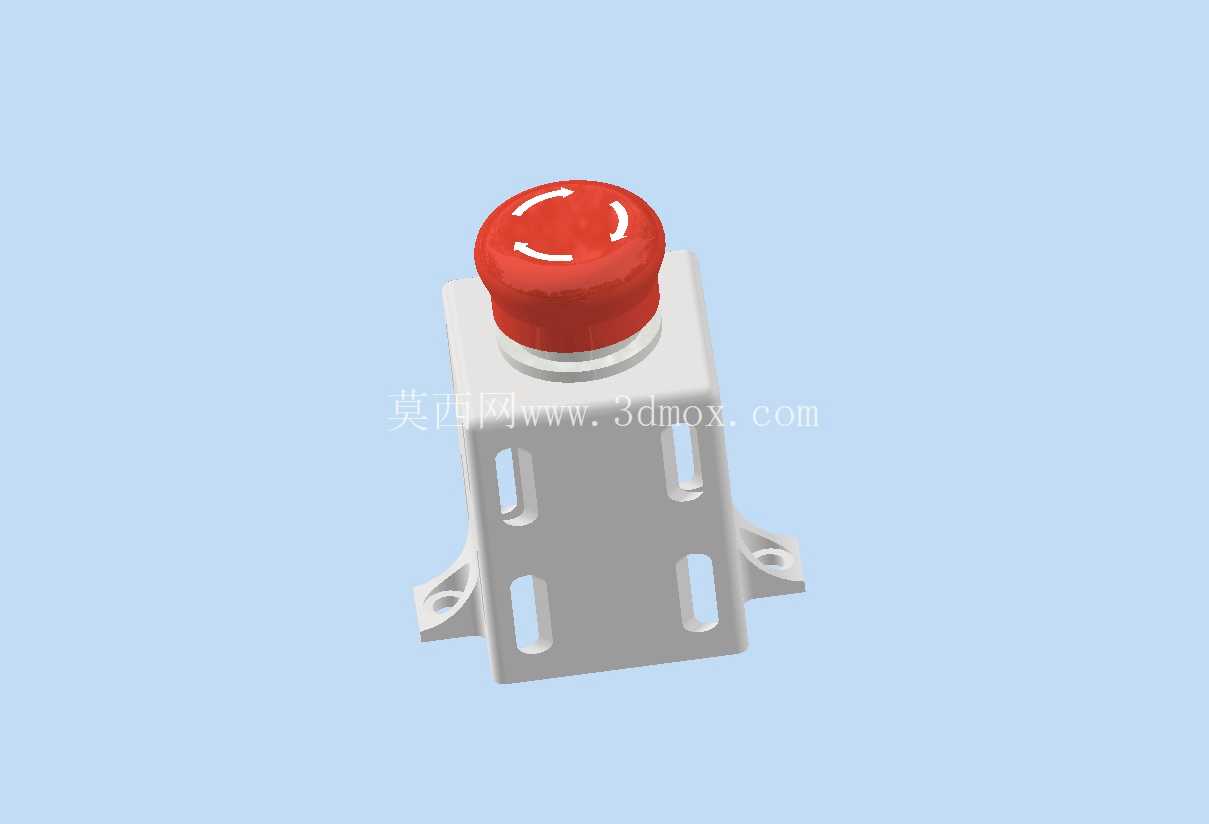

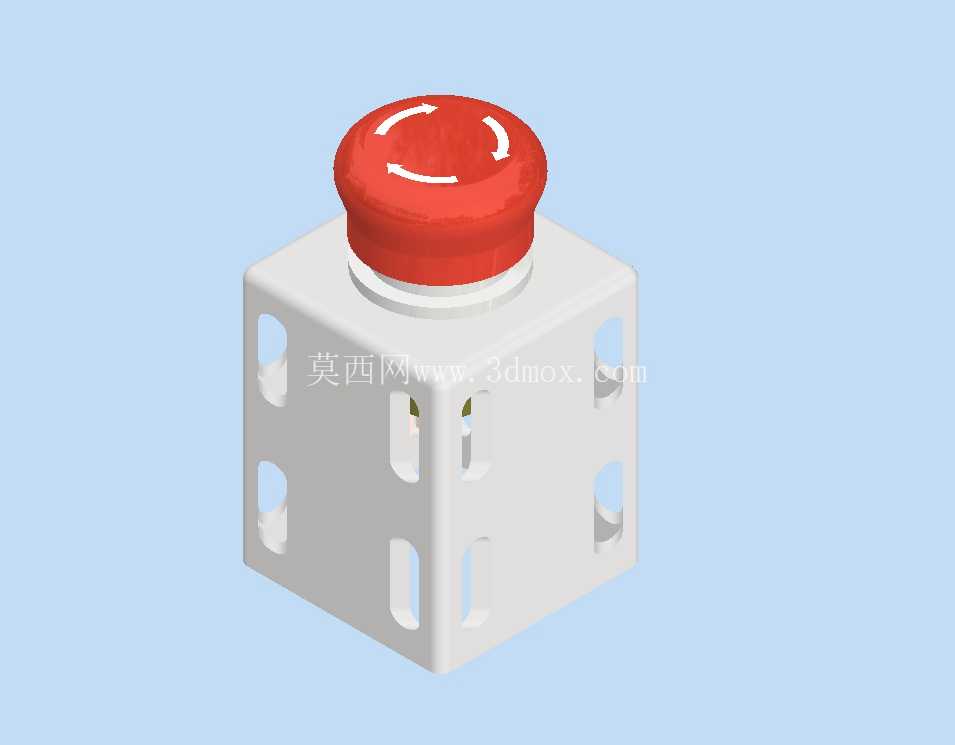

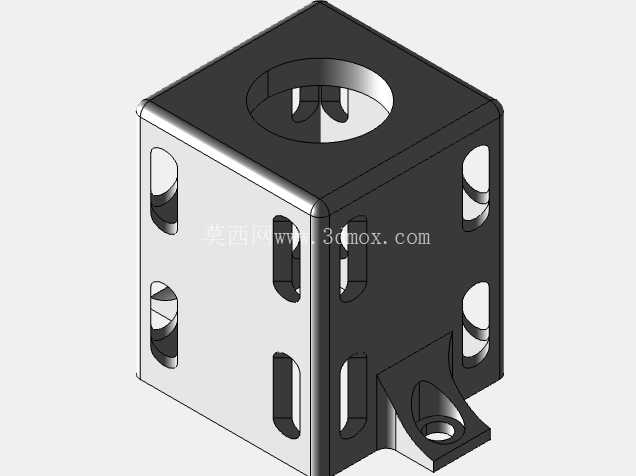

这款按钮盒做了两种安装结构的版本，一种带L型安装挂耳，一种是直装式的盒体，适配不同的安装空间。带L型挂耳的版本，挂耳上预留了标准的铝型材槽宽适配的安装孔位，可以直接用T型螺栓搭配蝶形螺母固定在欧标2020、3030这类常用的工业铝型材上，安装时不需要对型材做任何二次加工，松开螺母就能随意调整安装位置，适合需要频繁调整工位布局的测试场景；直装版本的盒体背部做了平贴安装面，可以用扎带、双面胶或者快装螺丝固定在平面机架、设备外壳侧壁上，适合安装空间局促、没有型材布设的位置。

尺寸边界上，盒体的开孔严格适配工业领域通用的22毫米直径急停按钮，开孔公差控制在合理范围，常规的国产、进口22mm急停按钮都能直接卡入安装，不需要额外扩孔或者加衬套；盒体内部预留了足够的接线空间，按钮的接线端子、引出的线缆都能完全收纳在盒内，不会出现线缆外露、接线端被剐蹭松动的问题；盒体侧壁预留了标准的线缆走孔，搭配常用的塑料电缆防水接头就能完成线缆的固定与防护，走孔位置做了圆角处理，不会划伤线缆外皮。

设计思路上完全围绕快速部署、免额外加工的核心需求，没有做多余的装饰性结构，所有结构特征都服务于安装与使用：盒体的壁厚做了合理的优化，既保证安装按钮后不会因为频繁按动出现形变开裂，又不会因为壁厚过大浪费打印或者注塑加工的材料；安装孔位的位置做了受力优化，按动急停按钮时的下压力会直接传导到安装基面，不会出现盒体翘边、固定点松动的问题；盒体边角都做了圆角倒钝处理，安装调试时不会划伤操作人员的手部，符合工业控件的安全设计要求。

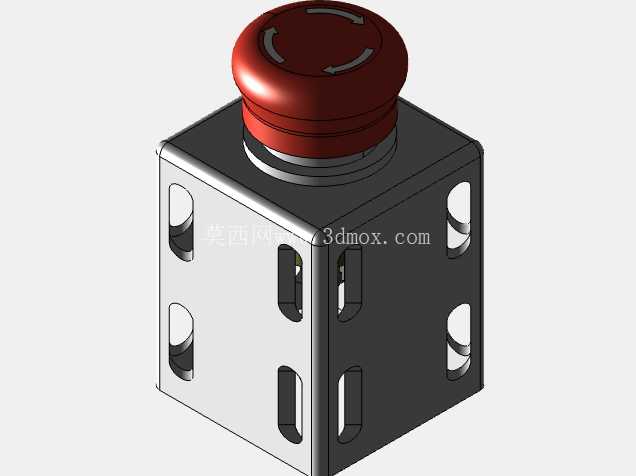

实际使用时，不需要复杂的装配流程：先把急停按钮从盒体正面的开孔穿入，用按钮自带的锁紧螺母把按钮固定在盒体上，接好控制线缆后把线缆从侧壁的走孔穿出，再根据现场的安装条件选择对应的固定方式，几分钟就能完成一个急停点位的布设。相比传统的在面板上打孔安装按钮的方式，这种独立的按钮盒不需要改动原有设备的结构，不管是临时测试用的回路，还是后续需要永久保留的控件点位，都能灵活适配，尤其是在原型迭代阶段，设备的结构经常调整，急停的位置也需要跟着操作位变动，这种快装结构的优势就非常明显——不需要重新做面板加工，拆下来换个位置固定就能完成点位调整，能节省大量的现场加工与调整时间。

从结构可靠性来看，盒体的受力结构做了针对性加强，按钮安装位的背部做了加强筋结构，频繁按动急停按钮产生的冲击力会通过加强筋分散到整个盒体与安装基面，不会出现安装位开裂的问题；L型安装挂耳的位置也做了加厚处理，固定在铝型材上之后，即使大力按动按钮，挂耳也不会出现断裂或者形变。线缆引出的位置预留了足够的弯曲半径，线缆接好之后不会出现过度弯折导致线芯断裂的问题，适合车间、实验室这类存在一定振动的使用环境。
