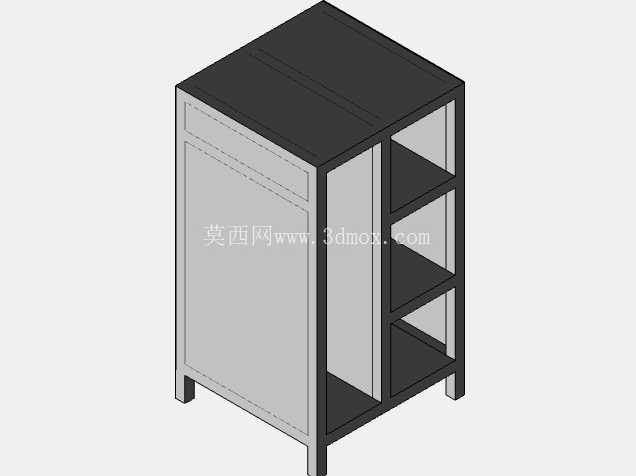

立式三层分隔金属储物柜体结构设计

　　这款立式金属柜体采用框架式钣金焊接结构，整体为方正立式布局，左侧设置整面封闭门板区域，右侧为三层开放式置物格，兼顾封闭储物与开放取放的双重使用需求，在车间工位、设备旁工具存放、小型物料分类收纳场景中适配性极强。从结构设计逻辑来看，整体框架采用等边角钢作为主支撑骨架，四根竖向立柱从底部支脚一直延伸至顶部封板，上下端分别焊接横向围框形成闭合受力结构，避免长期承重出现框架变形；底部支脚做了10mm高度的抬高设计，既可以规避地面潮气对柜体底部的侵蚀，也能在地面不平整时通过垫片微调柜体水平度，防止门板开合卡滞。

　　左侧封闭区域的门板采用内嵌式安装，门板四周做了15mm宽度的折边加强筋，无需额外增加加强筋即可保证门板平面度，避免大尺寸薄钣金出现中部凹陷的问题；门板与框架之间采用隐藏式合页连接，开合角度可达110度，内部可放置较大尺寸的工装配件、备用零件或者不常取用的物料，封闭结构可以有效阻挡车间内的粉尘、切削液飞溅，保护内部存放物品不受污染。右侧三层开放式置物格的层板采用1.5mm厚度冷轧钢板折弯成型，每层层板下方都焊接有横向支撑方管，单层层板额定承重可达25kg，适合放置频繁取用的工具、量具、待加工小零件或者作业指导书文件，开放式设计无需开门即可快速取放物品，适配高频作业场景的使用需求。

　　顶部采用整面盖板满焊连接，盖板边缘做了向下20mm的包边处理，既可以提升顶部框架的整体刚性，也能防止放置在顶部的小物件滑落；柜体所有外露边缘都做了R2mm的圆角打磨处理，避免钣金锐边造成作业人员磕碰划伤，符合工业设备的安全设计规范。从安装边界来看，柜体整体宽度控制在600mm，深度400mm，高度1200mm，占地面积仅0.24平方米，既可以单独放置在工位侧边作为工具柜使用，也可以多台并排拼接组成车间物料存放区，底部预留的膨胀螺栓安装孔可以将柜体固定在地面，应对重型物料存放时的稳定性需求；柜体表面采用静电喷塑处理，涂层厚度控制在60-80μm，具备耐油污、耐刮擦的特性，适配车间复杂的使用环境。

　　在建模过程中，所有钣金折弯参数都按照常规钣金加工厂的加工能力设置，折弯内R角统一为0.8倍板厚，焊缝预留量控制在0.5mm，所有拼接位置都预留了焊接收缩余量，加工时无需二次调整参数即可直接下料生产；框架的所有连接位置都设计为满焊结构，焊接后打磨平整再做表面处理，避免出现虚焊导致的框架晃动问题。这款柜体的结构没有复杂的异形曲面，所有零件都可以通过常规的激光切割、折弯、焊接工艺完成加工，加工成本低、生产周期短，同时结构刚性充足，在日常工业场景下使用寿命可达10年以上，除了工业场景使用外，调整表面处理工艺后也可适配仓储、办公等场景的储物需求。
