M24规格外六角半螺纹螺栓结构设计

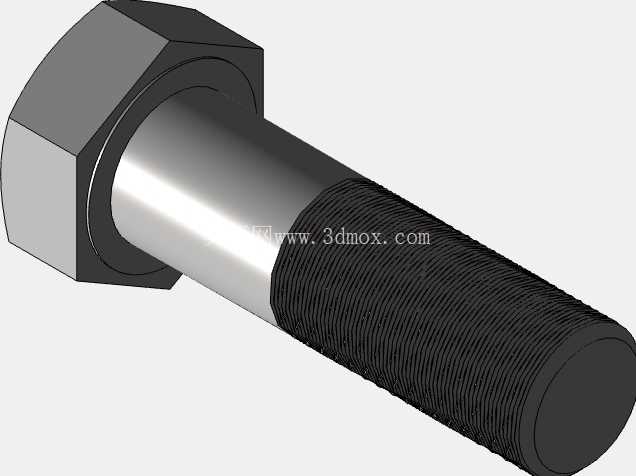

　　在重型机械机架拼接、大型模具模架锁固、钢结构节点连接这类需要大预紧力的装配场景中，M24规格的外六角螺栓是应用频次极高的一类紧固件，本次建模还原的半螺纹款螺栓，正是针对被连接件总厚度小于螺杆光杆段长度的装配工况设计，避免螺纹段伸入结合面造成剪切应力集中、连接刚度不足的问题。从结构设计逻辑来看，这款螺栓的头部采用标准外六角构型，对边尺寸严格匹配对应规格的套筒、开口扳手作业空间，建模时特意还原了头部与螺杆衔接处的圆角过渡结构，这个细节在实际生产中至关重要——如果忽略这个过渡圆角，螺栓在承受交变拉压载荷、横向剪切载荷时，头部与螺杆的衔接位置会出现严重的应力集中，直接成为疲劳断裂的起始点，很多现场出现的螺栓断头故障，追根溯源都是加工时省略了这个圆角，或是建模阶段未标注该结构导致加工遗漏。

　　螺杆部分分为光杆段与螺纹段两个区域，光杆段的直径设计为螺纹中径尺寸，装配时光杆段穿过被连接件的安装孔，配合精度控制在间隙配合区间，既保证装配时能够顺利穿入孔位，又不会因为间隙过大造成连接错位，在承受横向载荷时，光杆段可以承担部分剪切力，避免螺纹牙型直接受剪发生滑牙失效。螺纹段采用标准公制粗牙螺纹，牙型角60度，建模时还原了真实的螺纹牙型轮廓而非贴图示意，这一点对于后续做有限元受力分析、装配干涉检查尤为重要，很多简化建模的螺栓模型将螺纹做成圆柱面贴图，在模拟螺纹啮合受力、校核螺纹旋合长度时会出现计算偏差，无法指导实际的选型计算。

　　从安装边界来看，这款螺栓的光杆段长度适配总厚度在50mm以内的被连接件叠层，装配时需要在螺栓头部、螺母与被连接件的接触面加装平垫圈，若作业场景存在振动载荷还需搭配弹簧垫圈或螺纹锁固胶，避免长期运行后出现螺母松脱。外六角头部的设计充分考虑了现场装配的工具兼容性，无论是使用气动冲击扳手快速预紧，还是使用扭矩扳手做最终的定扭矩锁紧，六角头的受力面都能均匀传递扭矩，不会像内六角结构那样在大扭矩下出现打滑拧圆的问题，适合重型装配场景下的大预紧力作业需求。在压铸模具的模架锁固场景中，这类螺栓需要承受模具开合模时的反复冲击载荷，以及模温变化带来的热胀冷缩应力，因此螺杆的光杆段长度设计必须保证螺纹旋合段完全伸出被连接件外侧，让螺母的承压面完全作用在螺纹段的完整牙型上，避免出现部分牙型悬空、受力不均导致的螺纹脱扣。建模过程中还特意还原了螺栓末端的倒角结构，这个结构看似不起眼，实际装配时能够快速对准螺母的螺纹入口，提升装配效率，同时避免螺栓末端的锐边划伤操作人员、或是刮损安装孔内壁。

　　在做整机装配的干涉检查时，这款螺栓的三维模型可以直接导入装配体，验证螺栓穿入后头部是否与周边的加强筋、管路、其他零部件发生空间干涉，提前排查现场装配时可能出现的螺栓装不进去、扳手没有作业空间的问题，减少现场返工的概率。对于结构设计人员来说，这类标准紧固件的精准建模，能够让装配体的质量属性计算更加准确，整机的重心、转动惯量等参数计算偏差更小，后续做动力学仿真时的结果也更贴近实际工况。很多设计新人在选用螺栓时往往只关注螺纹规格，忽略光杆段长度、头部尺寸、过渡圆角这些细节，导致现场装配时出现各种问题，而精准的三维模型可以直观呈现这些结构细节，帮助设计人员在选型阶段就匹配到适配工况的紧固件，从设计源头规避连接失效的风险。
