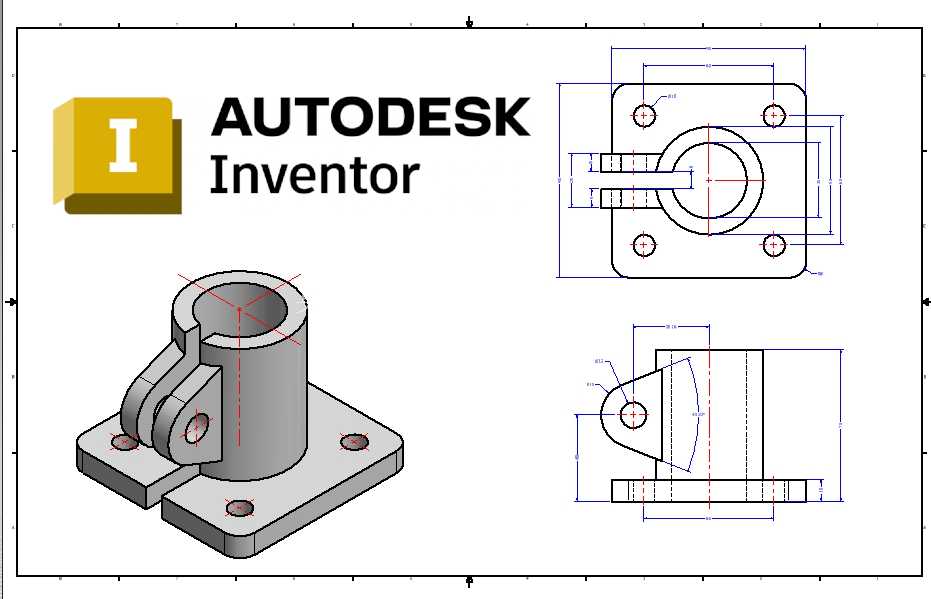

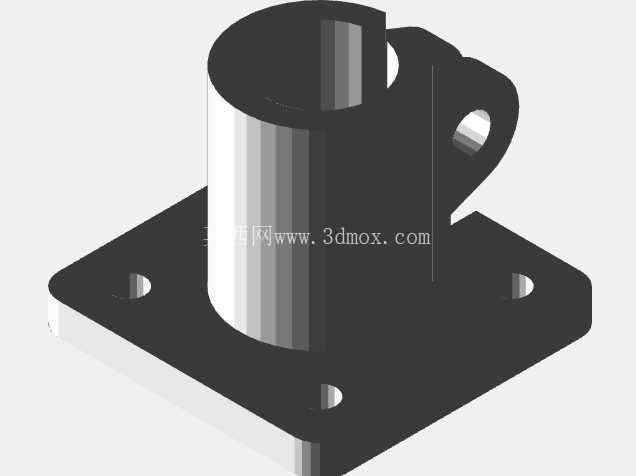

带侧耳方形法兰安装立式支撑座结构

在轻工自动化输送线、小型工装夹具定位单元、桌面级实验设备的机架搭建场景里，这类带侧装耳的立式支撑座是非常常见的连接构件，主要承担垂直方向立柱与底部安装基面的刚性衔接，同时侧耳位置可用于挂载小型传感器支架、限位挡块或者辅助走线拖链的固定端，不用额外在主立柱上钻孔攻丝，避免破坏立柱主体的结构强度。从实际使用的工况来看，这类支撑座大多采用压铸工艺成型，后续只需要对安装面、安装孔做少量机加工就能达到装配精度要求，批量生产时的成本控制优势很明显，适合用在对承载要求不是极端苛刻，但对安装一致性、零件互换性要求较高的量产设备上。

设计这类构件的时候，首先要确定底部法兰的安装边界，方形法兰的四个角预留的沉头安装孔，孔位间距要匹配常用的工业铝型材端面孔距或者标准钢板安装台的预留孔位，沉头深度要保证常用的内六角圆柱头螺栓安装后顶面不高出法兰平面，不会和上方套入的立柱端面产生干涉。中间的立式筒体部分，内径尺寸要和配套的圆立柱外径做间隙配合，间隙量控制在0.02到0.05毫米之间，既保证立柱可以顺利套入定位，又不会因为间隙过大导致装配后出现晃动，筒体的壁厚要根据实际承载来核算，常规工况下4到6毫米的壁厚就能满足垂直方向50公斤以内的静载要求，不会出现压溃变形的问题。

侧耳的设计是这个构件区别于普通法兰支撑座的核心，侧耳上的通孔位置要避开筒体的主受力区域，凸台结构要做足够的圆角过渡，避免压铸成型的时候出现应力集中导致的冷隔缺陷，同时侧耳的安装面要和底部法兰面保持平行，保证挂载的零件安装后不会出现角度偏差。很多新手建模的时候容易忽略拔模斜度的设置，这类压铸件的所有竖直面都要设置1到1.5度的拔模斜度，方向要和模具开模方向保持一致，筒体的内孔拔模要注意小端尺寸作为配合基准，不能因为拔模导致配合段的尺寸超差。另外所有的锐边都要做R0.5到R1的圆角处理，既可以减少压铸时的应力集中，也能避免装配的时候划伤操作人员。

从安装流程来看，实际装配时先把支撑座通过四个沉头螺栓固定在底部安装基面上，打表校正筒体的垂直度，保证筒体轴线和安装基面的垂直度误差在0.02毫米/100毫米以内，再将配套的立柱从筒体上方插入，到位后可以通过筒体侧面预留的顶丝孔（如果设计有顶丝结构的话）锁紧，或者采用过盈配合压入，侧耳位置的安装孔可以根据实际挂载需求，装配对应的螺栓来固定附属零件。要注意的是，这类支撑座不适合承受过大的侧向倾覆力矩，如果有侧向载荷的工况，需要在筒体和法兰连接的位置增加加强筋结构，提升整体的抗扭刚度，避免长期受载后焊缝或者压铸本体出现开裂。

建模过程中还要考虑零件的工艺性，法兰底部可以做0.5毫米的凹入设计，只保留法兰外圈和孔位周围的接触平面，这样即使安装基面有少量平面度误差，也能保证支撑座安装后不会出现翘曲，降低对安装基面的加工精度要求。筒体顶部的端口要做小的倒角，方便立柱装配的时候顺利导入，不会因为端口的毛刺卡住立柱。侧耳的通孔如果是用于穿螺栓的话，要预留足够的螺栓安装空间，保证扳手可以顺利操作，不会和筒体部分产生干涉。很多初学者做这类零件的时候，往往只关注外形的相似度，忽略了这些工艺细节和装配边界，导致建出来的模型看着像，实际没法用于生产指导，这也是做机械结构建模必须要注意的点——所有的结构设计都要服务于实际加工和装配，不能只追求视觉上的效果。
