压铸模用带法兰凸台连接底板结构

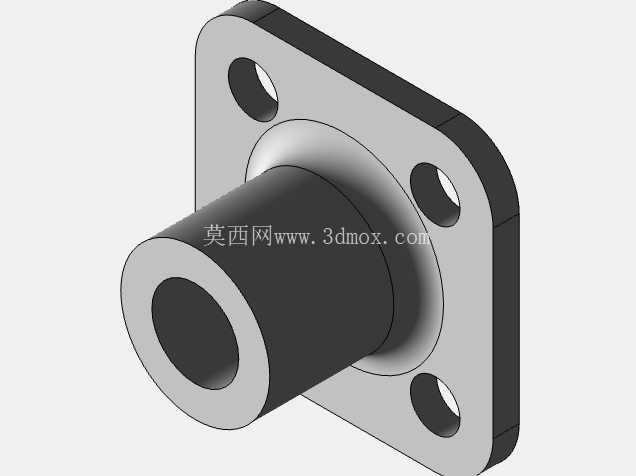

　　在压铸生产的模具装配体系中，这类带方形法兰的凸台底板是模架与外部执行机构、导向组件衔接的核心承载零件，日常多布置在压铸模动模侧的顶出机构安装位、冷却管路对接位或者模架与压铸机工作台的过渡连接位置，承担载荷传递、定位基准、管路防护的多重作用。从结构设计逻辑来看，方形法兰盘的四个角位设置了贯通安装孔，孔位的中心距公差严格控制在±0.02mm范围内，安装时可通过内六角螺栓直接与模架的基准面锁附，法兰盘与模架贴合的端面做了精磨处理，平面度达到0.01mm，避免锁附后出现应力集中导致的配合面翘曲，影响后续组件的同轴度。

　　中间延伸的空心凸台结构，内孔做了珩磨处理，表面粗糙度控制在Ra0.8，既可以作为顶杆、导柱的滑动导向通道，也可以作为冷却介质、液压油路的输送通道，凸台与法兰盘的衔接位置做了R3的圆角过渡，避免压铸生产过程中反复受交变载荷出现应力开裂的问题，毕竟压铸生产时模具会反复经历合模压射、开模顶出的载荷冲击，应力集中位置很容易在数万模次后出现疲劳裂纹。从安装边界来看，方形法兰的边长尺寸适配常规300吨以内压铸机的模架安装槽间距，凸台的伸出长度刚好匹配模架对应位置的沉台深度，安装后凸台端面不会突出模架的合模面，不会干扰合模时动定模的贴合精度，四个安装孔的孔径适配M8的内六角螺栓，锁附扭矩控制在22N·m即可达到足够的连接强度，又不会因为扭矩过大压溃法兰盘的贴合面。

　　这类零件的材质一般选用40Cr调质处理，表面做发黑防锈处理，部分有耐磨需求的工况下，会在凸台内孔镶嵌铜套或者做渗氮处理，提升内孔的耐磨性能，延长零件的使用寿命。在实际模具调试过程中，这类底板的法兰面平面度、凸台内孔与法兰面的垂直度是核心检测指标，垂直度公差要控制在0.015mm以内，否则穿在凸台内孔的顶杆会出现滑动卡滞，导致顶出时铸件变形、顶杆断裂的问题。设计时还特意在法兰盘的非安装面做了1mm的退刀槽，方便机加工时的刀具退刀，也能减少法兰盘与模架贴合面的接触面积，降低平面度加工的难度，同时避免贴合面夹杂铁屑、杂质导致安装不到位的问题。

　　空心凸台的壁厚做了等壁厚设计，壁厚均匀性控制在±0.1mm，避免热处理时因为壁厚不均出现变形，也能保证作为油路通道时的耐压强度，常规工况下可以承受10MPa以内的液压油压力，不会出现渗漏问题。在压铸模的日常维护中，这类底板属于易检查的外围零件，每次换模时可以检查法兰面的锁附螺栓是否松动，凸台内孔是否有拉毛、磨损的情况，如果内孔磨损量超过0.05mm就需要及时更换，否则会影响整个顶出机构的运动精度，导致铸件出现飞边、顶白等质量缺陷。不同于普通的平板类安装板，这种带凸台的一体化底板减少了装配时的零件数量，不需要额外加装导向套或者管路接头座，降低了装配累积误差，也减少了模具维护时的拆装步骤，在中小型铝合金、锌合金压铸模的结构设计中应用十分广泛，不管是简易的快速换模结构，还是标准化的模架体系，都能看到这类结构的变体，部分工况下还会在法兰盘的侧面加工定位销孔，通过圆柱销与模架做精准定位，进一步提升重复安装的精度，避免多次拆装后出现位置偏移。
