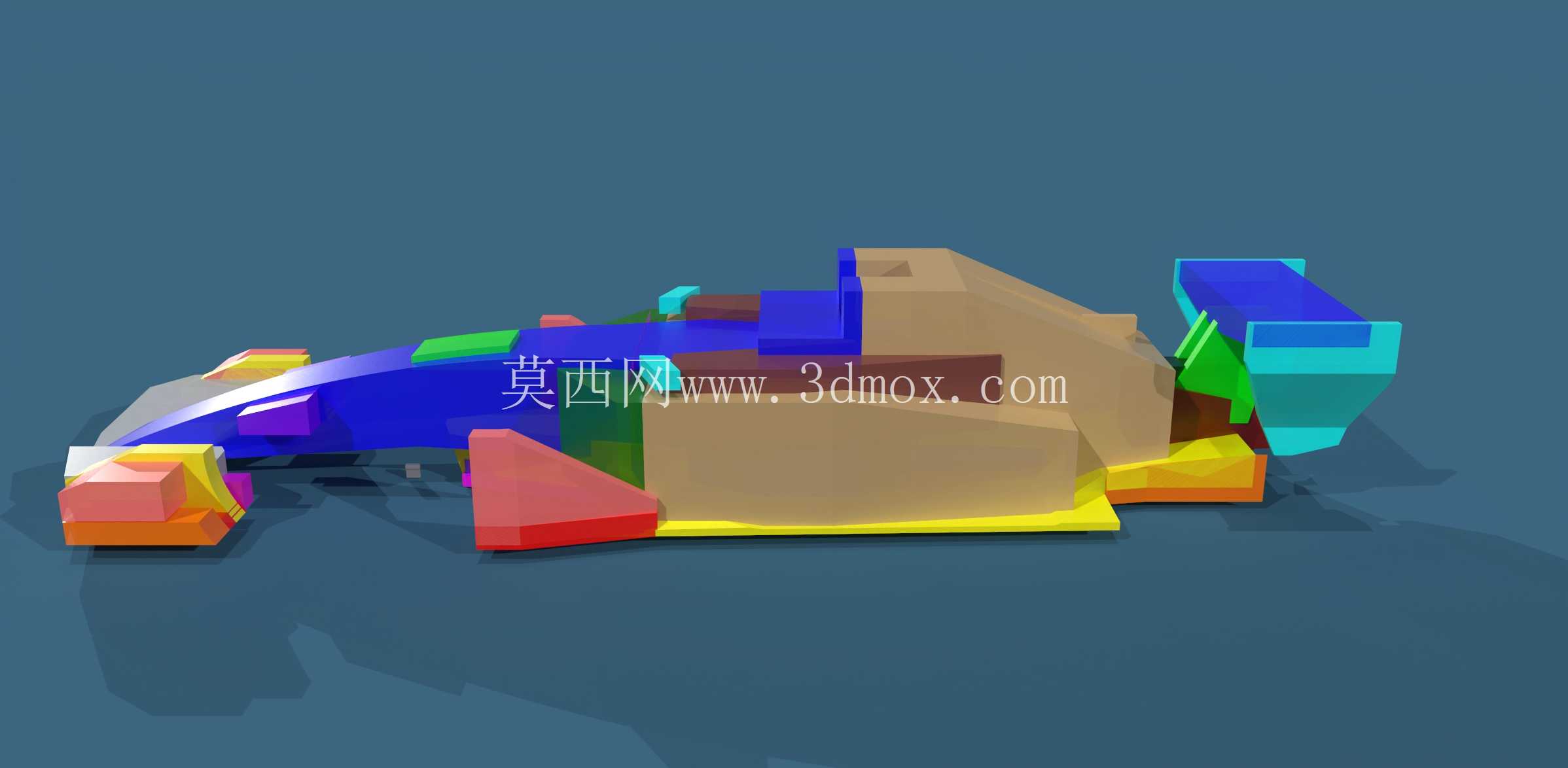

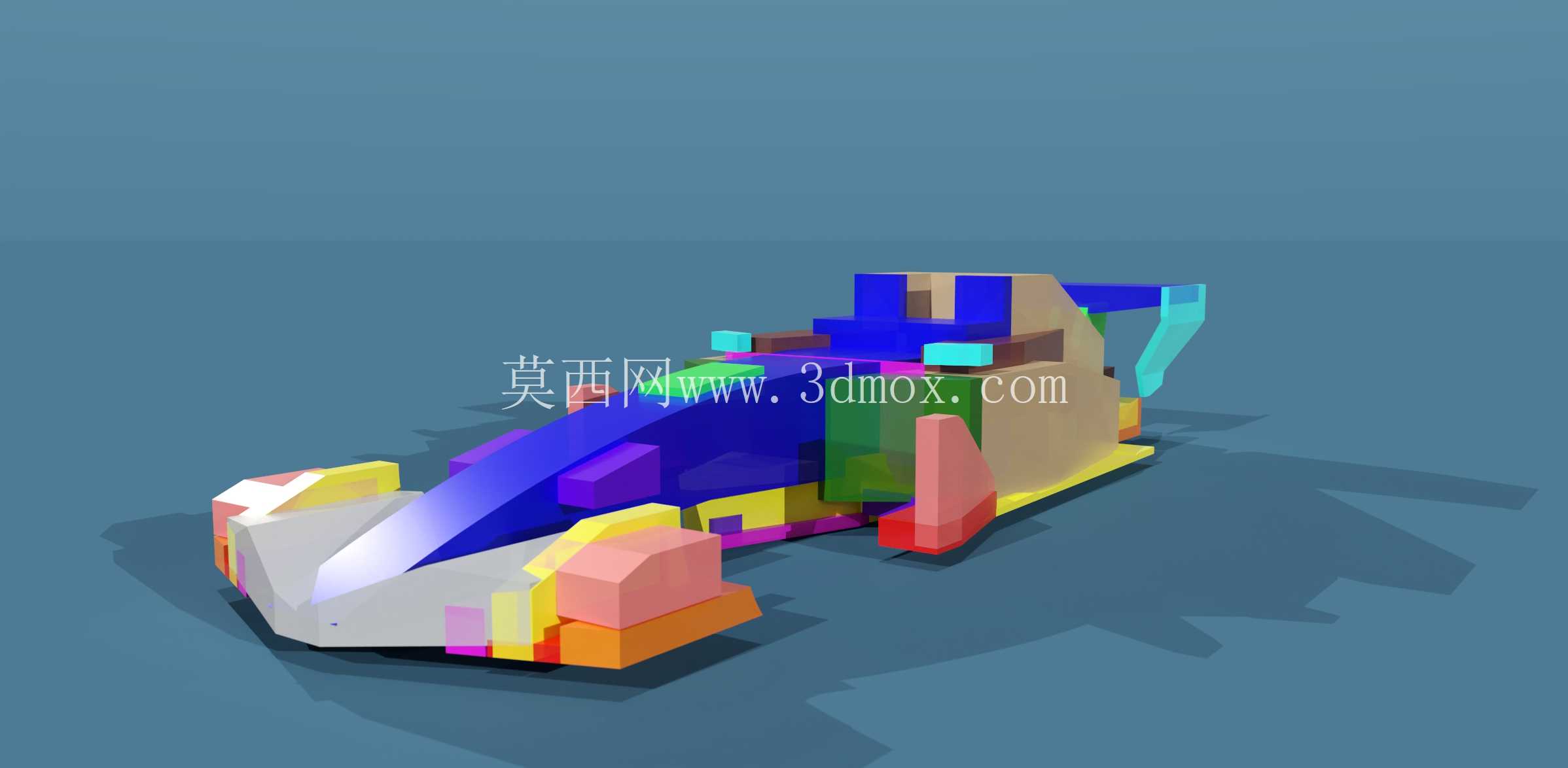

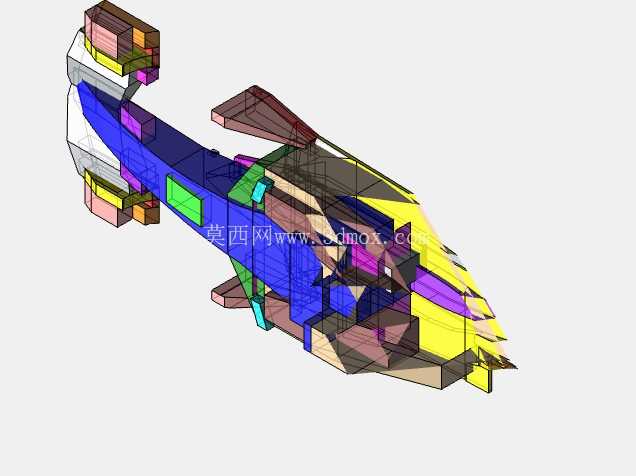

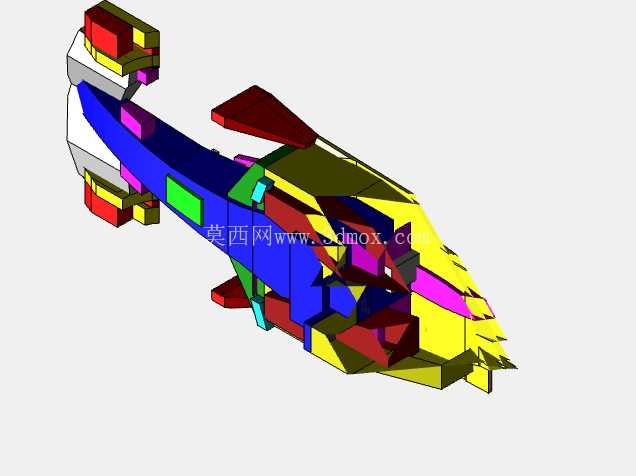

F1 2026赛季赛车合规性校验参考框体

　　在方程式赛车的整车研发流程中，合规性校验是贯穿概念设计、详细建模、样件试制全流程的核心环节，这套框体正是对应新一代技术规则下的车体边界约束基准，所有参与新赛季赛事的赛车研发团队，都需要在三维建模环境中以此为边界开展结构布局工作，避免后续因尺寸超限导致的方案返工。从实际工程应用来看，这套框体并非实体装车部件，而是作为设计阶段的虚拟校验基准存在，覆盖了赛车从前翼最前端到尾翼末端、从底板最低处到车身上部最高点、以及左右轮距范围内的所有允许设计空间，建模过程中所有外露的车体结构、空气动力学套件、动力单元外罩、悬挂外露部分都不能超出该框体的边界范围，否则将无法通过赛事方的赛前技术检录。

　　在设计思路上，这套框体完全贴合新赛季技术规则中对车体尺寸的量化要求，将规则文本中零散的尺寸限值整合为连续的三维空间边界，相比传统的二维尺寸标注校验方式，三维框体可以在建模过程中实时进行干涉检查，设计人员拖动调整空气动力学套件外形时，可以直观看到部件与边界框的距离，大幅提升校验效率，避免人工核对二维尺寸时出现的漏项、错判问题。从结构特性来看，框体按照车体不同区域的规则要求做了分段约束，前翼区域的框体边界对应规则中对前翼宽度、前伸量、高度差的限值，驾驶舱区域的框体预留了 Halo 系统、车手头盔位置的合规空间，侧箱区域的框体严格限定了侧箱的外扩范围与倾斜角度，避免各车队通过侧箱外形设计打规则擦边球，底板区域的框体对应新赛季规则中对底板边缘高度、文丘里通道入口尺寸的约束，尾翼区域的框体则限定了尾翼的高度、宽度以及上层翼片的可调范围。

　　在实际研发场景中，这套框体通常会被作为顶层基准插入到整车装配模型的最上层，所有子系统的设计都需要在该基准约束下开展，动力单元的布置需要匹配框体中部的预留空间，确保动力单元外罩不会超出边界，悬挂系统的摇臂、拉杆外露部分需要在框体对应的轮周区域内布局，避免外露结构超出允许的空间范围，空气动力学部门在做CFD仿真前，也会先用该框体做一次前置检查，剔除超出边界的设计方案，减少无效的仿真计算工作量。框体的各个边界拐点都对应规则中明确的尺寸测量基准点，没有额外的冗余结构，建模时严格按照规则给定的坐标点搭建曲面，确保边界位置的精度达到毫米级，避免因基准偏差导致后续设计出现整体超限的问题。

　　对于赛车研发团队而言，这套基准框体的存在相当于把抽象的规则文本转化为了直观的三维空间约束，新入岗的设计人员不需要逐页翻阅数百页的技术规则文档，只需要对照框体边界开展设计，就能保证方案的基础合规性，大幅降低了设计团队的规则学习成本，也减少了跨部门协同过程中因规则理解偏差产生的沟通成本。在样车试制阶段，这套框体还可以转化为检具的设计基准，用于成品车体的尺寸校验，通过三坐标测量设备将实车测点与框体基准做对比，快速判断实车加工尺寸是否符合设计要求，避免因加工误差导致的合规问题。
