2023赛季F1赛车合规性校验框架结构

　　这套校验框架的核心作用，是在赛车研发阶段完成所有外廓尺寸、部件位置的合规性核验，避免实车装配后出现不符合赛事技术规则的硬伤，毕竟顶级赛事里毫米级的尺寸偏差，都可能导致车辆无法通过赛前车检，直接影响参赛资格。从结构设计逻辑来看，整个框架完全贴合2023赛季F1技术规则里划定的所有禁入区域边界，从前翼安装位的前端起始，顺着鼻锥、前悬挂外侧、侧箱轮廓、底板边缘、扩散器轮廓一直延伸到尾翼安装位的后端，每一段型面都对应规则里明确的尺寸限制线，研发人员只需要把设计完成的赛车外廓模型导入到这个框架内，就能快速判断哪些部件超出了允许的设计边界，不用反复对照规则文本逐条测量尺寸，能大幅缩减前期设计校验的时间成本。

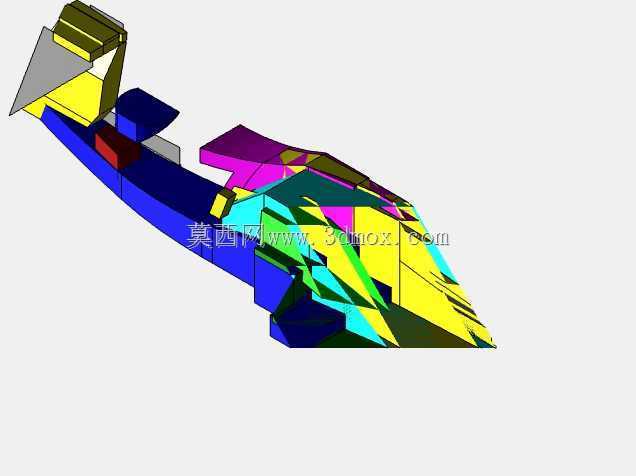

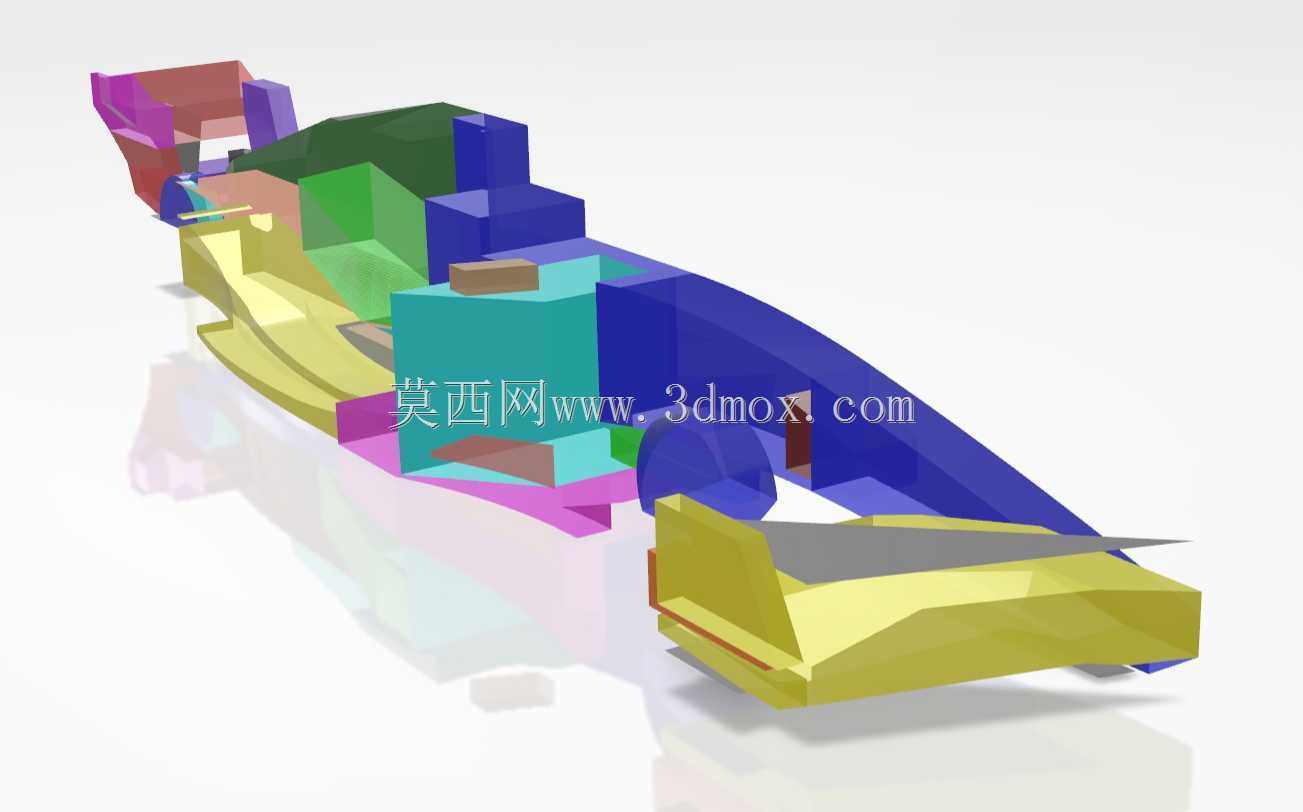

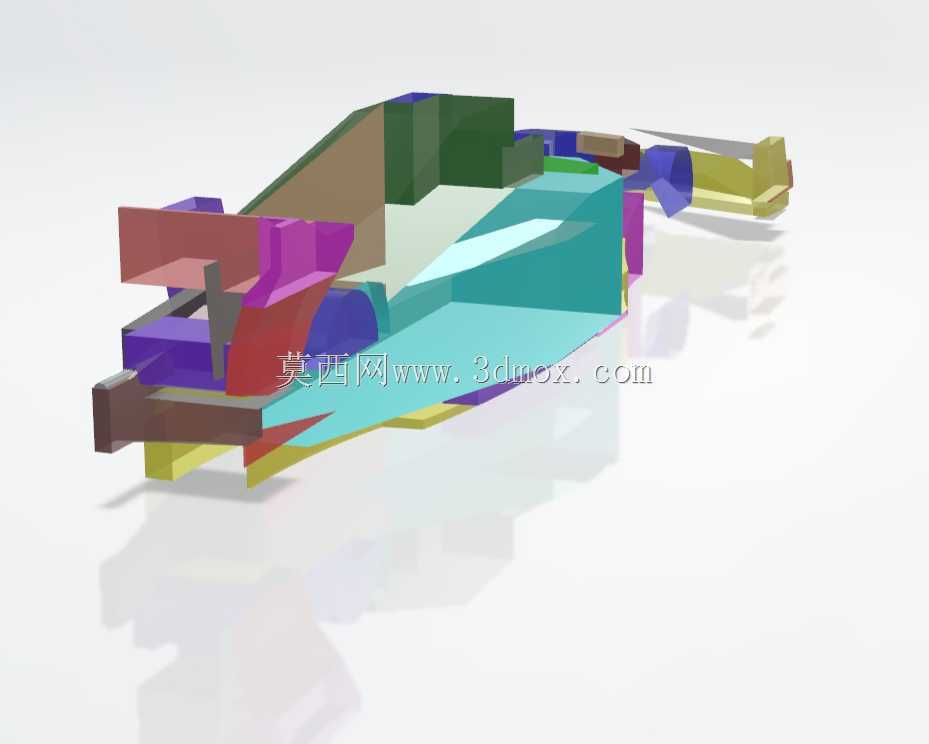

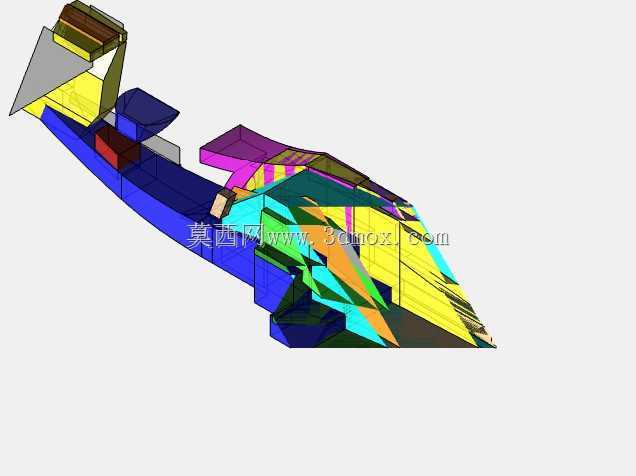

　　框架本身采用分块式的结构设计，不同颜色的块体分别对应不同的规则校验区域：前端的彩色块组对应前翼、前轮周边的尺寸限制区，中间的大块结构对应侧箱、驾驶舱周边的外廓边界，后端的渐变块组对应动力单元外壳、尾翼、扩散器的允许设计范围，每个块体的边缘都做了精准的尺寸校准，和规则文本里标注的坐标点完全匹配，不会出现校验基准偏差。在实际研发场景里，这个框架可以直接嵌入到整车装配的建模环境中，设计人员在调整空气动力学套件的时候，可以实时观察部件和框架边界的距离，在规则允许的范围内最大化拓展空气动力学设计空间，毕竟在规则边界内做极致的气动优化，是F1赛车研发的核心方向之一。

　　从安装边界来看，整个框架的基准坐标完全匹配F1赛车的标准整车坐标系，前轴中心、后轴中心、底盘基准面的定位点都和赛事通用的设计基准对齐，不需要额外做坐标转换就能直接使用，框架本身的所有结构都设置在赛车实际装配空间之外，不会和赛车的实体部件产生干涉，校验过程中不需要隐藏任何已设计的结构件，就能完成全区域的合规性检查。不同于以往零散的尺寸测量工具，这个整合式的框架把所有规则要求的边界整合到了一个模型里，避免了多基准切换带来的测量误差，尤其是在底板边缘、侧箱上部这些规则限制非常细致的区域，框架的型面完全贴合规则要求的曲面边界，比传统的点线测量效率高很多，也能避免人工测量时出现的漏检问题。

　　在空气动力学研发阶段，这个框架还能作为气动设计的边界参考，设计人员可以在框架限定的空间内，调整导流板、翼片的角度和位置，不用在设计完成后再做大规模的尺寸修改，减少研发过程中的反复迭代。比如前翼的襟翼角度调整、侧箱的进气口轮廓优化、扩散器的导流片位置设计，都可以先以框架边界为限做初步方案筛选，把不符合尺寸要求的方案直接排除，再对剩下的可行方案做CFD仿真验证，能有效降低仿真计算的无效工作量。框架的分块设计也方便不同研发模块的人员使用，负责前翼设计的工程师可以只显示前端的校验块，负责尾翼设计的工程师可以单独调用后端的边界结构，不用加载整个框架模型，不会占用过多的建模软件运行内存，适配不同岗位的研发使用需求。

　　另外，这套框架的结构也考虑到了赛季中规则微调的适配性，每个区域的块体都是独立参数化的，如果赛季中出现局部规则的尺寸调整，只需要修改对应块体的参数就能完成框架的更新，不需要重新搭建整个校验模型，能快速响应规则变化带来的设计调整需求。在实际的车检预检环节，这个框架也可以作为预校验的工具，在赛车完成总装之后，先通过框架做快速的尺寸筛查，提前发现可能存在的尺寸超差问题，避免到了赛事车检现场才发现问题导致来不及整改。整个框架的型面过渡完全遵循规则里的连续曲面要求，没有出现尖锐的棱角或者错位的边界，和规则文本里描述的外廓包络面完全一致，校验结果的准确性可以达到赛事车检的同等精度要求，不会出现框架本身的尺寸误差导致的校验误判。
