车辆悬架用螺旋弹簧减震器结构设计

　　在乘用车辆、非道路作业车辆的底盘悬架系统中，这类螺旋弹簧集成式减震部件是决定行驶平顺性与操控稳定性的核心构件，日常行驶过程中路面传递的颠簸冲击，会先由螺旋弹簧完成初步的能量吸纳，再通过减震器内部的阻尼结构将弹性势能逐步耗散，避免车身出现持续的往复弹跳，不管是铺装路面的高频细碎振动，还是非铺装路面的大落差冲击，该部件都能在缓冲与支撑之间找到平衡，既不会因为刚度过大导致路感过于生硬影响乘坐体验，也不会因为阻尼不足出现过弯侧倾过大、刹车点头明显的操控问题。

　　从结构设计逻辑来看，该减震器采用上下吊耳式安装接口，上下端的铰接孔位同轴度公差控制在0.1mm以内，安装时可以配合橡胶衬套实现小角度的自适应偏转，避免车辆跳动过程中悬架摆臂运动产生的附加弯矩作用在减震器杆体上，造成密封件偏磨或者杆体弯曲变形；中间的螺旋弹簧采用变节距设计，靠近上端安装座的部分簧丝节距更小，应对小振动时可以提供更软的初始刚度，过滤路面细碎颠簸，靠近下端的部分节距更大，面对大冲击载荷时簧圈逐步并圈，刚度线性提升，避免弹簧被完全压并后出现刚性撞击，同时弹簧上下端都设置了橡胶缓冲垫，一方面隔绝金属部件之间的硬接触异响，另一方面可以在极限压缩行程时提供额外的缓冲余量。设计过程中需要严格控制整体的安装边界尺寸，完全伸展状态下的总长度要匹配悬架的最大跳升行程，避免车轮上跳时减震器提前触底造成结构损坏，完全压缩后的最小长度要留出足够的缓冲间隙，防止弹簧压并后筒身内部的活塞撞击底阀；筒身的外径尺寸需要和周边的转向节、摆臂、刹车管路预留至少15mm的安全间隙，避免车辆行驶过程中部件之间出现运动干涉，尤其是转向过程中前轮的最大转角状态下，要反复校核减震器筒身与轮辋内侧、防尘罩的位置关系，杜绝摩擦干涉的风险。

　　从功能实现层面，该结构将弹簧承载与阻尼减震功能集成在同一轴线上，相比分离式的弹性元件与减震器布置，整体占用的横向空间更小，非常适合前置前驱车型的前悬架布置，能够给发动机舱、转向机构留出更多的布置空间；减震器的阻尼阀系采用多组阀片叠加的结构设计，压缩行程与复原行程的阻尼力可以通过调整阀片的厚度、数量、预紧力进行匹配，压缩行程阻尼力设置相对偏小，保证冲击来临时弹簧可以快速收缩吸纳能量，复原行程阻尼力设置为压缩行程的2-3倍，能够快速拉住弹簧的回弹动作，避免车身出现多余的上下晃动。

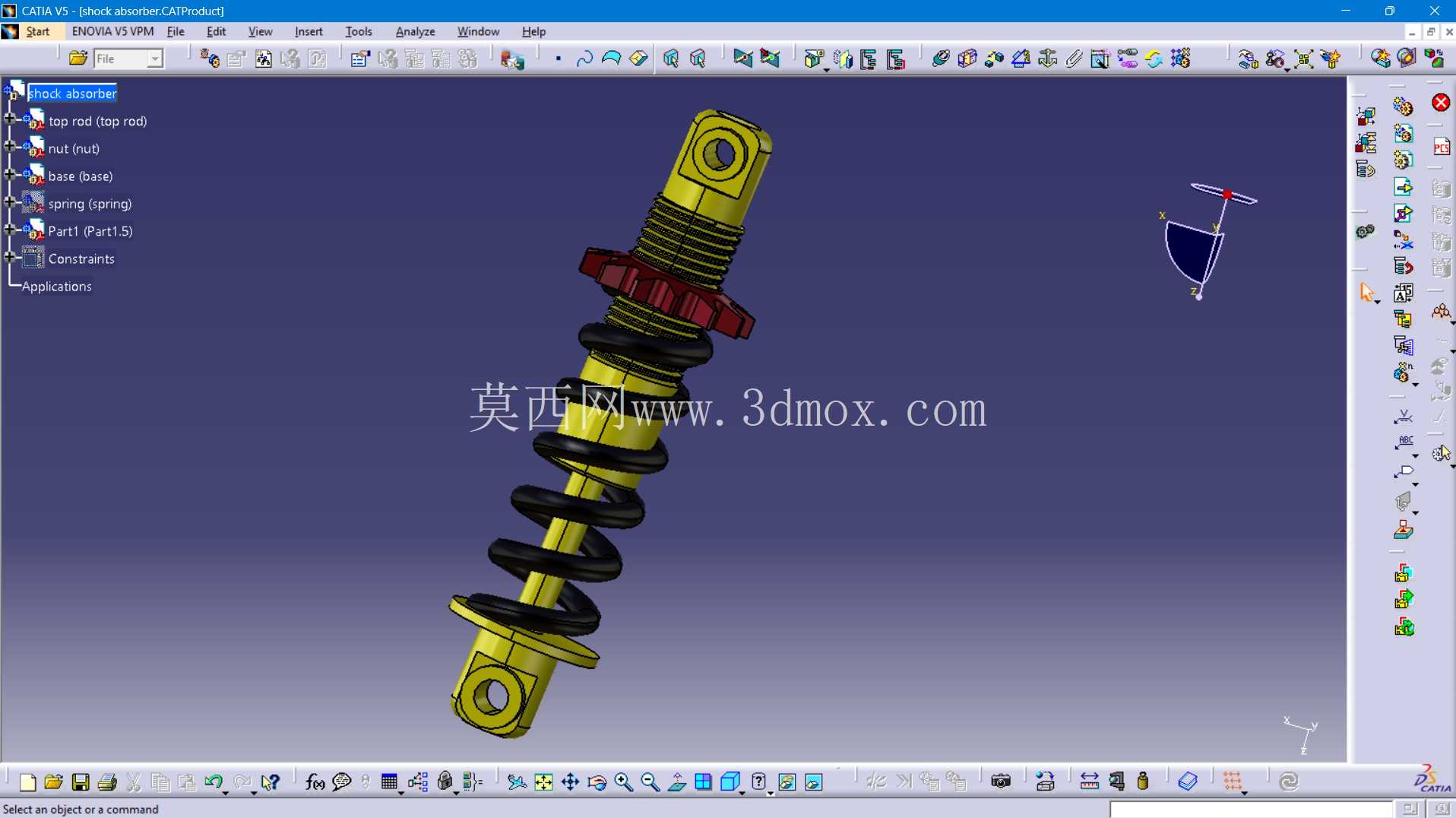

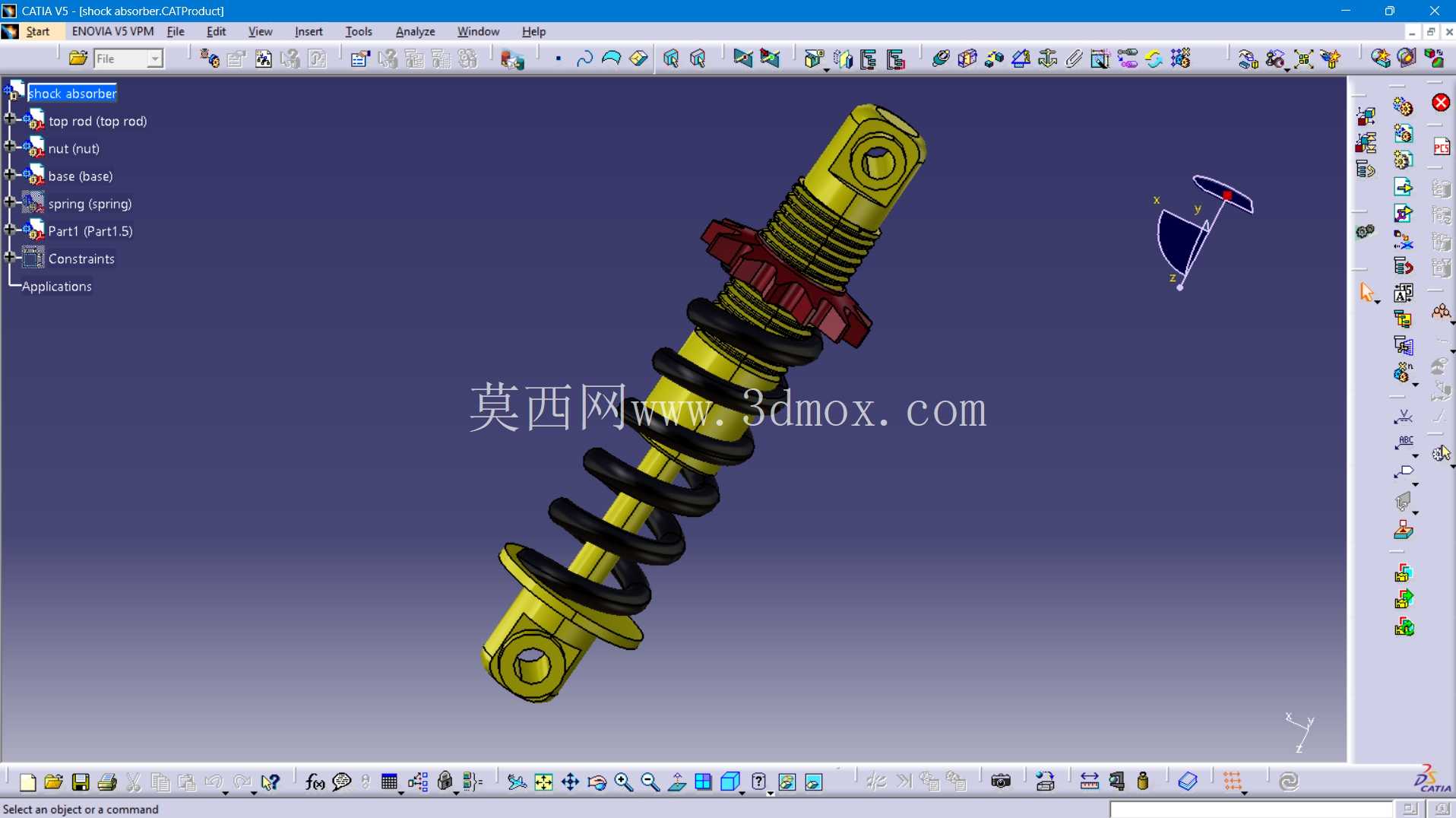

　　实际装车应用中，这类减震部件还需要考虑防尘与密封可靠性，上端的活塞杆部位设置了多层防尘罩，阻挡行驶过程中卷起的泥沙、污水接触活塞杆表面，避免活塞杆表面的镀铬层被磨破后出现漏油问题，密封件采用双唇口结构，内层负责封油保证阻尼力稳定，外层负责阻挡外界杂质进入筒身内部，延长部件的使用寿命；上下安装吊耳的焊接部位采用满焊工艺，焊后进行去应力处理，避免长期承受交变载荷出现焊缝开裂的问题，所有金属部件表面都做了电泳防锈处理，能够适应雨雪天气、融雪剂腐蚀等复杂使用环境。在建模过程中，需要重点还原各部件之间的装配关系，弹簧与上下弹簧座的贴合面要完全匹配，活塞杆与筒身的同轴度要符合装配要求，铰接孔的尺寸要和常用的橡胶衬套尺寸匹配，保证模型可以直接用于后续的悬架运动仿真、刚度匹配计算，不需要额外进行结构调整。
