带航天飞机的捆绑式运载火箭结构设计

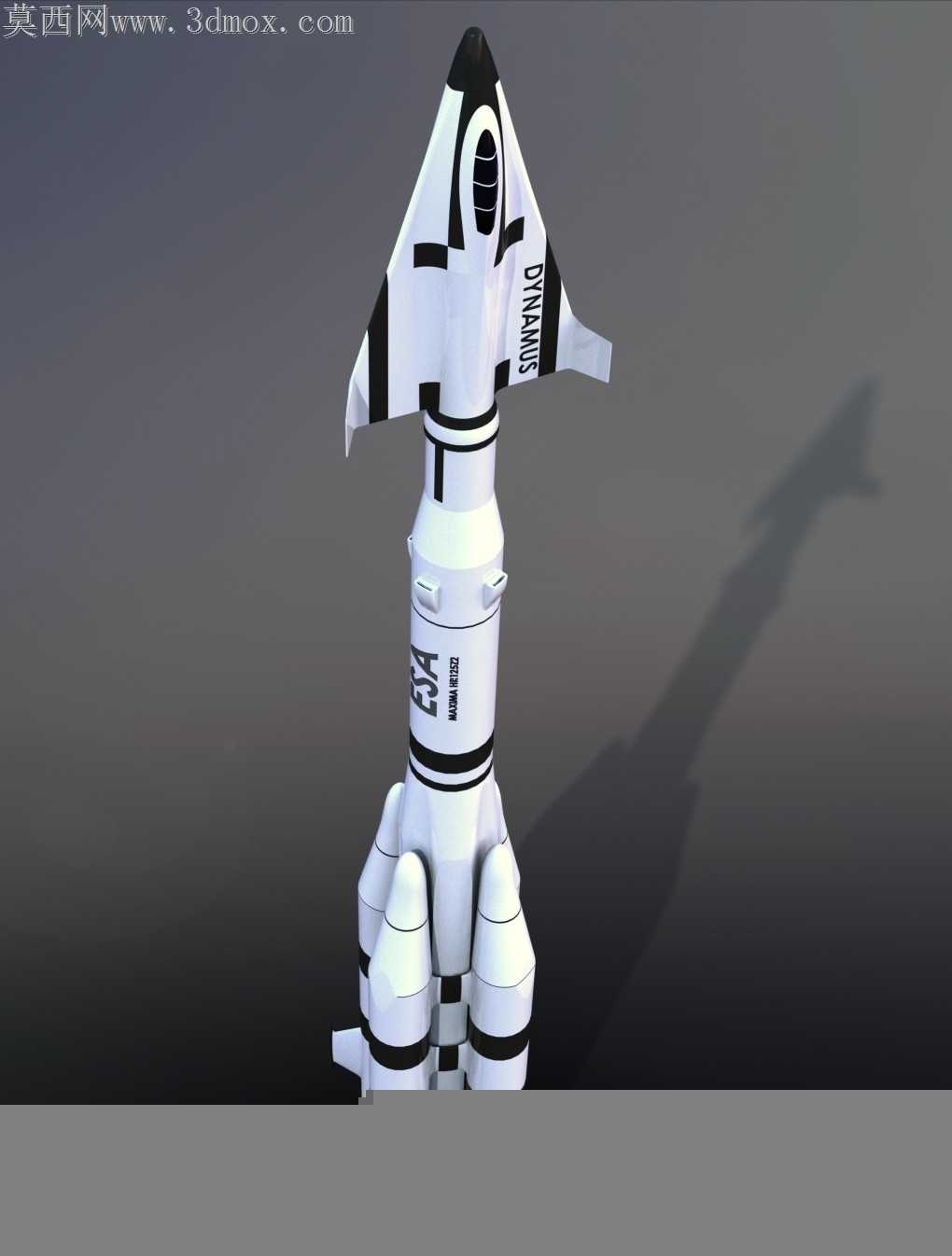

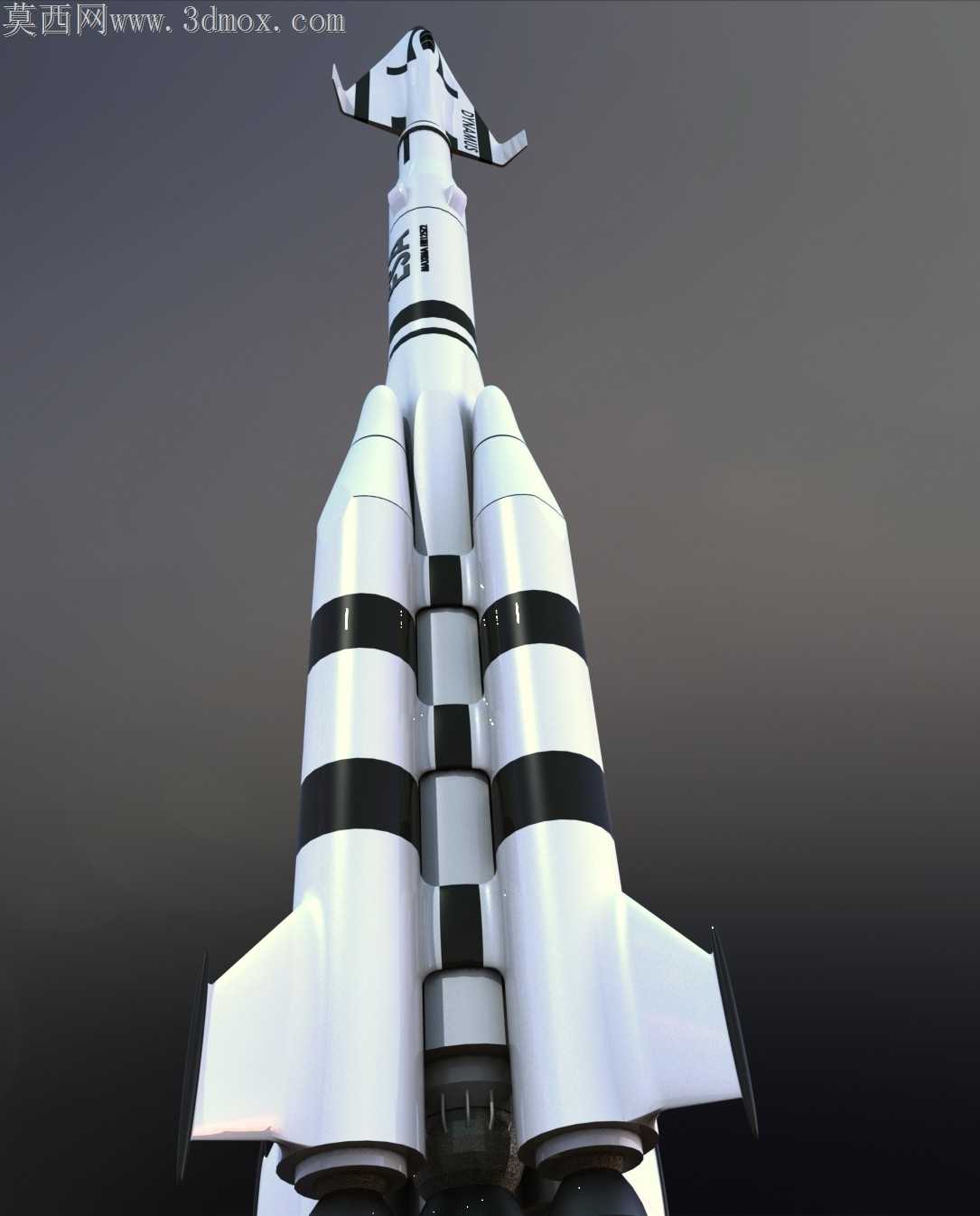

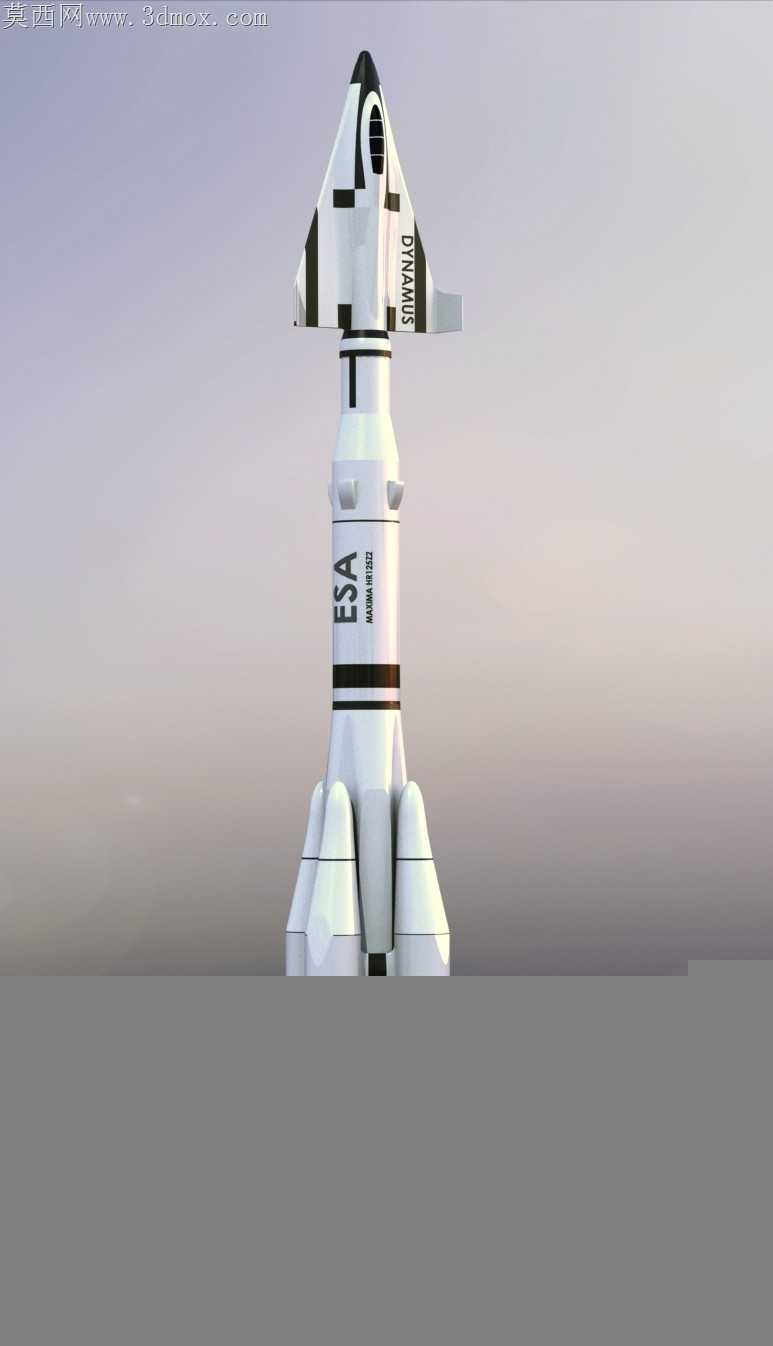

该款航天运载组合装置主要面向航天科普展示、航天主题文创衍生、青少年航天科教场景设计，同时可作为航天发射系统概念验证的缩比结构参考，适配科技馆展品制作、科教模型开发、航天主题IP周边开发等多类应用场景，能够直观呈现捆绑式运载火箭搭配轨道器的典型航天运输系统构型。装置整体采用芯级火箭加捆绑式固体助推器的经典布局，芯级主体为长圆柱构型，自上而下依次设置轨道器对接段、芯级贮箱段、芯级动力段，外围对称布置四台助推器，助推器头部采用流线型整流设计，降低上升过程中的空气阻力，芯级顶部搭载的航天飞机轨道器采用三角翼布局，机身设置垂尾结构，机翼后缘设计有气动控制面，能够直观还原航天飞机轨道器的气动外形特征。设计过程中优先考虑结构的展示性与装配合理性，各舱段之间设置定位对接结构，助推器与芯级之间通过连接耳片实现固定，轨道器与芯级顶部的对接结构采用可分离式设计，既能够满足静态展示时的结构稳定性，也可模拟发射过程中轨道器分离、助推器分离的动作演示需求。整体外形严格遵循航天运载器的气动设计逻辑，头部整流罩采用冯卡门曲线构型，有效降低跨音速飞行阶段的气动阻力，助推器的安装位置经过重心配平计算，确保整体竖立状态下的重心落在芯级中心轴线上，避免出现偏载问题，各部件的安装边界预留足够的装配间隙，适配3D打印、注塑加工等不同的制作工艺，无需额外调整结构即可完成各部件的组装。芯级表面设置有管线模拟凸起、舱段对接框等细节结构，轨道器机身表面设置有舱门、舷窗、发动机喷口等细节还原，助推器表面设置有尾翼、喷管等结构，整体细节还原度能够满足近距离展示的需求，各部件的连接结构采用隐藏式设计，避免外露的连接结构破坏整体外形的流畅性，兼顾结构可靠性与外观完整性。该装置在设计时充分考虑了不同使用场景的适配性，作为科教展品使用时，可搭配发射台支架实现竖立展示，配合灯光组件可模拟发射状态的视觉效果；作为文创衍生产品开发时，可通过分件设计实现不同配色的喷涂需求，还原不同航天任务的涂装特征；作为概念结构验证模型时，可通过调整助推器数量、轨道器尺寸来适配不同的运载能力方案验证，为航天运输系统的概念设计提供直观的结构参考。
