四缸发动机排气歧管结构设计

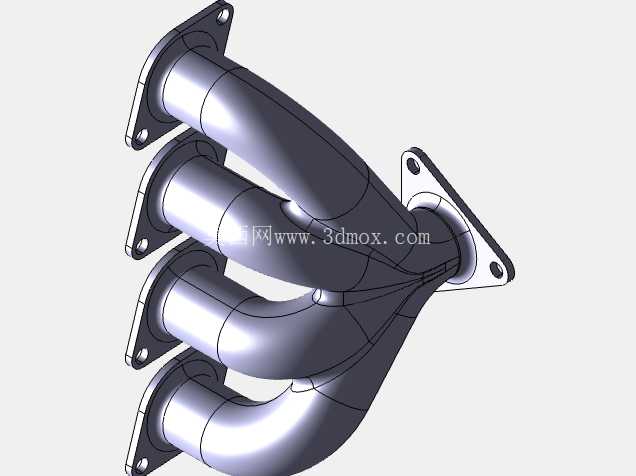

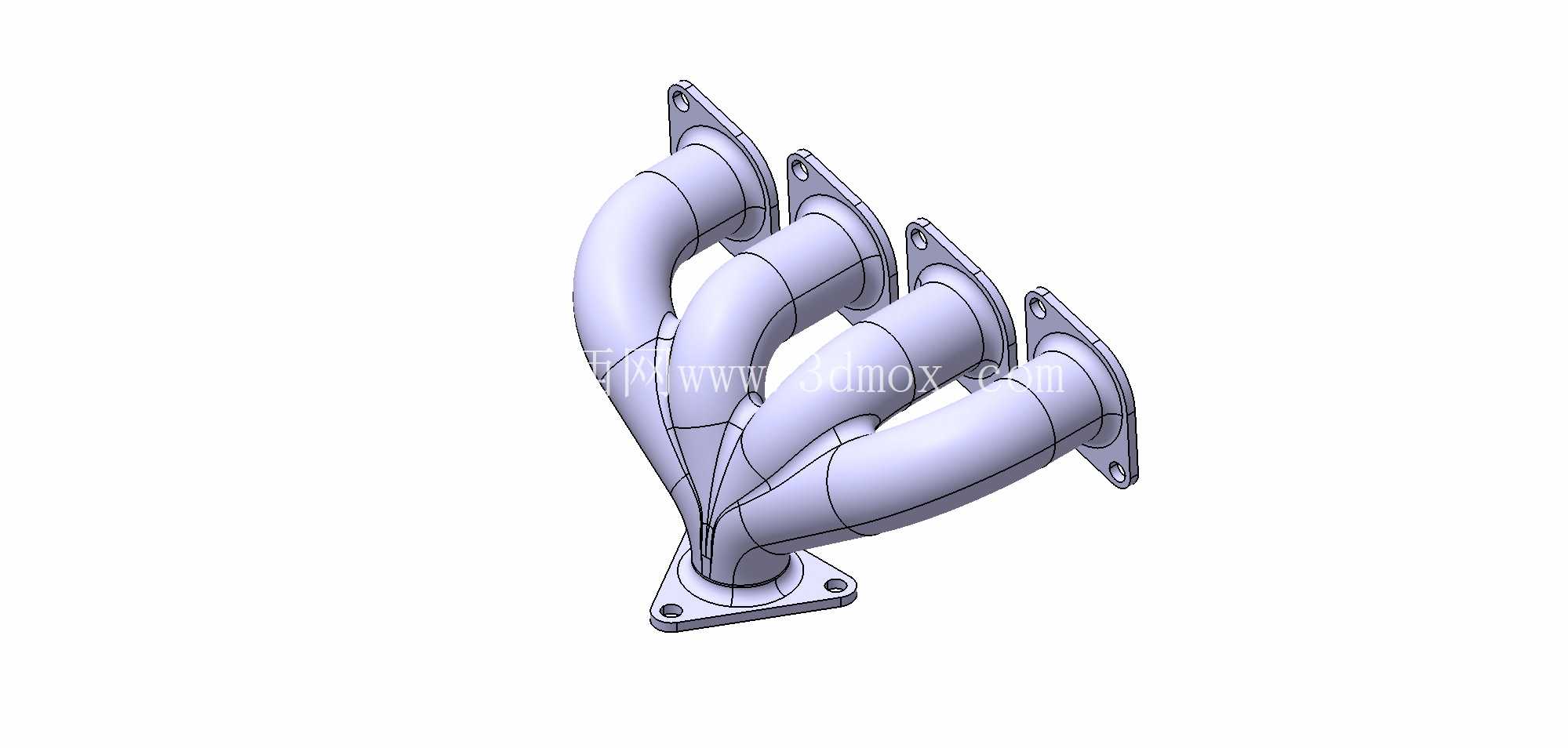

在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成开发中不可忽视的结构件。这款四缸机型配套的排气歧管采用四合一汇聚式结构，四个进气法兰分别对应直列四缸发动机的各缸排气出口，法兰面采用平面密封设计，预留的螺栓孔位可直接与气缸盖排气侧的安装凸台匹配，安装时需配合金属密封垫片保证高温高压下的气密性，避免排气泄漏导致的舱内温度异常与排放超标问题。

从实际应用场景来看，这类歧管多用于小排量自然吸气或低增压乘用车汽油机，也可适配同缸径规格的小型非道路柴油机，工作环境长期处于600-900℃的高温排气冲刷下，同时需要承受发动机运行带来的振动载荷与排气脉冲压力，因此结构设计上首先要保证各支管的流道顺滑过渡，避免出现直角弯折或截面突变，减少排气阻力的同时降低紊流产生的排气噪声。四个支管采用不等长渐变曲率设计，是为了匹配发动机的点火顺序，错开各缸的排气脉冲峰值，避免相邻气缸排气时产生气流干涉，降低排气背压，这一设计细节直接关系到发动机高转速区间的动力输出表现，若支管长度或曲率匹配不当，会导致某一缸排气不畅，出现缸内残余废气量过高、燃烧效率下降的问题。

安装边界方面，四个进气侧法兰的孔位间距严格对应气缸盖的排气口布局，中心距公差控制在±0.1mm范围内，保证安装时无强制装配应力，避免长期热态工作下出现法兰变形或开裂；出气侧的汇总法兰采用三角布置的螺栓孔，可直接对接三元催化器或涡轮增压器的进气端，法兰面的平面度要求不低于0.05mm，保证密封可靠性。整体结构采用一体化铸造成型的设计思路，壁厚根据不同区域的热负荷梯度设置，支管与总管交汇的热节区域适当增加壁厚，避免长期高温工作下出现烧蚀开裂，法兰与管路连接位置设置过渡圆角，减少应力集中，同时在不影响流道性能的前提下对管路外壁做局部减重处理，控制整体重量以降低发动机舱的载荷。

设计过程中需要同步考虑铸造工艺的可行性，流道内部的拔模斜度控制在合理范围，避免出现铸造死角导致的砂眼、气孔缺陷，管路外壁的加强筋布置既要满足结构刚度要求，避免发动机振动下出现管路共振开裂，又不能过多增加整体重量与散热面积的冗余。实际装车验证阶段，这类歧管需要经过冷热冲击试验、振动耐久试验与气密性测试，保证在全生命周期内无开裂、无泄漏，同时流道的流量系数需要满足发动机标定的性能要求，各缸的排气流量偏差控制在5%以内，避免出现各缸工作不均匀的问题。对于结构设计从业者而言，这类歧管的建模核心在于平衡流道性能、结构强度与工艺可行性，不能单纯追求流道的顺滑而忽略铸造脱模的难度，也不能为了工艺简化牺牲流道的气动性能，需要在多维度约束下找到最优的结构方案。
