带凸台开槽基座零件结构设计练习

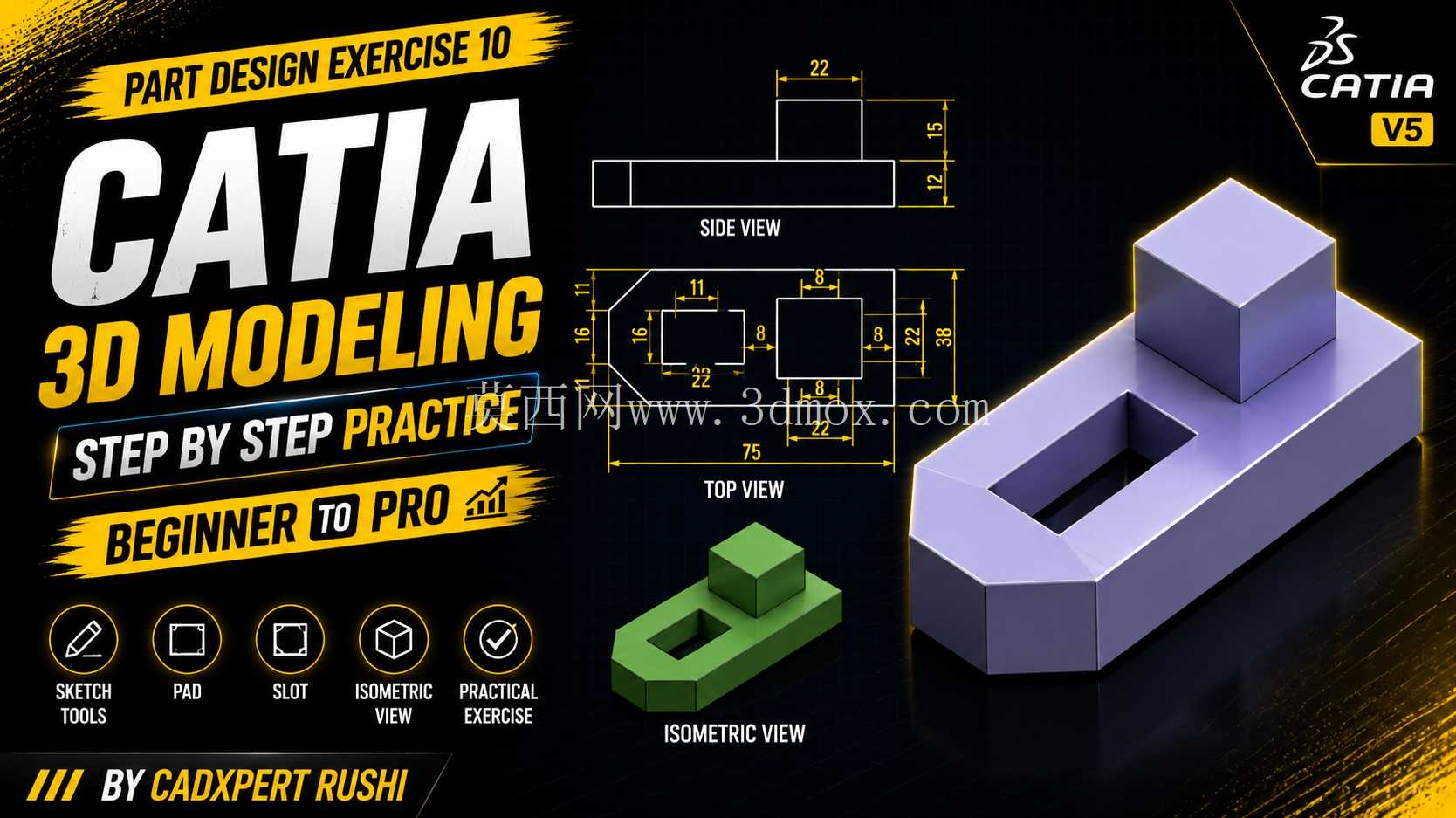

　　本次练习的零件属于典型的机械连接基座类构件，这类构件在自动化输送线的工位定位、小型工装夹具的承载底座、检测设备的安装支座场景中应用十分广泛，日常设备运维中也常遇到同结构的替换件测绘需求。从结构功能来看，零件主体为切角长条形基座，上方设置方形凸台，基座中部开有贯通矩形槽，这类结构的核心作用是通过凸台实现与上方配合件的定位卡接，中部开槽既可以减轻零件整体重量，也能为安装时的紧固件提供穿装让位，同时槽体结构还可作为滑动导向的基础轨道，适配小型直线往复运动机构的安装需求。设计过程中优先从俯视图的轮廓绘制入手，先确定总长75mm的主体外轮廓，对基座两端做斜切处理，避免直角棱边在安装时与相邻构件发生干涉，同时也能减少零件转运过程中的磕碰损伤。

　　中部矩形槽的位置需要严格对应尺寸链要求，槽体距离基座侧边的尺寸分别为11mm与8mm，槽长22mm，这一尺寸设定需要匹配常用M6、M8规格紧固件的穿装空间，同时保证槽壁与基座外壁的壁厚满足结构强度要求，避免受载后出现变形。上方凸台的尺寸设定为边长22mm的正方形，凸台高度15mm，凸台与基座的结合处采用直角过渡，保证结合面的接触面积足够，传递载荷时不会出现应力集中导致的开裂。侧视图的尺寸标注需要重点关注基座总高度与凸台高度的比例关系，基座自身高度12mm，加上凸台后总高27mm，这一高度尺寸需要匹配安装空间的竖向边界，避免与上方运动部件发生碰撞。

　　建模过程中需要遵循草图全约束的原则，每一个轮廓尺寸都要与工程图完全对应，先通过拉伸命令生成基座主体，再通过切除拉伸命令加工中部的贯通槽，最后再次使用凸台拉伸命令生成上方的方形凸台，建模顺序完全匹配实际机加工的工序流程，先做主体粗加工，再做槽体切削，最后加工上部定位结构，这样的建模逻辑也能为后续生成工程图、导出加工代码提供清晰的特征树参考。从安装边界来看，零件的最大外轮廓尺寸为长75mm、宽38mm、总高27mm，安装时需要在基座底部预留至少2mm的安装间隙，槽体内部穿装的紧固件直径不能超过8mm，上方凸台配合的零件定位孔需要与凸台采用H7/h6的间隙配合，保证装配时的顺畅性，同时避免配合间隙过大导致的定位精度不足。

　　这类基座零件在实际使用中通常采用铝合金或者45号钢加工，铝合金材质适配轻量化、低载荷的工位场景，45号钢材质适配有冲击载荷、需要更高强度的工装场景，建模时不需要额外设置材质参数，但结构设计的壁厚、圆角（本练习零件为直角结构，无过渡圆角）都需要匹配对应材质的加工工艺要求，比如采用铣削加工时，直角结构可以通过端铣刀直接加工成型，不需要额外做电火花处理，降低加工成本。在结构校验层面，需要重点关注槽体端部的壁厚，槽体距离基座端部的尺寸为16mm，这一壁厚足够承受常规的安装锁紧力，不会在拧紧紧固件时出现端部开裂的问题，凸台与基座的结合面面积为484平方毫米，即使采用钢材质，也能承受至少500N的竖向载荷，满足小型工装的承载需求。建模练习过程中，需要重点练习草图的几何约束添加，比如保证凸台的中心与基座长度方向的中心对齐，槽体的轮廓与基座侧边保持平行，这些约束的合理添加能避免后续修改尺寸时出现特征报错，也能养成规范的建模习惯，为后续复杂装配体的设计打下基础。这类基础零件的建模练习，核心是掌握从二维工程图到三维模型的映射逻辑，理解每一个尺寸标注背后的工程意义，而不是单纯的拉伸切除操作堆砌，只有吃透每一个结构的设计意图，才能在后续的实际产品设计中，根据工况需求合理设定尺寸、选择结构形式，避免出现设计的零件无法加工、装配干涉、强度不足等实际工程问题。
