CATIA机械支座类零件建模练习实例

这类支座类零件在通用机械传动、小型工装支撑场景中应用十分广泛，多数作为轴类部件的承载基座使用，需要同时承担径向载荷与少量轴向倾覆力矩，日常多见于小型输送线的从动轮支撑、非标设备的导向轴安装座、工装夹具的定位支撑单元等位置，实际工况下往往需要配合轴承、衬套完成回转部件的固定，因此对安装面的平面度、轴孔的同轴度、支撑肋的受力强度都有明确的工程要求。

从结构设计逻辑来看，该零件采用一体式L型基座加侧支撑肋的布局，底部矩形安装底板作为整个零件的安装基准，底板上预留的安装孔位用于通过螺栓将整个支座固定在设备机架或者安装平台上，底板的厚度尺寸需要根据实际承载的载荷大小核算，避免受载后出现底板变形导致轴孔中心线偏移，进而引发回转部件卡滞、磨损加剧的问题。主体的圆筒轴孔是整个零件的核心功能部位，孔内用于安装衬套或者滚动轴承，穿过的回转轴可以实现自由回转，轴孔的直径公差、圆柱度要求直接决定了后续装配的轴承配合精度，设计时需要根据选用的轴承标准件尺寸匹配对应的公差带，轴孔外侧的凸台结构一方面可以增加轴孔部位的壁厚提升刚性，另一方面也为轴承的轴向定位提供了贴合面。

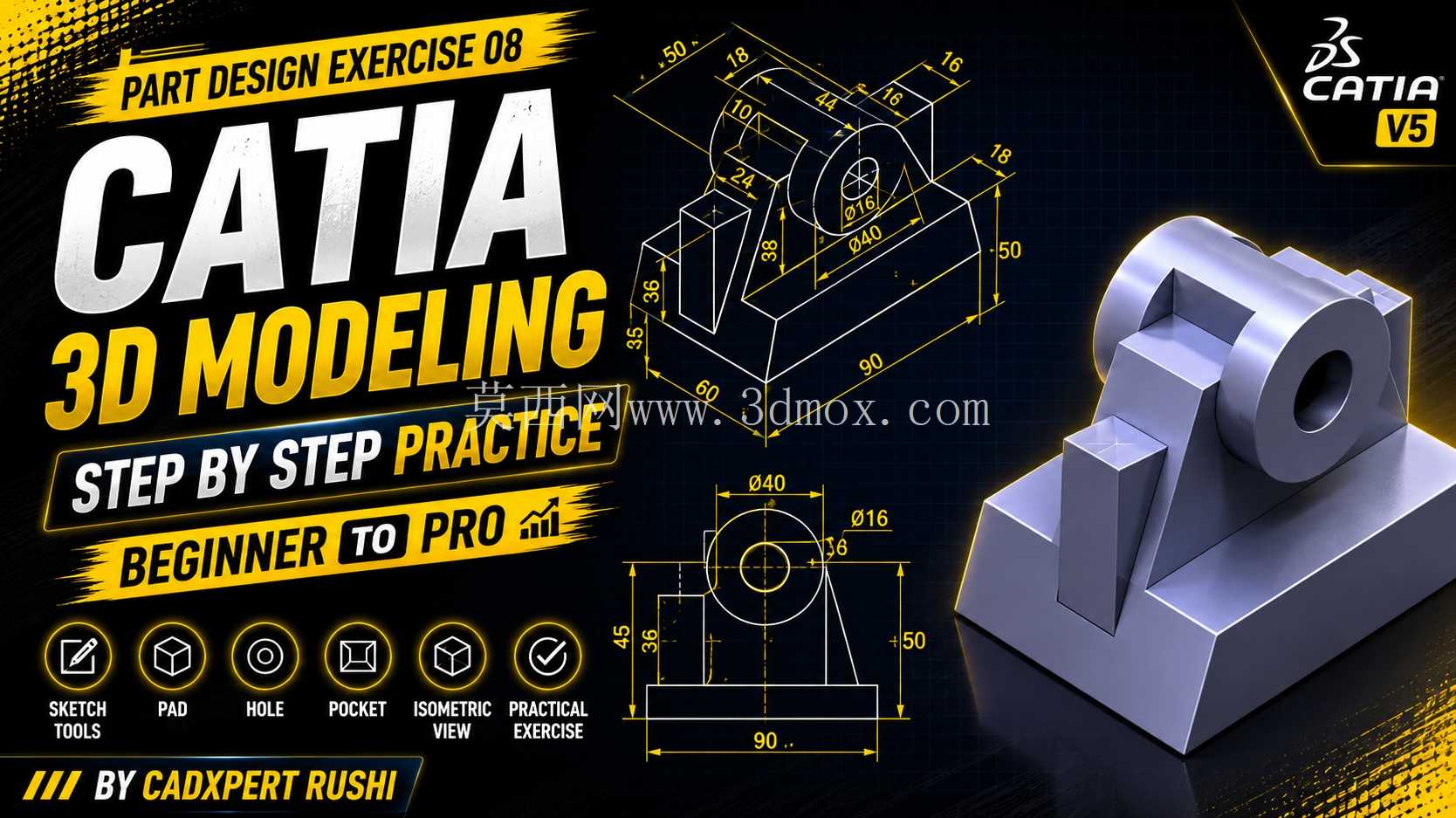

连接底板与轴孔筒体的垂直立板和斜向支撑肋是整个结构的受力传递路径，垂直立板主要承担轴孔部位传递的竖直方向载荷，斜向支撑肋则用于抵消轴孔受载时产生的倾覆力矩，避免立板与底板连接位置出现应力集中，肋板的厚度不需要过大，通常取底板厚度的0.7-0.9倍即可，过厚的肋板反而会在铸造或者加工过程中产生不必要的内应力，导致零件成型后出现变形。从给出的尺寸标注来看，整个零件的安装边界控制在90mm×50mm的底板范围内，总高度控制在50mm左右，轴孔中心距离底板安装面的高度为35mm，这个中心高尺寸是安装时的核心对齐基准，需要和配对安装的其他部件中心高保持一致，否则会出现轴系不同心的问题。轴孔本身的内径为Φ16，外侧凸台外径为Φ40，筒体上的径向小孔用于安装紧定螺钉，实现对内部轴承或者轴的轴向锁紧，防止回转过程中轴出现窜动。

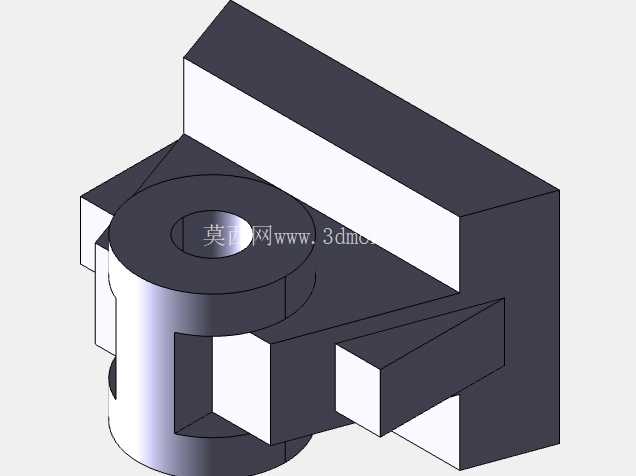

建模练习过程中，首先需要从底板的草图绘制入手，确定底板的轮廓尺寸与安装孔位置，通过拉伸特征生成底板实体；之后绘制立板与轴孔筒体的草图，拉伸生成主体支撑结构，再添加斜向支撑肋的特征，注意肋板与底板、筒体的交接位置要做合理的圆角过渡，避免尖锐棱角造成的应力集中；轴孔部位的特征需要先完成筒体的拉伸，再通过切除特征生成内孔与径向的紧定螺钉孔，最后对所有安装面、配合面的边缘做倒角处理，去除加工毛刺。整个建模过程需要重点关注草图的全约束状态，每一个特征的尺寸都要和工程图的标注一一对应，避免出现过定义或者欠定义的问题，特征的建模顺序要尽量和实际零件的加工工序保持一致，这样生成的模型在后续导出工程图、做有限元受力分析时才不会出现特征识别错误的问题。

在实际工程应用中，这类零件如果用于轻载场景，可以采用铝合金材料通过铣削加工直接成型，重量轻且加工周期短；如果用于载荷较大的工况，则可以采用铸铁材料铸造成型后再做关键面的机加工，成本更低且抗震性能更好。安装时需要首先将底板的安装面与设备平台的贴合面清理干净，避免铁屑、杂物夹在结合面之间导致安装倾斜，螺栓锁紧时要按照对角顺序逐步拧紧，保证底板受力均匀，不会出现局部翘起的问题。轴孔内装配轴承时要采用压装或者热装的方式，禁止直接通过锤子敲击轴承外圈，避免轴承变形影响回转精度，装配完成后需要手动转动回转轴，检查是否存在卡滞、异响的问题，确认转动顺畅后再投入使用。这类支撑座零件虽然结构不算复杂，但却是机械设备中最常见的基础支撑部件，其设计合理性、加工精度直接影响到整台设备的运行稳定性与使用寿命，通过这类零件的建模练习，可以快速掌握草图约束、基础拉伸切除、肋板、圆角倒角等常用建模特征的操作逻辑，理解机械结构中受力传递路径的设计思路，为后续更复杂的整机建模打下扎实的基础。
