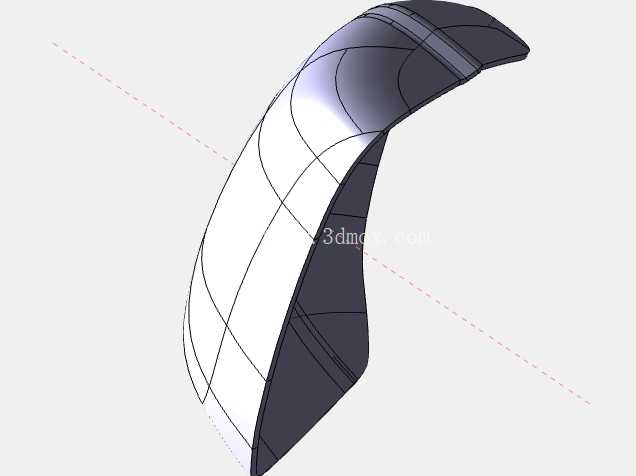

车辆后视镜弧形防护镜盖结构设计

在乘用车辆外饰配件的结构开发流程中，后视镜镜盖是兼顾防护、气动与外观属性的典型覆盖件，日常行驶场景下，它首先承担着保护后视镜内部镜片调节机构、转向提示灯组以及线束接插件的核心作用，避免行车过程中飞溅的碎石、扬尘、雨水直接冲击内部精密构件，降低复杂路况下后视镜功能失效的概率。从气动性能维度考量，该镜盖的大弧度曲面走向并非单纯为了造型美观，设计阶段需要匹配整车侧面流场的走向，通过连续顺滑的曲率过渡梳理后视镜区域的紊乱气流，减少高速行驶时因气流剥离产生的风噪，同时降低气流在侧窗区域形成的涡旋，提升驾乘过程中的静谧性，部分优化到位的曲面结构还能小幅降低整车风阻系数，对能耗控制有正向增益。

从结构设计逻辑来看，这类镜盖的曲面构建需要遵循外饰件的分型规则，首先要确定与后视镜基座的安装贴合边界，边缘位置需要预留均匀的卡扣安装位，通常沿镜盖内圈均匀分布6-8个弹性卡扣结构，配合基座上的定位卡槽实现无螺丝快速装配，卡扣的设计需要兼顾装配便利性与连接可靠性，既要保证售后维修时可以顺利拆卸更换，又要避免车辆行驶振动过程中出现松脱异响。镜盖的壁厚设计需要保持均匀，整体控制在2.2-2.8mm区间，曲面过渡区域避免出现壁厚突变，防止注塑成型过程中产生缩痕、翘曲等外观缺陷，同时在镜盖内侧对应曲面曲率较大的位置，会布置交错的加强筋结构，筋条高度控制在壁厚的2-3倍，厚度取壁厚的0.6倍左右，既提升薄壁壳体的整体抗冲击刚度，又不会在外观面形成明显的缩印。

安装边界的尺寸匹配是这类配件设计的核心校验项，镜盖的内轮廓需要完全包覆后视镜基座的外露边缘，两者配合的间隙需要控制在0.5-1mm区间，段差保持在0.5mm以内，保证整车外观的精致感。针对不同车型的配置差异，部分镜盖还会在对应转向灯的位置预留透光窗口，窗口边缘需要设计定位止口，保证灯罩装配后的贴合度，避免雨水渗入内部。在材料选择层面，这类外饰镜盖通常选用耐候性较好的ABS或者ASA材质，能够适应-40℃到85℃的环境温度区间，长期暴露在紫外线照射下也不会出现明显的褪色、老化开裂问题，表面可以根据车型定位做喷漆、磨砂或者高光处理，匹配整车的外观配色方案。

实际建模过程中，这类大曲率连续曲面的构建需要先搭建基础的控制线架，首先确定镜盖与车身侧方的视觉匹配角度，保证驾驶员正常坐姿下不会因为镜盖造型遮挡后视镜的有效观察视野，曲面的G2连续过渡需要反复校验，避免出现光影扭曲的问题，影响外观质感。同时要考虑模具成型的工艺性，曲面的拔模角度需要控制在1°以上，避免脱模过程中出现拉伤，外表面不允许存在明显的分型线痕迹，分型面通常布置在镜盖与基座贴合的边缘内侧，保证外观面的完整性。在抗冲击性能校验上，镜盖需要能够承受直径50mm的钢球从1m高度坠落的冲击不出现开裂，同时在低速剐蹭场景下具备一定的弹性变形能力，轻微碰撞后可以自行回弹，降低小事故中的维修更换成本。
