电机系统配套弯型排气导流阀结构

在各类工业驱动电机、车用驱动电机的配套系统设计中，排气导流构件的合理性直接影响电机运行的热稳定性与腔体压力平衡，这款弯型排气导流阀正是针对电机腔体的排气需求设计的专用构件。从实际应用场景来看，这类构件多装配在电机壳体的侧端排气位，适配封闭式、半封闭式电机的腔体换气需求，不管是连续运行的工业生产线驱动电机，还是工况波动较大的车用驱动电机，都需要这类构件完成废气导出、压力平衡的功能。

从功能特性上看，这款排气阀的核心作用是控制电机腔体内部的废气流量，电机在持续运行过程中，内部绕组发热会带动腔体内空气膨胀，同时绝缘材料缓慢挥发的微量废气、轴承部位挥发的油气都需要有序导出，避免腔体内部压力过高破坏密封结构，同时稳定的气流导出也能带走部分热量，辅助电机冷却系统维持工作温度在合理区间，部分工况下还能通过阀口的气流导向，控制废气的排放方向，避免废气直吹周边的线束、传感器等敏感部件。

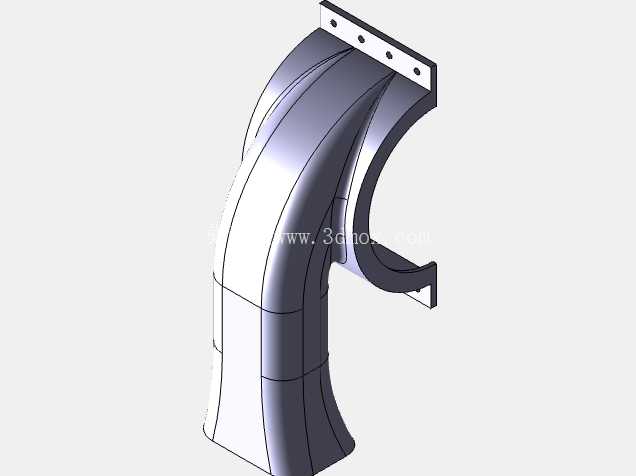

设计思路上，这款构件采用了大曲率弯管的主体结构，这种弧形流道的设计可以有效降低气流通过时的阻力，避免直角流道带来的气流紊流、风噪问题，同时弯管的走向可以适配电机壳体周边的安装空间，避开周边的安装凸台、线束接口等结构，不需要额外调整电机本体的布局。上端的法兰安装边设置了均匀分布的安装孔，采用平面贴合的安装方式，安装时可以在法兰面加装密封垫片，保证连接位置的密封性，避免漏气、漏油问题。阀身的分段式加强结构是设计中的细节考量，弯管位置在气流长期冲刷、温度交变的工况下容易出现应力集中，分段的环形加强筋可以提升构件的结构强度，降低长期使用过程中出现变形、开裂的风险，同时也能在压铸生产时改善熔体的流动路径，减少铸件内部的缩孔、缺料缺陷。

从安装边界与尺寸适配来看，上端法兰的安装孔位间距是匹配对应规格电机的壳体安装位设计的，安装时不需要对电机壳体进行二次加工，直接通过螺栓紧固即可完成装配。弯管的出口端采用了切边设计，出口方向朝向电机壳体的侧下方，既可以避免外界的灰尘、溅水直接从阀口倒灌入电机腔体，也能让导出的热气流朝向无敏感部件的区域排放，不会影响周边部件的正常工作。阀身的整体弧度经过流道仿真验证，气流通过时的压损控制在合理区间，不会因为流道阻力过大导致电机腔体内部压力憋高，同时管壁厚度均匀，兼顾了结构强度与轻量化需求，不会给电机整体增加过多的额外重量。

在实际选型适配时，需要注意这款排气阀的安装位朝向要和电机的安装姿态匹配，保证出口方向始终朝下或者侧下，避免积水、积灰进入阀内。压铸成型的构件本身具备较好的耐热性与结构强度，可以适配电机长期运行时的腔体温度工况，不需要额外做表面防护处理就能满足常规使用需求，针对腐蚀环境下使用的工况，也可以在构件表面做氧化、喷塑处理提升耐蚀性能。这类排气构件虽然是电机系统中的小型配套部件，但却直接影响电机的运行可靠性，不合理的排气设计会导致电机内部压力异常、散热效率下降，严重时甚至会出现密封失效、油气泄漏的问题，因此在结构设计时需要充分结合电机的腔体容积、运行温升、安装空间等参数，确定流道的通径、弯管曲率、安装法兰的尺寸，保证构件和整机的适配性。
