机械系统用折弯式安装固定支架结构

这款安装支架属于典型的钣金折弯成型类连接支撑构件，在各类工业机械、自动化产线设备、机电集成装置中都有广泛的应用场景，核心作用是为不同功能的零部件提供可靠的安装定位基准，同时承担部件之间的载荷传递、位置固定功能，避免设备运行过程中被固定部件出现移位、振动松脱的问题。从实际使用场景来看，这类支架常被用于固定电气控制元件、小型气动组件、传感检测模块、管线固定座等需要在设备机架、钣金护板、型材框架上完成外置安装的零部件，适配的安装基面既可以是碳钢喷涂机架面，也可以是铝型材T型槽安装面、工程塑料护板面，通用性较强。

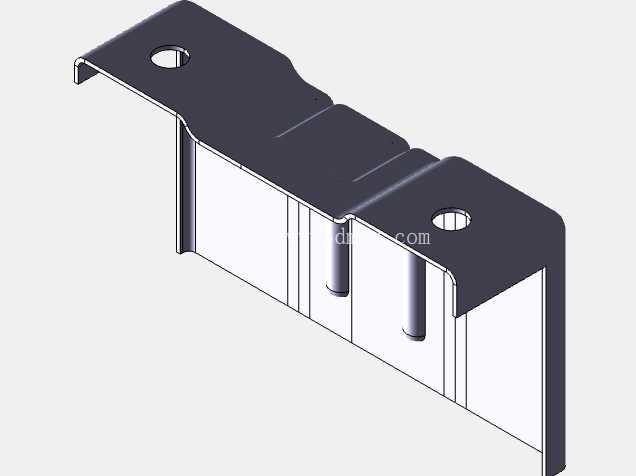

从结构设计思路来看，这款支架采用一体化钣金折弯工艺成型，没有额外的焊接拼接结构，整体刚性由折弯翻边来保证，避免了焊接带来的变形、应力集中问题，也减少了后续加工工序。主体结构分为水平安装基面与垂直支撑面两个核心部分，水平基面上预留了两个圆形安装通孔，孔位位置经过载荷分布校核，两个孔的中心距匹配常规的M4、M5规格紧固件安装间距，安装时可以通过螺栓将支架整体固定在设备的基准安装面上，孔位周边做了轻微的压型加强处理，避免螺栓锁紧时钣金面出现凹陷变形。垂直支撑面根据被固定部件的外形做了适配的让位凹槽设计，三个凸起的定位柱结构可以直接卡入被固定部件的对应定位孔中，省去了安装时的反复对位调整步骤，同时垂直面的边缘做了翻边处理，既提升了垂直方向的抗弯折能力，也能避免钣金锐边划伤安装人员、破坏配套部件的线缆表皮。

从安装边界尺寸来看，支架的整体折弯高度控制在常规小型元件安装的适配范围内，不会占用过多的设备内部安装空间，水平安装面的宽度匹配常见的20系列、30系列铝型材的安装面宽度，不需要额外增加转接板就可以直接完成固定。垂直支撑面的有效安装区域避开了水平安装面的螺栓锁紧空间，安装被固定部件时，紧固件的操作空间不会和基面固定螺栓产生干涉，方便后期维护时单独拆卸被固定部件，不需要将整个支架从基面上拆下。支架的板材厚度根据承载需求选型，常规工况下采用1.5-2mm厚度的冷轧钢板即可满足10kg以内部件的固定承载需求，如果用于振动较强的设备工况，可以更换为同厚度的不锈钢板材或者增加板材厚度，不需要修改整体结构外形。

在实际选型使用时，需要注意安装基面的平面度误差，如果基面平面度超过0.5mm，需要在支架与基面之间增加调整垫片，避免支架锁紧后出现强制变形，导致垂直支撑面的定位柱出现位置偏移，影响被固定部件的安装精度。支架表面的处理方式可以根据使用环境选择，常规室内工业环境采用静电喷塑处理即可满足防锈需求，如果用于潮湿、有腐蚀介质的工况，可以选择镀锌、电泳或者不锈钢材质的版本。这款支架的参数化设计特点在于，所有的孔位间距、折弯高度、让位槽尺寸都可以根据实际被固定部件的尺寸做快速调整，不需要重新做整体结构的拓扑设计，只需要修改对应参数就可以衍生出适配不同安装需求的变体结构，大幅缩短同类支架的设计开发周期，也能减少加工时的模具调整成本，适合小批量多品种的设备配套使用场景。在结构验证阶段，可以通过有限元分析对支架的受力情况做模拟，重点校核水平安装面与垂直面衔接的折弯位置的应力集中情况，确保在额定载荷下，支架的变形量控制在被固定部件允许的范围内，不会因为支架变形导致被固定部件出现位置偏移、功能失效的问题。
