发动机连杆装配结构三维设计

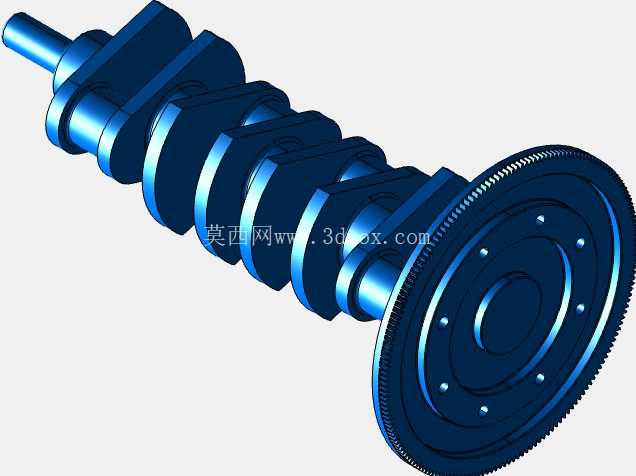

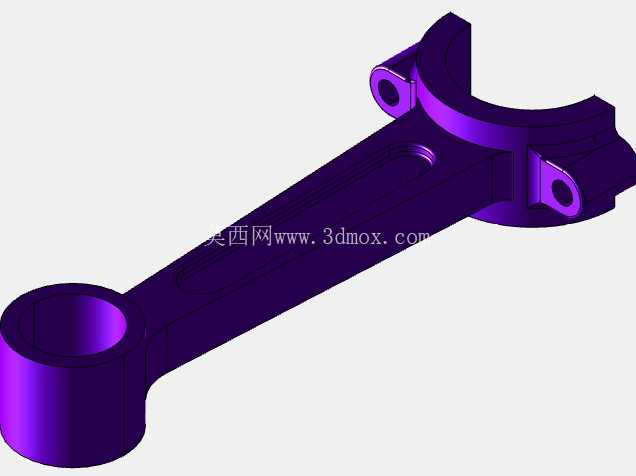

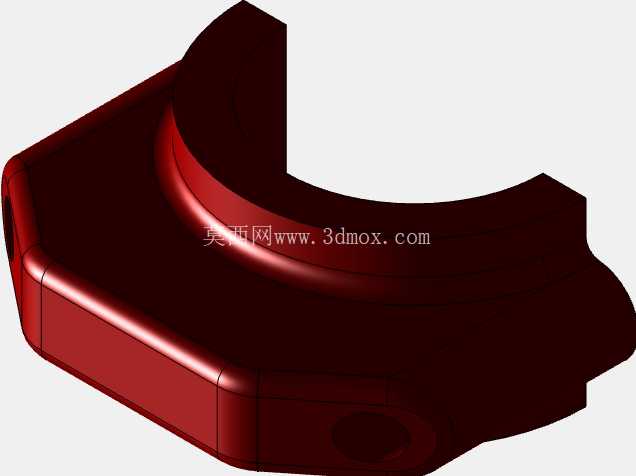

　　从实际装配场景来看，连杆小头端通过活塞销与活塞连接，设计时要预留衬套的安装过盈量，内孔的圆柱度公差要控制在合理范围，避免活塞销卡滞造成偏磨；大头端采用剖分式结构，配套连杆螺栓完成与曲轴连杆轴颈的抱紧，剖分面的定位精度直接影响装配后的轴孔圆度，建模时要还原定位结构的配合边界，保证装配后螺栓预紧时不会出现错位。杆身部分采用工字形截面设计，这是兼顾轻量化与结构强度的成熟方案，在往复运动过程中能有效降低惯性力带来的附加载荷，截面的过渡区域要做顺滑处理，从大头到小头的截面渐变要匹配受力分布，靠近大头端受力更大，截面尺寸相应加大，往小头方向逐步收窄，避免不必要的重量冗余。在往复式动力设备的动力传递链路里，连杆是连接活塞与曲轴的核心受力构件，其结构设计直接决定动力输出的平顺性与整机运行寿命。日常做结构设计时，这类零件的建模不能只做外形复刻，必须先理清实际工况下的受力边界：做功冲程里活塞承受的爆发压力通过连杆小头传递到杆身，再经由大头传递给曲轴转化为旋转扭矩，整个过程中杆身要同时承受交变拉压载荷、惯性力带来的弯曲载荷，所以结构上的过渡圆角、壁厚分布都要贴合应力流走向，不能出现直角突变的应力集中区域。

　　安装边界方面，要提前校核连杆的运动包络，在曲轴回转、活塞上下往复的全行程里，杆身不能与气缸内壁、曲轴平衡块发生运动干涉，所以建模时要把运动极限位置的间隙预留出来，尤其是连杆摆动到最大角度时，杆身侧面与缸壁的安全间隙要满足热膨胀后的使用要求，避免运行中出现碰擦故障。实际做装配设计时，还要考虑零部件的加工工艺性：大头剖分面的加工精度、螺栓孔的位置度、大小头孔的平行度，这些工艺要求在建模阶段就要通过装配约束体现出来，不能只做外观的视觉效果，要让三维模型能直接用于后续的工程图导出、装配干涉检查、运动仿真验证。

　　很多新手做这类零件建模时容易忽略细节，比如大小头的润滑油道结构，实际运行中压力机油需要通过曲轴油道进入连杆大头，再经由杆身油道输送到小头衬套位置润滑活塞销，这些内部流道的位置、孔径大小都要在模型里准确还原，不然做润滑系统仿真时就会出现参数偏差。另外连杆两端的连接耳结构，是为了装配时的定位与吊装辅助设计的，耳孔的位置要避开主要受力路径，不能因为附加结构削弱杆身的整体强度，耳孔边缘也要做倒角处理，避免应力集中造成疲劳裂纹。从行业应用来看，这类连杆结构不仅用于车用内燃机，在通用汽油机、柴油机、往复式压缩机、冲压设备的曲柄滑块机构里都有同源的设计逻辑，只是根据不同的载荷大小、行程参数调整尺寸比例，核心的受力传递逻辑、装配配合要求是共通的。

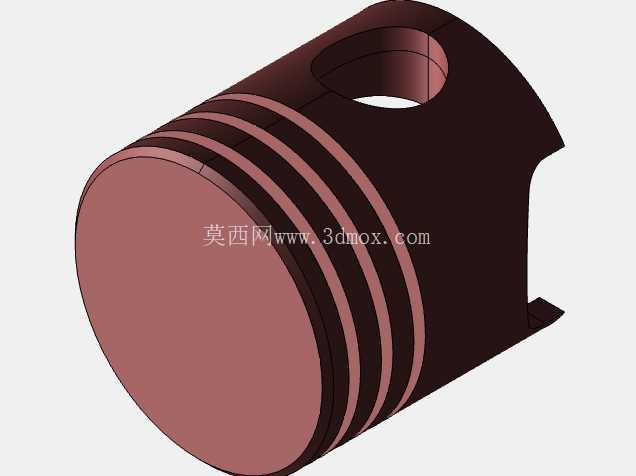

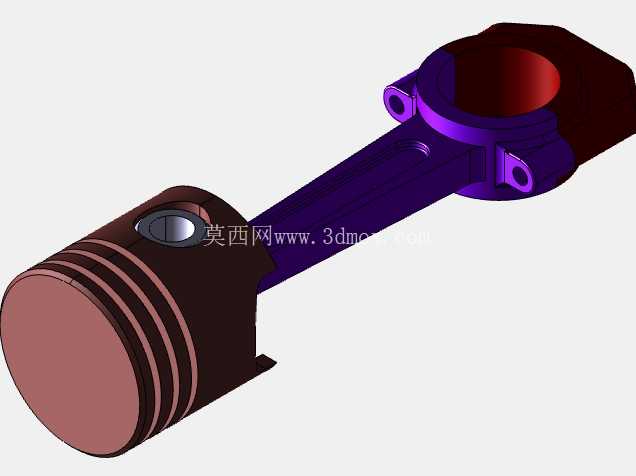

　　做三维建模时，要先明确整机的缸径、行程、曲轴回转半径这些基础参数，再反推连杆的中心距、大小头孔径、杆身截面尺寸，所有结构尺寸都要服务于实际工况需求，不能凭视觉比例随意绘制。比如连杆大小头的中心距误差，会直接影响发动机的压缩比，所以建模时的尺寸约束要精准，装配后要验证活塞的上止点、下止点位置是否符合设计要求。还有连杆螺栓的安装沉孔深度，要保证螺栓拧紧后头部不会高出连杆大头端面，避免运转时与周边部件发生碰擦，沉孔的倒角也要匹配螺栓头的尺寸，保证螺栓压紧面的贴合度。整个装配模型要还原实际的装配顺序：先将小头衬套压入小头孔，再把活塞销穿入活塞与小头完成活塞连杆组的装配，之后将大头轴瓦装入大头孔，扣合连杆盖后穿入螺栓按规定扭矩拧紧，整个装配过程的配合间隙、过盈量都要在模型的配合约束里体现，让模型不仅是可视化的展示文件，更能支撑后续的工艺设计、性能仿真工作。
