DMU运动学铰接支架连杆装配结构

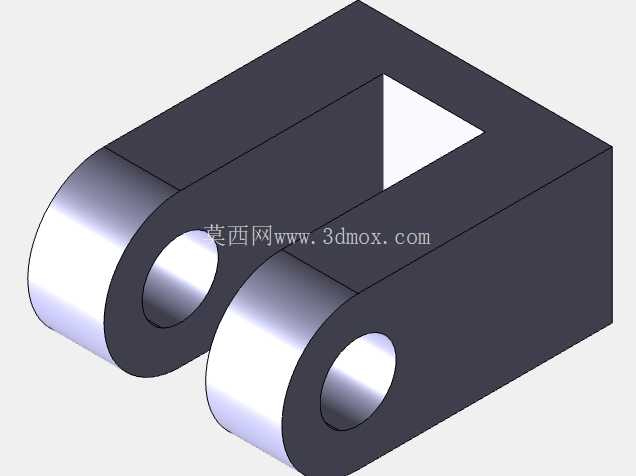

　　这套铰接支架连杆组件，是面向数字样机运动学验证场景开发的典型铰接传动结构，在轻工自动化输送线的拨料摆臂机构、小型工装夹具的压紧联动单元、教学演示类机械实训台的运动模块中都能找到同结构的实际应用，核心作用是通过固定基座与旋转连杆的铰接配合，将单一旋转输入转化为设定角度范围内的往复摆动输出，完成工位切换、工件压紧、轨迹导引这类需要定轴转动联动的动作。从结构功能特性来看，组件分为固定底座支架与旋转连杆两个核心部分，固定底座采用方块式主体结构，一侧伸出同轴双铰接耳座，耳座内孔为统一基准的铰接安装孔，双耳的间距与连杆端部的铰接段宽度采用H7/f6的间隙配合公差，既保证连杆转动时无径向窜动，又避免配合过紧导致的运动卡滞；底座主体上开设的方形通槽，一方面是为了减轻整体结构重量，减少运动过程中的基座负载惯量，另一方面是为连杆摆动预留足够的运动避让空间，避免极限摆角下连杆与基座发生结构干涉。

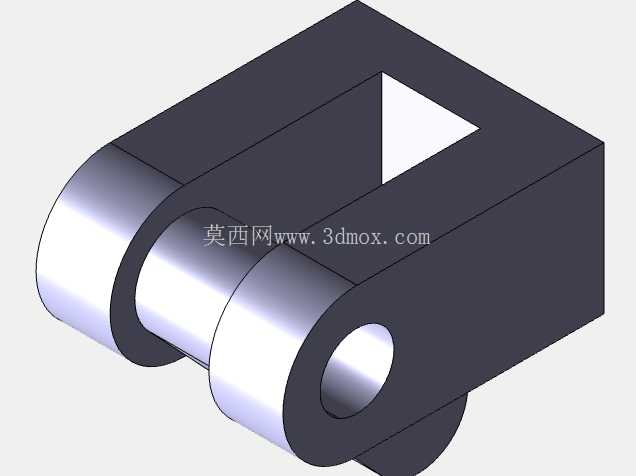

　　旋转连杆通过圆柱铰接轴与底座耳座连接，铰接轴与耳座孔、连杆端孔的配合根据实际载荷场景可做调整，轻载演示场景下可采用间隙配合实现无附加润滑的顺畅转动，中载工业场景下则可在铰接位置加装轴套、润滑槽结构，提升长期往复运动下的耐磨性能。设计过程中优先以运动边界为核心约束，首先确定铰接点的回转中心位置，根据需要的摆动角度范围反推连杆的有效长度与底座的避让尺寸，双铰接耳的同轴度公差控制在0.02mm以内，避免装配后连杆出现别劲、转动阻力过大的问题；底座的安装面设置在方块主体的底部与背部两个方向，可根据实际安装空间选择卧式或立式安装，安装孔位采用通用的沉头孔设计，适配M4-M6规格的标准紧固件，不需要额外加工定制连接件即可完成组件在设备机架上的固定。从安装边界来看，组件整体的最大外轮廓以铰接中心为基准，轴向宽度不超过双耳外侧的间距尺寸，径向方向上连杆摆动到极限位置时，最外端距离铰接中心的尺寸为连杆有效长度加上端部结构余量，安装时需要在摆动平面内预留至少1.2倍最大回转半径的操作空间，避免周边管线、其他结构件进入运动行程范围；铰接位置的端面预留有卡簧槽或者轴端挡片安装位，可对铰接轴进行轴向限位，防止设备运行过程中铰接轴窜出导致机构失效。

　　这类铰接连杆结构看似简单，却是很多往复运动机构的基础组成单元，在做DMU运动学验证时，可通过给铰接副添加旋转驱动，设置对应的角速度、角限位参数，直观模拟整个机构的运动过程，检查不同摆角下的结构干涉情况，验证自由度设置是否符合设计预期，相比纯理论的尺寸链计算，可视化的运动仿真能更快发现设计中存在的避让不足、行程超限这类问题，缩短结构迭代的周期。实际工业应用中，这类结构还会根据使用场景做针对性优化，比如在有粉尘、切削液的加工环境中，会在铰接耳的外侧加装防尘密封圈，避免杂质进入铰接配合面加剧磨损；在需要频繁启停的高速摆动场景下，会在连杆与底座的接触位置加装缓冲垫，减少极限位置的冲击噪音与结构应力。

　　整个组件的结构没有复杂的曲面特征，所有加工面均为平面、圆柱面这类常规机加工特征，不需要特殊的加工工艺即可完成生产制造，加工成本低，装配流程简单，只需要将连杆对准双耳座的中间位置，穿入铰接轴后加装轴向限位件即可完成装配，后期维护时也能快速拆解更换磨损的铰接轴或者连杆部件，不需要对整个基座进行更换，降低了设备的后期运维成本。在做三维建模过程中，这类结构的建模重点是保证铰接副的同轴度、配合面的尺寸精度，所有配合尺寸都需要标注明确的公差带，避免加工后出现装配不上或者间隙过大的问题，同时在装配环境下需要做运动干涉检查，确认连杆在整个摆动行程内都不会与基座、安装面周边的结构发生碰撞，保证机构运行的可靠性。
