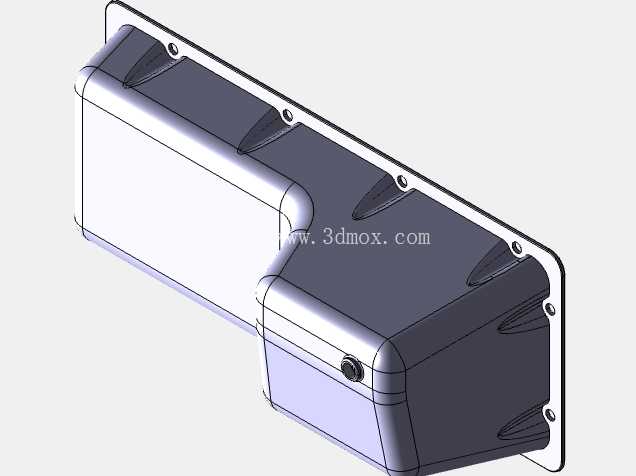

异形结构燃油存储箱体压铸成型结构

　　这款异形储油箱体主要适配小型动力设备的燃油供给场景，常见于通用发电机组、小型园林机械、便携作业动力单元的配套燃油存储环节，区别于常规规则方形油箱，其阶梯式异形结构完全贴合配套设备的内部安装空间，避免动力单元整体布局出现冗余空间浪费，同时能在有限的设备舱容积内最大化储油容量，减少设备频繁补油的频次。从结构设计逻辑来看，箱体采用一体化压铸成型思路，周圈布置的带孔安装法兰边直接与箱体主体一体压铸成型，省去后续焊接法兰的工序，同时避免焊接位置存在的渗油隐患，法兰边上的安装孔位做了局部加厚凸台处理，安装锁紧时螺栓压紧力不会直接作用在薄壁箱体壁面，防止长期使用后螺栓松动或者箱体壁面被压溃变形。

　　箱体侧面的阶梯过渡位置做了大圆弧顺滑过渡，没有尖锐直角结构，一方面是压铸成型时便于铝液填充模腔，减少冷隔、缺料的压铸缺陷，另一方面也能避免应力集中，在设备运行产生振动时，过渡位置不会因为应力累积出现开裂渗漏的问题。箱体侧壁预留的油路接口做了内螺纹嵌件预装结构，压铸时直接将铜质螺纹嵌件固定在模腔内一体成型，相比后期在铝制箱体上攻丝，螺纹连接强度更高，反复拆装油管也不会出现滑牙问题，接口位置周围做了局部加厚凸台，外接油管接头锁紧时的压紧力可以均匀分散到周围箱体壁面，不会出现局部变形导致的密封失效。

　　从安装边界来看，法兰边的安装孔位采用非对称布置，能实现防呆安装，避免装配时装反方向导致油路接口位置错位，箱体整体的外形轮廓完全避让配套设备内部的点火模块、散热风道、控制线路的布置空间，安装后箱体底部与设备安装基面预留3mm间隙，既可以避免设备运行振动时箱体底面与基面直接摩擦磨损，也能预留少量通风空间，避免设备运行产生的热量持续传导到油箱导致燃油温度异常升高。箱体内部的转角位置都做了小圆弧过渡，没有清洁死角，长期使用后油箱底部沉积的少量杂质可以顺着圆弧面汇集到放油位置，便于后期维护清理，同时内壁的顺滑结构也能减少燃油晃动时的冲击噪音，设备移动或者倾斜作业时，燃油晃动的冲击力会顺着圆弧面分散，不会对箱体壁面产生集中冲击。

　　法兰边的密封面做了0.2mm的凸筋设计，装配时配合耐油橡胶密封垫，凸筋可以嵌入密封垫表面形成线密封，相比平面密封的密封可靠性更高，即使箱体存在少量加工平面度误差，也能通过密封垫的压缩量补偿，避免出现渗油问题。箱体壁厚采用渐变设计，安装法兰、接口位置壁厚控制在3.5mm，主体储油腔位置壁厚控制在2mm，既保证整体结构强度满足振动工况使用要求，也能控制整体重量，符合便携动力设备的轻量化设计需求，压铸成型后箱体只需要对法兰密封面、接口螺纹位置做少量机加工即可投入装配，加工余量控制在0.3mm以内，减少后续机加工的工序时长。
