引擎用多腔体弧形安装支撑构件

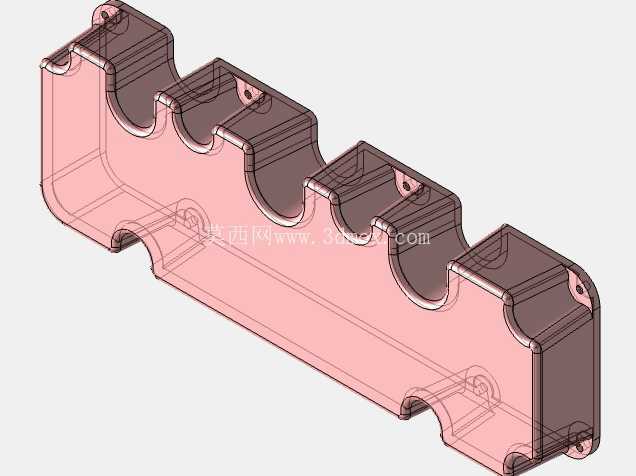

　　该构件属于动力系统配套的支撑类结构件，主要应用在内燃引擎的周边附属部件安装场景，承担管线排布约束、附属模块定位以及局部结构补强的作用，在小排量多缸内燃机的舱内布局中，这类构件往往需要同时适配多个弧形管路的走向，避免管线与引擎运转部件产生运动干涉，同时还要兼顾自身的轻量化设计，减少动力系统的额外负载。从结构形态来看，构件整体采用长条形排布，沿长度方向均匀设置四个内凹的弧形卡槽，每个卡槽的弧度与对应引擎附属管路的外径完全匹配，卡槽边缘做了加厚翻边处理，避免长期受管路振动影响出现边缘开裂的问题；构件主体为半开放的槽型截面，内部设置有纵横交错的加强筋，在不增加整体壁厚的前提下提升了构件的抗扭刚度，即使在引擎持续产生高频振动的工况下，也不会出现结构共振导致的疲劳损坏。

　　构件两端以及每个弧形卡槽的侧方都预留了带沉孔的安装位，安装孔的位置公差控制在±0.1mm范围内，能够保证与引擎缸体上的预装螺柱完全对齐，安装时不需要额外扩孔调整，沉孔设计可以让固定螺栓的头部完全没入构件表面，不会突出结构表面干涉其他周边部件的布置。在设计思路上，这类支撑构件首先要匹配引擎舱内的有限安装空间，整体厚度控制在适配舱内间隙的范围内，不会与引擎的气门室盖、点火线圈等部件产生空间冲突；构件的非安装面做了圆弧过渡处理，没有尖锐的棱角，一方面可以避免安装过程中划伤操作人员或者管线外层，另一方面也能减少应力集中点，提升构件的长期使用寿命。

　　材质选择上适配压铸成型工艺，壁厚保持均匀，相邻壁厚差控制在1.5倍以内，避免压铸过程中出现缩孔、冷隔等成型缺陷，构件的内表面不需要额外做机加工，仅安装孔位和卡槽配合面预留精加工余量，能够有效控制生产加工的成本。从安装边界来看，构件的底部贴合面完全匹配引擎缸体侧面的安装基准面，贴合度达到90%以上，安装后不会出现局部悬空的情况，固定螺栓按照对角顺序紧固后，构件与缸体之间不会产生装配间隙，能够避免振动过程中出现异响。每个弧形卡槽的内侧都预留了管线缓冲垫的安装槽，装配时可以嵌入橡胶缓冲垫，隔绝引擎运转时传递到管线上的振动，降低管线接头处出现松动渗漏的概率。

　　构件侧面的减重槽设计在非受力区域，在保证整体结构强度的前提下，尽可能降低构件自身重量，符合动力系统轻量化的设计趋势。这类构件在实际使用中，不需要做额外的表面处理，依靠压铸成型后的表面氧化层即可满足舱内的防腐蚀要求，即使在引擎长期工作产生的高温环境下，也不会出现材质变形或者性能衰减的问题，能够覆盖引擎全生命周期的使用需求。
