CATIA基础进阶零件建模练习实例

这套零件建模练习实例，面向刚接触三维实体建模的结构设计人员，核心是通过带明确尺寸约束的规则几何组合体，训练从二维草图到三维实体的全流程建模逻辑，覆盖日常机械零部件设计中最常用的凸台、凹槽、拔模斜度等基础特征操作，没有复杂的曲面或者异形结构，所有几何边界都有明确的线性尺寸标注，能帮助练习者快速建立基于特征的参数化建模思维。

从实际工程应用场景来看，这类带斜切面、局部凹槽的规则块体结构，是很多通用机械零部件的基础构成单元，比如小型设备的安装定位基座、工装夹具的定位挡块、输送线的侧边导向支撑块，都会用到类似的几何结构：主体为规则矩形块提供安装支撑基准，斜切面用来避让相邻运动部件或者预留操作空间，局部的矩形凹槽用来嵌装定位销、耐磨垫片或者行程开关触发块，不需要额外加工复杂型面，普通铣削设备就能完成加工，加工成本低，装配定位精度容易保证。

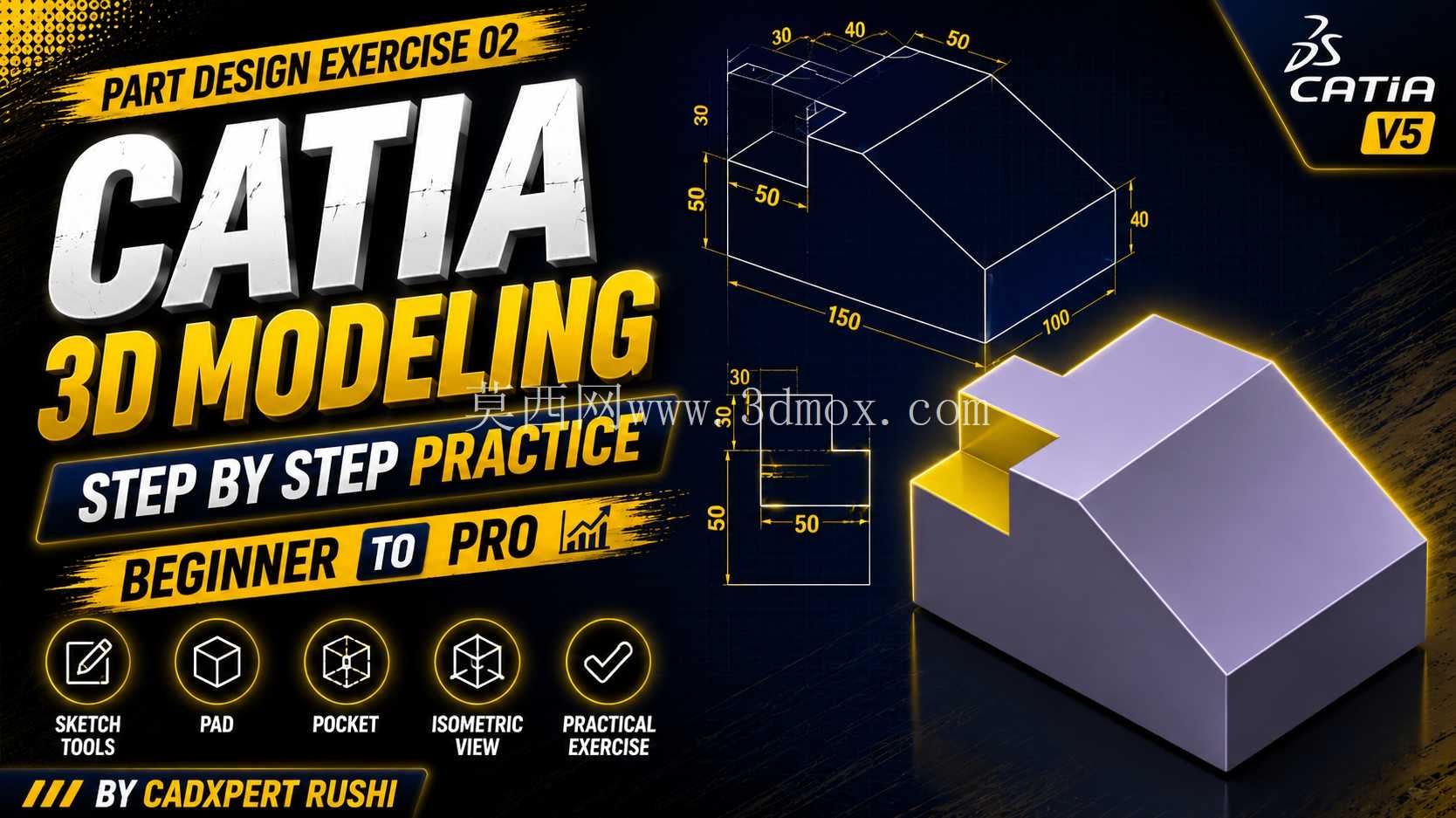

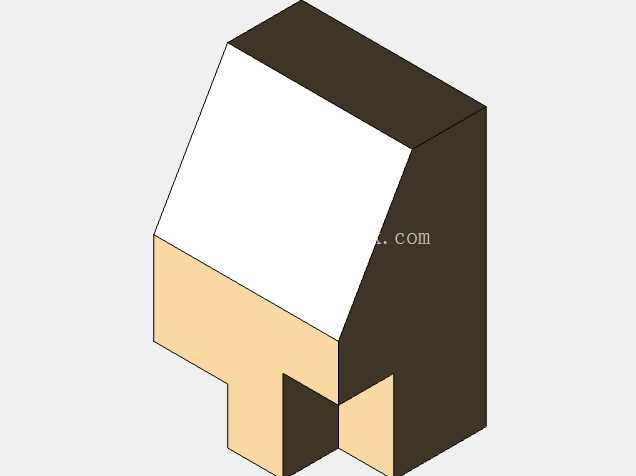

设计思路上完全遵循机械加工的工艺逻辑，先确定主体基准块的尺寸边界，总长150mm、总宽100mm、总高50mm的矩形块作为整个零件的安装基准，底面为全平面设计，保证和安装面的完全贴合，安装时可以通过底面布置沉头孔完成固定，不需要额外的定位工装就能保证安装平面度。主体块的一端做45度斜切处理，斜切面的垂直高度为40mm，距离端面的水平长度为50mm，这个斜切面的设计主要是为了避让相邻部件的运动轨迹，避免设备运行过程中发生运动干涉，同时斜切面也可以作为工件安装时的导向面，方便工件快速滑入安装位。零件顶面靠近斜切面的一侧做了两级矩形凹槽结构，第一级凹槽距离侧边30mm，槽宽40mm、槽深30mm，第二级凹槽在第一级凹槽的下方，槽宽50mm、槽深50mm，两级凹槽的侧壁都为垂直平面，没有圆角或者斜度，方便铣刀直接下刀加工，凹槽的尺寸公差可以控制在IT7级，满足一般定位零件的配合精度要求。

建模过程中需要重点注意草图的全约束状态，所有的尺寸标注都要和工程图保持一致，不能出现过约束或者欠约束的情况，尤其是斜切面的定位尺寸，要同时标注水平和垂直两个方向的定位尺寸，保证斜切面的角度和位置唯一确定。凹槽特征的绘制要优先选择零件的基准面作为草图平面，避免建立额外的辅助基准面，减少特征树的冗余特征，方便后续的尺寸修改和参数调整。实体建模完成后要检查所有的棱边是否存在多余的碎面，实体的体积、质心位置是否符合几何计算结果，避免出现建模过程中的特征重叠或者缺失。

从安装边界来看，这个零件的最大安装轮廓就是主体矩形块的尺寸，安装时需要在安装面上预留至少160mm×110mm的平面空间，凹槽部分的上方要预留至少20mm的操作空间，方便安装固定螺丝或者嵌装配件，斜切面的一侧不能布置高度超过40mm的固定部件，避免斜切面的避让功能失效。这类基础结构的建模练习，本质上是帮助设计人员养成规范的建模习惯，从草图绘制阶段就遵循工艺合理性原则，让建立的三维模型能够直接对接后续的工程图生成、数控加工编程环节，不需要做额外的模型修补，这也是初级结构设计人员必须掌握的核心技能，很多复杂的机械零部件拆解后都是由这类基础特征组合而成，熟练掌握这类基础结构的建模逻辑，后续处理复杂零件时就能快速拆解特征，提高建模效率和模型的可修改性。
