双铰接带腰孔安装连接支座结构建模练习

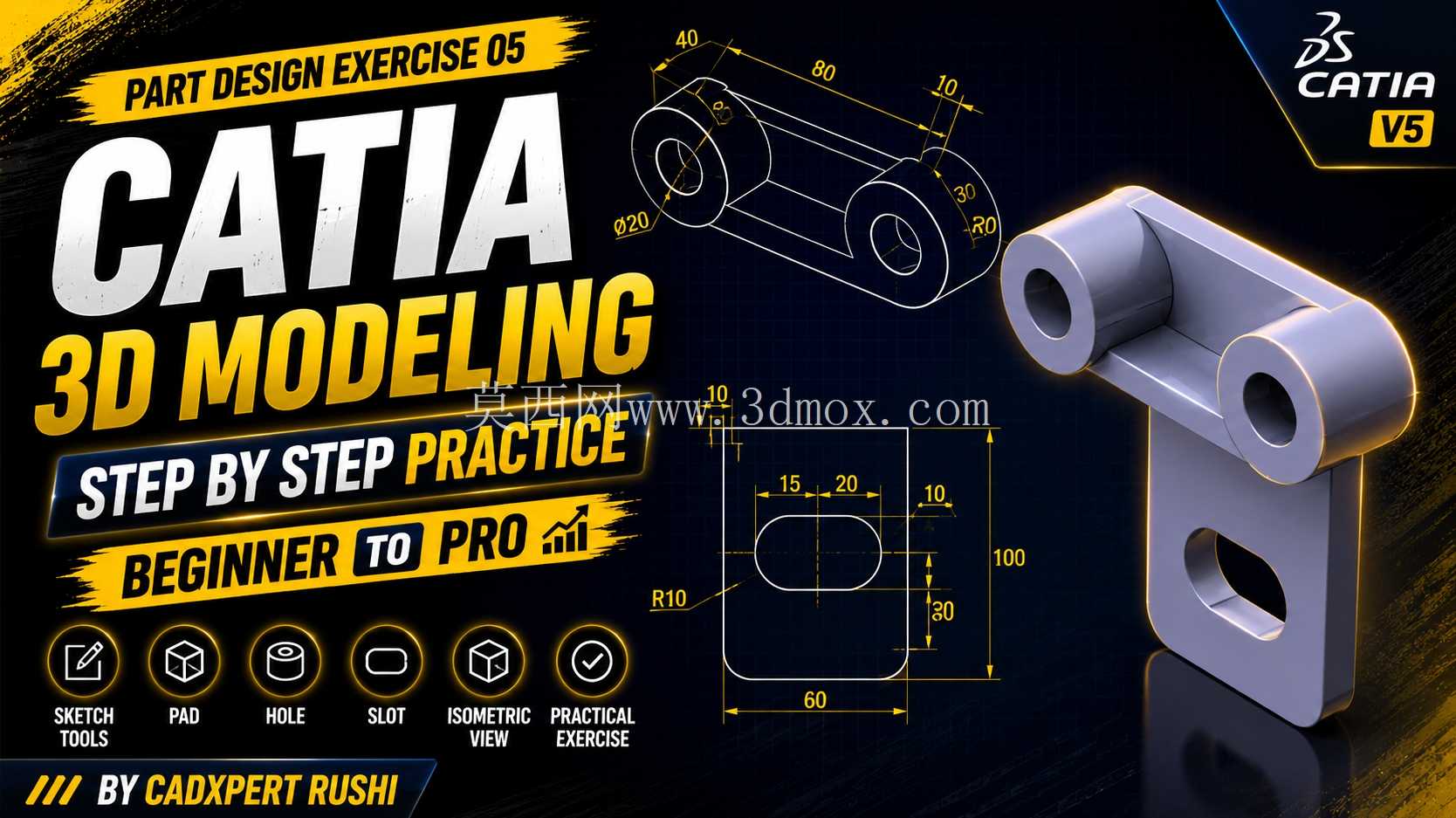

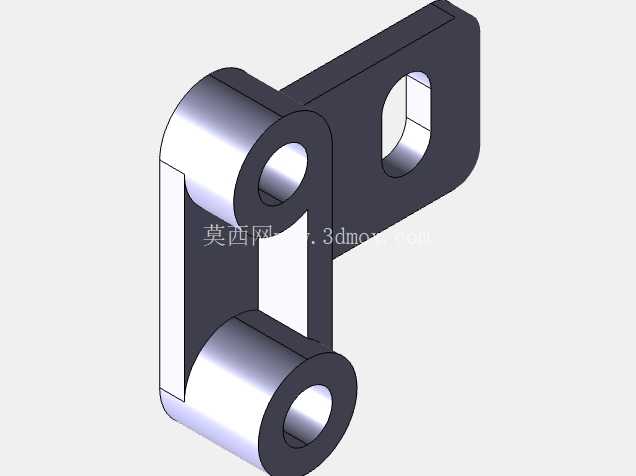

　　在轻工输送线、小型自动化工作站的连杆传动机构里，这类双铰接带腰孔安装的连接支座是非常常见的传力构件，日常做建模练习的时候选这类零件，能覆盖绝大多数实体建模的基础特征操作，对刚接触三维结构设计的从业者来说，是把草图约束、特征布尔、尺寸关联这些基础技能落地的绝佳载体。先看实际安装场景，这类支座一般用在需要小幅位置调整的铰接点位，比如输送线侧边的导向轮摆臂安装座、小型气动推杆的端部连接支座，下方的腰形安装孔不是随便开的，现场安装的时候不用严格保证安装孔位的绝对同轴，能顺着腰孔长度方向调整15mm的安装位置，抵消机架焊接或者型材拼接带来的位置误差，这也是现场装配里最常用的误差补偿设计思路。再看上部的双铰接耳结构，两个同轴的铰接孔中心距是80mm，单孔直径20mm，孔的轴向长度30mm，两个耳板之间留足了摆臂的安装间隙，不会出现摆臂转动时和支座本体剐蹭的问题，耳板外侧做了R10的圆角过渡，不是为了好看，是消除机加工后的锐角应力集中，同时避免装配的时候刮伤操作人员的手套或者线缆。整个支座的总高度控制在100mm，安装底板的宽度是60mm，底板上的腰孔长度30mm、宽度15mm，腰孔两端的R10圆弧和孔宽完全匹配，这些尺寸都是实际工程里反复验证过的，不会出现尺寸链冲突的问题。

　　建模的时候要注意几个容易出错的点，首先是上部两个铰接孔的同轴度约束，草图阶段就要把两个孔的中心约束在同一条水平线上，不要后期靠尺寸数值凑，不然后续做装配约束的时候很容易出现过定义的问题；然后是底板和上部铰接耳的连接过渡位置，这里做了等厚度的连接筋，筋的厚度和耳板厚度保持一致，不要做额外的加厚，不然会增加不必要的零件重量，同时3D打印或者机加工的时候也会多出不必要的材料去除量。还有底板上的腰孔，草图绘制的时候不要用两个圆加两条直线手动拼接，直接用软件自带的腰形孔特征，这样孔的两端圆弧会自动和直边相切，不会出现草图过约束或者开口的问题，后续做工程图的时候也能自动标注正确的腰孔尺寸。

　　从受力角度来说，这类支座主要承受摆臂传递过来的径向载荷，两个铰接耳的间距设计成80mm，是为了给摆臂足够的支撑跨距，减少铰接销轴的弯曲应力，要是耳板间距做太小，销轴受的弯矩会成倍增加，很容易出现销轴变形甚至断裂的问题；底板的60mm宽度也是匹配常用的40系列铝型材安装面，直接可以用T型螺栓穿过腰孔固定在型材槽里，不用额外做转接板，能减少整个机构的零件数量。做这类练习的时候不要只照着尺寸把形状堆出来，要多思考每个尺寸、每个特征背后的工程逻辑，比如为什么腰孔开在底板中心位置，为什么铰接孔外端要做30度的倒角，为什么耳板和底板的连接位置要做R10的圆角，这些细节都是实际生产装配里踩过无数坑之后总结出来的设计经验，把这些逻辑想通了，比照着画十个八个零件的收获都大。

　　另外建模的时候要养成良好的特征树管理习惯，把草图、凸台、孔、圆角这些特征按建模顺序命名，不要用默认的凸台1、凸台2这类名字，后续修改尺寸的时候能快速找到对应的特征，尤其是做系列化零件设计的时候，规范的特征树能大幅减少改图的时间。还有尺寸标注的关联性，比如铰接孔的中心高度、腰孔的位置尺寸，都要和基准面做关联约束，不要随便标注自由尺寸，不然修改一个基础尺寸的时候，整个零件的特征会出现报错或者错位。这类零件虽然结构不复杂，但是涵盖了草图绘制、凸台拉伸、切除拉伸、圆角、倒角这些最常用的实体建模功能，把这个零件练熟了，后续做更复杂的支架类、传动类零件的时候，就能快速理清建模思路，不会出现无从下手的情况。实际生产里这类零件一般用6061铝合金加工，重量轻强度也足够，要是用在载荷更大的场合，也可以换成45号钢做表面发黑处理，建模的时候不用特意设置材料属性，但是心里要清楚不同应用场景下的材料选择逻辑，设计出来的零件才不会脱离实际生产需求。
