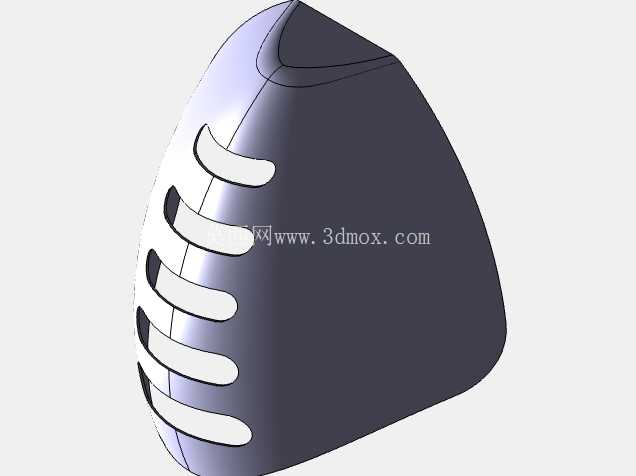

带侧部开槽结构的流线型曲面壳体

这类带侧部开槽的流线型曲面壳体，在小型手持防护装备、便携设备外覆件领域应用十分广泛，日常接触的运动护具外壳、手持检测设备的握持包覆件、小型通风设备的导流外罩都能见到这类结构的身影。从实际使用场景来看，这类壳体需要同时兼顾握持贴合度、结构强度与通风减重需求，侧部的等距开槽并非装饰性设计，每一处开槽的宽度、间距、边缘圆角都经过反复校核，既能够保证壳体在受到侧向冲击时不会出现应力集中开裂的问题，也能让内部的绑带、连接筋条顺利穿过，实现壳体与内部柔性衬垫的可靠固定，同时开槽形成的镂空结构还能降低整体重量，长时间握持或佩戴时不会产生明显的负重感。

在设计思路上，这类曲面壳体无法通过常规的实体拉伸、切除命令完成建模，需要依托曲面工作台逐段构建轮廓线：首先要根据人体工学握持或佩戴的贴合曲面，构建主体的基础外轮廓面，这个曲面的曲率变化需要平缓过渡，不能出现曲率突变的折角，否则后续脱模时会出现卡模问题，实际使用时也会硌压接触部位造成不适。主体曲面构建完成后，需要在侧部对应绑带穿过的位置，投影开槽的轮廓曲线，这里的开槽轮廓不能直接做垂直切除，而是要顺着曲面的法向做偏移切除，保证开槽的边缘壁厚均匀，不会出现局部壁厚过薄导致的强度不足问题。每一处开槽的两端都要做不小于R2的圆角过渡，避免应力集中在开槽端部造成受力开裂，同时开槽的边缘要做0.5mm的倒角处理，去除锐边，防止使用过程中割伤接触部位或者磨损穿过的绑带织物。

从安装边界来看，这类壳体的整体轮廓尺寸通常控制在120mm到180mm之间，壁厚均匀保持在2.5mm到3mm之间，既能够满足压铸成型的工艺要求，不会出现壁厚不均导致的缩孔、缺料问题，也能保证壳体受到常规冲击时不会出现变形碎裂。壳体的内侧需要预留1mm深度的衬垫安装槽，用于粘贴缓冲泡棉或者固定柔性衬里，安装槽的边缘同样要做圆角过渡，避免衬垫粘贴后出现翘边问题。侧部的开槽宽度统一保持在8mm，相邻开槽的中心间距控制在15mm，这个尺寸既能够保证绑带穿过时有足够的调整空间，也不会因为开槽过密导致壳体整体强度下降。壳体的顶端做收尖的流线型处理，这个部位是受力时的主要冲击接触点，因此在曲面构建时特意做了局部加厚处理，内侧增加了0.8mm高的加强筋，筋条的走向顺着曲面的曲率方向布置，不会影响后续的脱模流程，同时能大幅提升顶端的抗冲击能力。

在实际建模过程中，需要特别注意曲面的连续性要求，主体外表面要达到G2连续，保证曲面光滑无棱线，后续做表面喷涂、磨砂处理时不会出现光影不均的问题。所有的分型线都要布置在壳体的侧部边缘，也就是视觉上的非主要接触面，避免分型线出现在握持或者佩戴的主要接触区域，影响使用触感。侧部开槽的位置要避开内部加强筋的布置区域，防止开槽与筋条干涉导致成型时出现粘模问题。另外，壳体的底部边缘要做1mm的外翻边处理，既能够提升壳体边缘的结构强度，也能让壳体与内部衬垫的贴合更加紧密，不会出现边缘割手的问题。这类曲面壳体在压铸生产时，拔模角度统一控制在1.5度，顺着曲面的脱模方向设置，不会在表面留下明显的拔模痕，后续抛光处理的工作量也能大幅降低。
