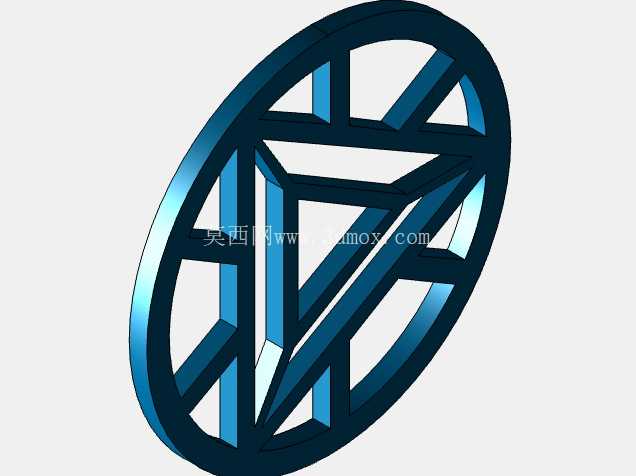

钢铁侠电弧反应堆实体结构造型

这款电弧反应堆造型的实体结构，最初的设计出发点是兼顾影视道具还原与工程化落地的双重需求，在做结构拆解之前，首先梳理了两类核心应用场景：一类是面向影视周边、潮玩手办领域的1:1等比例展示道具，可用于主题展陈、cosplay装备配套，另一类是面向机械创意教学、3D打印实训的教学案例，能帮助初学者理解实体建模、特征追踪的设计逻辑，同时也可作为个性化机械装饰件，嵌入桌面摆件、定制机箱装饰等个性化改装场景。

在实际功能特性的考量上，整个结构做了全实体化设计，没有薄壁悬空的易损结构，所有棱边都做了R0.5-R2的圆角过渡，避免3D打印过程中出现应力集中开裂的问题，也能满足后期表面喷涂、电镀处理的工艺要求，不会出现锐边掉漆的情况。结构的分层逻辑完全参考原作的视觉层次，外圈的环形支撑筋做了等宽6mm的均匀排布，内部的三角能量核心区域做了2mm的下沉台阶，既可以预留发光组件的安装空间，也能保证分层结构的视觉层次感，不会出现平面图案的扁平感。

设计过程中没有直接采用贴图拉伸的快速建模方式，而是先对参考图做了正交化校准，将正视图的轮廓比例锁定为椭圆长短轴比例1.2:1，匹配原作的视觉比例，再通过轮廓追踪提取每一根筋条的中心线，以中心线为基准做两侧等距偏置生成实体，保证所有筋条的宽度均匀一致，避免出现视觉上的粗细不均。内部的三角支撑结构做了受力优化，每一根斜向筋条都与外圈环形结构做相切过渡，不存在锐角交接的应力集中点，即使采用PLA、树脂等脆性3D打印材料制作，日常拿取、摆放过程中也不会出现筋条断裂的问题。

安装边界的设定上，整个结构的最大外轮廓控制在直径120mm、厚度18mm的范围内，背部预留了3个M3的螺纹安装孔，孔位呈120度均匀分布，既可以通过铜柱安装在亚克力展示底座上，也可以适配常规的cosplay胸甲安装位，不需要额外做打孔改造。如果用于发光改装，核心下沉区域预留了10mm直径的穿线孔，可直接穿过直径5mm以下的LED灯线，背部的平整区域可以粘贴10mm厚度以内的纽扣电池盒与微型控制开关，不会突出于安装平面，保证安装后整体外观的整洁度。

从工程落地的角度看，整个结构没有倒扣特征，不管是采用FDM3D打印还是光固化打印，都不需要添加支撑结构，打印完成后只需要简单去除底部的 raft 层即可直接做后处理，大幅降低了制作门槛。如果用于工业级的小批量生产，也可以直接将实体模型导入注塑模具设计流程，分型面设置在结构最大轮廓的中部分型面，所有拔模角度设置为1.5度，就能满足注塑生产的脱模要求，不需要做额外的结构修改。

在做结构校验的时候，特意对所有配合面做了间隙校验，核心区域的三角结构与外圈环形结构为一体化实体，不存在装配间隙，后期如果需要做分色处理，只需要按照台阶面做遮蔽即可，不需要拆分多个零件，降低了后期组装的工作量。对于教学场景而言，这个模型的建模逻辑覆盖了草图追踪、实体拉伸、圆角过渡、特征阵列等常用的机械建模操作，学习者可以通过复刻这个模型，掌握从参考图校准到实体落地的完整建模流程，理解工业设计中视觉还原与工艺可行性之间的平衡逻辑，避免出现只追求视觉效果而忽略生产落地性的设计问题。
