CATIA机械支撑连接零件建模练习

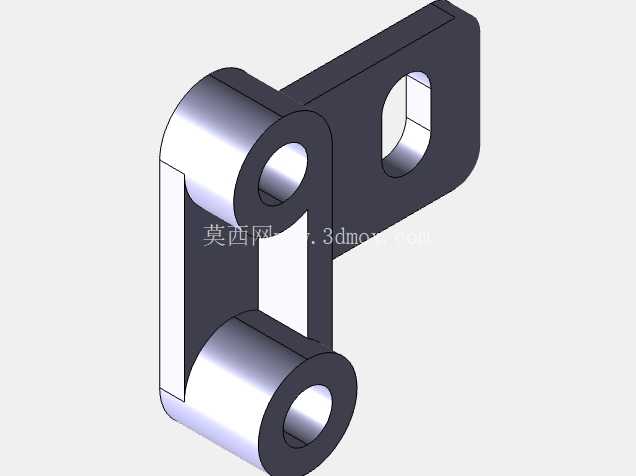

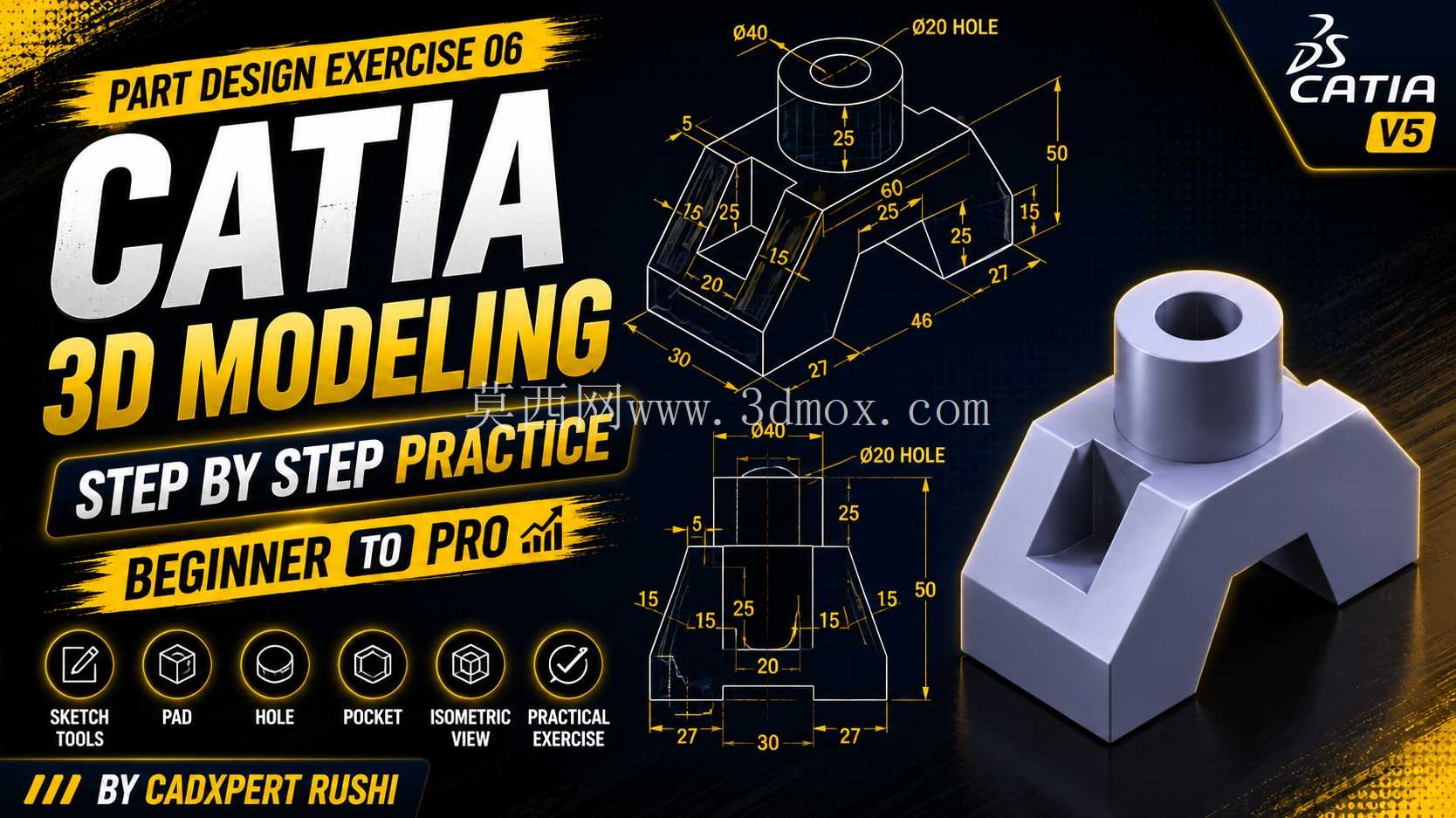

　　这类带凸台通孔的支撑类零件，在小型自动化设备的工位定位、轻工机械的构件连接场景中十分常见，日常多作为辅助支撑座使用，上方的通孔用于穿装定位销或者紧固螺栓，下部的开槽结构既可以减轻零件自重，也能为相邻构件提供避让空间，避免装配时出现干涉问题。从结构设计逻辑来看，该零件采用对称式布局，主体为梯形支撑基座，上方同轴设置圆柱凸台，凸台中心加工Φ20的贯通孔，基座两侧做斜切过渡处理，中间开设矩形通槽，整体结构没有复杂曲面，全部由规则几何特征组合而成，非常适合建模初学者练习基础特征的操作逻辑。

　　建模过程中需要先确定基准面，绘制基座的底部轮廓草图，标注清楚底部总宽度84、两侧突出段宽度各27、中间槽宽30的尺寸，通过凸台拉伸生成基座主体，拉伸总高度为50；之后在基座上表面绘制圆柱凸台的轮廓，凸台外径Φ40，拉伸高度25，与基座保持同轴关系；随后在凸台中心绘制Φ20的圆，通过切除拉伸生成贯通孔，孔的深度贯穿凸台与基座上部；接下来处理基座的斜切部分，在侧视基准面绘制斜切轮廓，标注清楚斜段的水平与垂直尺寸，通过两侧对称切除生成斜面，保证两侧斜度一致；最后处理中间的通槽，在正视基准面绘制槽的轮廓，标注槽的宽度20、深度方向的尺寸，通过切除拉伸贯通基座，完成基础结构后再对所有锐边做0.5mm的倒角处理，避免应力集中。

　　从安装边界来看，该零件底部为平面，可直接贴合安装面使用，安装时可通过中间槽或者两侧的平面进行压紧固定，上方凸台的通孔可配合M18的螺栓或者Φ20的定位销使用，整体占用安装空间的长宽尺寸为84mm×50mm，总高度75mm，属于小型支撑构件，适配多数轻型设备的安装空间要求。建模时需要重点关注尺寸链的闭合问题，比如凸台中心到基座侧面的水平距离23、斜切段的垂直高度15、凸台根部到基座顶面的贴合尺寸等，都需要严格对应图纸标注，避免出现特征错位；另外在做切除特征时，要注意拉伸方向的选择，保证切除范围完全覆盖需要去除的材料，同时不会切到需要保留的结构。

　　这类零件虽然结构简单，但是涵盖了草图绘制、凸台拉伸、切除拉伸、倒角等最常用的机械建模特征，练习时可以重点训练草图的全约束操作，保证所有尺寸都标注完整，没有过约束或者欠约束的情况，同时可以尝试不同的建模顺序，比如先做凸台再做基座，对比不同建模顺序对特征树管理、后续修改的影响，养成规范的建模习惯。实际生产中这类零件多采用铝合金或者工程塑料加工，铝合金材质的零件多用于有一定强度要求的设备定位部位，工程塑料材质的多用于轻量化、低载荷的辅助支撑场景，加工时需要保证凸台通孔的同轴度，以及底部安装面的平面度，避免安装后出现倾斜，影响上方连接构件的定位精度。
