带波纹防护套双端接线线束结构设计

项目分类:通用五金配件 发布时间:2026-07-14 ID:1199068
  • 带波纹防护套双端接线线束结构设计

在工业设备电气布线、机床控制柜内部走线、自动化产线动力传输场景中,这类带波纹防护套的接线线束是承担电能与控制信号传输的核心基础部件,区别于普通散线布线,集成防护结构的线束能大幅降低复杂工况下的线缆损坏概率。日常设备运维中经常能见到,未做防护的线缆在设备活动部件拉扯、车间油污腐蚀、金属碎屑磨损的环境下,短则三五个月就会出现绝缘层破损、线芯外露的问题,轻则触发设备信号误报停机,重则引发短路打火的安全隐患,这类带封闭波纹护套的接线结构,正是针对这类现场痛点做的定向设计。

从结构设计逻辑来看,外层选用的螺旋波纹护套并非随意选型,首先要匹配内部线缆的总外径,预留15%左右的内部冗余空间,既不会因为护套过紧导致线束弯折时内部线缆受挤压应力,也不会因为护套过松造成线束在护套内窜动、两端接线位置受拉扯力。波纹的节距设计也经过实际工况验证,常规选型下节距控制在护套外径的1/3左右,能保证线束在最小弯曲半径达到护套外径6倍时,护套不会出现死折、开裂的情况,完全适配设备柜门活动走线、机械臂关节处随动布线这类需要反复弯折的应用场景。护套两端的收口位置做了限位结构,和内部线束的外被做紧密贴合固定,避免布线拖拽时护套和内部线缆发生相对位移,导致端部接线位置承受额外拉力。

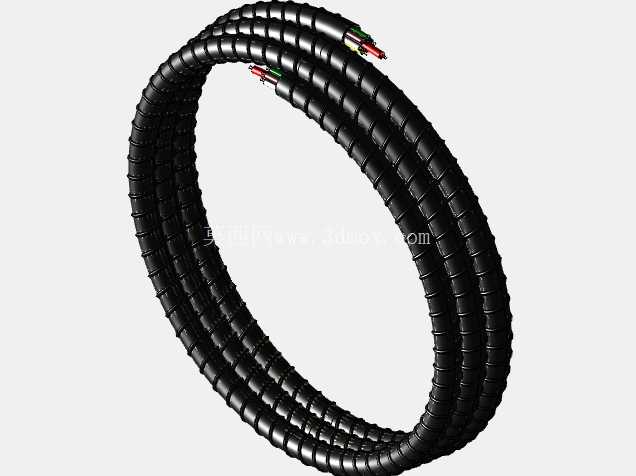

两端的接线端做了剥线搪锡处理,不同线芯的外露长度做了差异化控制,避免接线时相邻线芯距离过近引发绝缘间隙不足的问题,线芯端部的搪锡层均匀覆盖铜丝缝隙,既可以防止铜丝氧化,也能提升接线端子压接后的接触可靠性,降低长期通电后的接触电阻发热风险。整体线束的环形盘绕形态是按照实际储运、安装的最小弯折半径做的定型,避免出厂后储运过程中过度弯折造成护套内部应力残留,安装时放开盘绕的线束就能自然舒展,不会出现强行掰直导致的护套变形、线芯受力问题。

从安装边界来看,这类线束在布局时需要注意几个核心尺寸约束:首先是固定点的间距,沿线束走向每间隔300-400mm需要设置一个线卡固定位,避免设备运行时线束晃动产生磨损;其次是和设备运动部件的安全间隙,静态下要预留至少20mm的距离,动态运动轨迹范围内要预留不小于50mm的间隙,防止运动部件剐蹭护套表面;在穿过设备金属钣金过孔时,必须配套橡胶护圈,避免钣金锐边切割波纹护套,哪怕护套本身有不错的耐磨性能,长期和金属锐边摩擦也会出现破损。另外在油污、切削液飞溅的加工设备场景中选用这类线束时,要确认波纹护套的材质耐油性能,普通PP材质的护套长期接触矿物油会出现硬化开裂的问题,需要选用改性PA材质的护套才能满足长期使用需求。

实际建模过程中,波纹护套的螺旋特征要注意螺旋升角和实际产品的一致性,不能为了建模方便简化成环形凸台结构,否则后续做线束弯折仿真时,护套的弯折应力分布会和实际情况出现较大偏差,无法指导实际的布线工艺验证。两端的线芯部分要还原每根铜丝的绞合结构吗?其实在装配级建模中不需要细化到单根铜丝,只要把线芯的整体外径、绝缘层厚度、搪锡段长度做准确即可,既能保证装配干涉检查的准确性,也不会占用过多的模型资源,提升大装配体下的运行流畅度。很多刚入行的工程师做线束建模时容易忽略护套的波纹细节,直接用光滑圆管代替,等到实际装配时才发现,光滑圆管的最小弯曲半径比波纹护套大很多,导致预先留的布线空间不足,现场安装时只能强行挤压线束,给后续运行留下故障隐患。

这类线束看似结构简单,实则是电气系统可靠性的基础保障,很多设备的电气故障追根溯源,都是布线时线束防护不到位、安装边界考虑不足导致的,在三维设计阶段把结构细节、安装尺寸、工况适配性都考虑周全,才能从源头降低现场的运维成本,提升设备整体的稳定运行周期。
